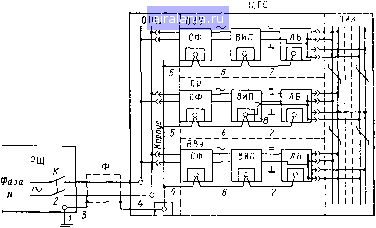

Рис. 8.3. Схема внешних соединений комплекса, сосредоточенного в одной стойке

ройства (например, процессор ПР, оперативное запоминающее устройство ОЗУ и вводно-выводное устройство ВВУ), соединяющихся друг с другом с помощью унифицированного многоканального магистрального интерфейса. Питание устройств осуществляется от однофазной сети переменного тока, при этом все внешние соединения, относящиеся к заземлению изделия и подведению к нему первичного питания, выполняются совершенно так же, как и для автономного устройства.

Соединения между СФ, ВИП и ЛБ в каждом устройстве внутри стойки выполняются так же, как и для случая автономного устройства, за одним исключением: общая шина вторичного питания всей логической системы присоединяется к системе земель только в одном месте, например в процессоре ПР, с помощью провода металлизации 8. В общем случае это соединение осуществляется в устройстве, которое имеет наибольшее число информационных связей с другими устройствами комплекса. Разводка первичного питания осуществляется с помощью шин питания, расположенных в экранированном отсеке питающих шин ОПШ. В том же отсеке располагается шина «корпус», присоединяемая к опорному узлу стойки ОУС. Питание с шин можно подавать на устройства через разъемы, а подсоединение к шине «корпус» опорных узлов СФ, ВИП и ЛВ устройств желательно осуществлять с помощью неразъемных соединений.



Интерфейсная информационная магистраль располагается в отсеке информационных кабелей ОИК, и устройства подсоединяются к ней с помощью разъемов, в которых для каждой информационной линии желательно иметь по отдельному контакту как для прямого, так и для обратного провода.

Одна из возможных рекомендуемых схем внешних соединений для случая, когда сосредоточенный комплекс состоит из нескольких обособленных стоек, приведена на рис. 8.4. Для определенности примем, что комплекс содержит четыре стойки и каждая соединена информационным кабелем связи с другими стойками. По сравнению с комплексом в одной стойке здесь задача состоит в корректном расположении питающих и информационных кабелей. Обычно эти кабели располагают под фальшполом, на котором установлены стойки. Но это не лучший способ, так как при этом требуется или экранировать питающие и информационные кабели, или разносить их между собой. В любом случае пользователь волен располагать стойки и кабели по своему усмотрению, что может привести к резкому снижению помехозащищенности комплекса.

Более предпочтительно помещать кабели в специальный металлический распределительный короб РК (рис. 8.4), в котором для кабелей питания и информацион. ных кабелей предусмотрены отдельные экранированные друг от друга отсеки. Распределительный короб служит

цтс(

ЦТС2


цтсз цтс;-

Рис. 8.4. Схема внешних соединений сосредоточенного комплекса



экраном для кабелей и шиной «корпус» для всех устройств комплекса. По сути дела РК как бы превращает весь комплекс в единое устройство с общим корпусом. Экономически система с РК также значительно эффективнее системы с фальшполом.

Соединения внутри стоек выполняются, как и на рис. 8.3, за одним исключением: общая шина вторичного питания всей логической системы присоединяется к системе земель только в одной стойке, чаще всего в стойке процессора.

Внешние соединения в распределенном комплексе устройств

Под распределенным комплексом понимаются связанные информационными линиями устройства, которые отстоят друг от друга настолько, что их питание осуществляется от разных распределительных щитов, а заземление производится не в одной общей точке. В таком комплексе наиболее вредное влияние на работоспособность оказывает неэквипотенциальность точек заземления устройств.

Выполнение внешних соединений в распределенном комплексе осуществляется следующим образом. Комплекс подразделяется на части, которые можно расматривать как автономные или сосредоточенные. Внешние соединения каждой такой части выполняются так, как указано выше . Информационные линии связи между удаленными друг от друга сосредоточенными частями выполняются с обязательным применением гальванической развязки.

Фальшпол

Большие вычислительные системы нередко устанавливают на фальшпол (ФП), который призван механически защищать питающие и информационные кабели. Иногда ФП служит также для канализации охлаждающего воздуха. Его изготавливают из стали, алюминия или огнестойкой древесины. Если ФП является проводящим, то для обеспечения электрической безопасности обслуживающего персонала его верхнюю поверхность необходимо покрыть непроводящим покрытием. Покрытие должно быть негорючим и антистатическим, т. е. оно не должно быть источником появления на обслуживающем персонале электростатических зарядов.
