Ориентировочные данные относительного распределения излучаемой энергии по спектру ламп ПРК

Таблица 13

Длина

Относительная

Длина

Относительная

Длина

Относительная

волны, нм

энергия *, %

волны, нм

энергия *, %

волны, нм

энергия *,%

68,2

12,0

12,1

100,0

26,0

32,9

26,9

1 297

14,3

57,3

31,5

65,3

73,6

* За 100% принята энергия, излучаемая лампами при длине волны 366 к.и.

Таблица 14

Электрические данные лампы ПРК

Тип лампы

Напряление, в

Потребляемый ток, а

Мощность, вт

сети

на лампе

ПРК2

ПРК4

ПРК5

ПРК7

1000

ПРК8

Ртутно-кварцевые лампы сверхвысокого давления {ДРШ)

Лт250

дра-500 дршто

>=1


Рис. 91. Ртутно-кварцевые лампы типа ДРШ.

Применяются в основном в оптических приборах для получения узкого пучка света большой интенсивности. Излучают энергию как в видимой, так и в ультрафиолетовой части спектра, и поэтому могут быть использованы в качестве источников ультрафиолетовой энергии.



Выполняются в виде баллонов шаровой формы из кварцевого стекла. В торцы баллонов запаяны основные электроды. Сбоку расположен вспомогательный электрод, предназначенный для облегчения возникиовепия дугового разряда между основными электродами.

Баллоны наполняются дозированным количеством ртути, пары которой в рабочем состоянии лампы достигают давления 30-50 am. В этих условиях дуговой разряд в парах ртути концентрируется между концами электродов. Яркость дугового разряда ламп ДРШ достигает величин, превосходящих яркость ламп накаливания.

Включаются в сеть переменного тока напряжением 127 или 220 в через балластный дроссель. Для зажигания лампы боковой электрод баллона кратковременно присоединяется к выходному контакту высокочастотного индуктора (рис. 92). Установившийся режим лампы наступает через 10-15 мин после момента включения.

Продолжительность горею)я не менее 1000 ч.

Обозначение ламп состоит из букв ДРШ (дуговая ртутная шаровая) и цифр, определяющих мощность в ваттах.

Данные ламп ДРШ приведены в табл. 15 и 16.

Таблица 13

Ориентировочные данные относительного распределения энергии ламп ДРШ в спектре излучения

-if \-

Рис. 92. Схема включения ламп ДРШ.

Длина

ЕОЛИЫ. «.И

Ошоситель-ная* энергия, %

Длина

1ЮЛИЫ, им

Относитель пая* энергия, %

248,2

28.1

289.5

16.8

25,2

405.5

64.4

31,2

436,5

73.1

38,3

546.5

77,3

313,8

68.1

86.2

334,5

19.9

Данные ламп ДРШ

<• За 100% принято излучение энергии о длнноЯ волны 365 ня.

Таблица 16

Напряжение,

Разряды. MM

Тип лампы

сети

на лампе

** й g

длина

диаметр

11 III

ДРШ-100-2 ДРШ-250 ДРШ-500 ДРШ-1000

127 220 220

20 72 75 90

250 500 1000

1200 12 500 22 500 53 000

1000 100 130 120

100 145 190

25,5

0,5 3.9 4.5



Газовые лампы сверхвысокого давления (ДКСШ и ДКСТ)

Представляют собой мощные источники света. Выпускаются в шаровом и трубчатом исполнении. Баллоны наполняются инертным газом ксеноном под давлением 10-15 am. Разряд концентрируется между концами электродов.

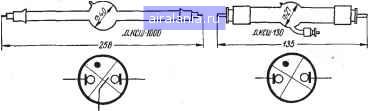

Рис. 93. Шаровые лампы типа ДКСШ.

Включаются в сеть постоянного или переменного тока при помощи специальных пусковых устройств.

Дуговой электрический разряд в газе ксеноне при давлении 1-15 am Иает излучение с непрерывным спектром от ультрафиолетовой до


*0 -0

Зажигания

Рис. 94. Схемы включения ламп:

л -ДКСШ-130: б -ДКСШ-1000. Дроссель -для лампы ДКСШ-1000-1: ре-вистор-для ДКСШ-1000.

ближайшей инфракрасной области. Излучение ксеноновых ламп в видимой области спектра наиболее эффективно и соответствует естественному дневному свету с практически близкой цветопередачей.

Шаровые лампы ДКСШ (дуговые ксеноновые шаровые) выполнены в баллонах из кварцевого стекла, в торцы которых запаяны электроды (рис. 93). У лампы ДКСШ-130 имеется дополнительный электрод, предназначенный для облегчения зажигания. Схемы включения ламп ДКСШ приведены на рис. 94. Лампы взрывоопасны, в связи с чем при установке они должны быть защищены фильтрами из органического стекла, удаляющимися после установки ламп в закрытую аппаратуру. После включения и зажигания начинают сразу работать. Предназначены для работы в качестве осветителей в кинопроекционной аппаратуре, прожекторах и для прочих аналогичных целей. Данные ламп ДКСШ приведены в .табл. 17. .
