дом и создает условие для перехода разряда с нулевого индикаторного катода на соседний с инм штырек из группы первых подкатодов. Прекра-ш,ение разряда на нулевом индикаторном катоде обусловливается тем, UTO при повышении напряжения иа первых подкатодах происходит разряд между первым штырьком подкатода и анодом, увеличивается падение напряжения на анодном сопротивлении, напряжение на аноде (относительно нулевого индикаторного катода) уменьшается и становится недостаточным для удержания разряда. После прохождения первого входного импульса напряжение на аноде (относительно первого подкатода) уменьшается и разряд может вернуться на нулевой индикаторный катод. При подаче через 1-2 мксек второго импульса на рядом расположенный второй подкатод, разряд перейдет на него. Подавая последующие пары импульсов на подкатоды, можно передвигать разряд от первого штырька подкатодов до десятого, после чего разряд возвращается на нулевой индикаторный катод. При описанных явлениях после прохождения десятка пар импульсов в цепи нулевого индикаторного катода появится импульсный ток, а на анодной нагрузке декатрона - импульсное напряжение. В результате по количеству выходных импульсов можно определить число десятков пар входных импульсов, а единицы входных импульсов определяются горящей точкой разряда относительно нулевого катода. В случае, если нужно получить большее количество входных импульсов, выходной последний импульс можно преобразовать в два импульса с интервалом 1-2 иксек и подать на второй, третий и т. а. декатроны. Если изменять порядок следования входных импульсов, то можно складывать и вычитать входные импульсы. При переходе разряда против часовой стрелки происходит вычитание, по часовый стрелке - сложение.

Конструкция н работа одноимпульсного декатрона. Счетный однонмпульсньш декатрон (рис. 124) в отличие от двухимпульсного содержит 40 штырьков-электродов, расположенных вокруг анода симметрично н разбитых на четыре группы: первая - индикаторные катоды (Я/С), вторая - первые переносящие подкатоды (ШК), третья - вторые переиосящне подкатоды (шК), четвертая группа - третьи переносящие подкатоды (ЗПК). Штырьки-электроды каждой группы соединены вместе н выведены к соответствующим штырькам цоколя. Отдельные выводы к цоколю имеют также нулевой катод (Ко) и штырек третьего подкатода {SFIKq), расположенный мегкду нулевым и девятым индикаторными катодами. Нулевой катод Ко и штьь рек третьего подкатода ЗПКо являются электродами, с которых снимаются выходные импульсы. Схема включения одноимпульсного декатрона приведена на рис. 125. В исходном состоянии схемы, т. е. прн разомкнутой кнопке «Сброоу разряд протекает между анодом н нулевым индикаторным катодом Kq. При замыкании кнопки исходное состояние схемы ие нарушается. Для запуска декатрона на вход подается одиночный отрицательный импульс, передний фронт которого не должен быть более 1-2 мксек. Импульс увеличивает разность потенциалов между анодом и первыми подкатодами ШК, вследствие чего разэяд переходит с Ко на рядом расположенный штырек 1ПК. Переход осуществляется за счет того, что, при протекании тока разряда на 1ПК, падение напряжения на анодном сопротивлении увеличится, а напряжение на самом аноде, относительно штырька Кц, уменьшается и становится недостаточным для удержания разряда между анодом н Ко- Конденсатор заряжается током разряда 1ПК. Падение напряжения на разряде мало и становится соизмеримым с потенциалом на аноде. За счет заряда конденсатора Cj напряжение на нем становится большим. Разность потенциалов между



анодом и вторыми подкатодами 2ПК увеличивается и, когда становится выше напряжения зажигания, разряд переходит на штырек второго подкатода 2ПК, соседний с ионизированной зоной светившегося штырька первого подкатода ШК. После прекращения управляющего входного импульса на вторых и первых подкатодах восстанавливается начальное по1ЯОжчтельное смещение и разряд переходит на штырек третьих подкатодов, расположенный рядом с ионизированной зоной. За счет тока разряда на ЗПК заряжается конденсатор Сд, напряжение иа котором увеличивает


6 9 9 р -

нулевой индика/порний катод

Рис. 125. Схема в(слюче-ния одноимпульсного де-Рис. 124. Расположение электродов катрона с симметричными одноимпульсного декатрона. катодами.

потенциал между анодом и индикаторными катодами и переводит разряд с ЗПК на катод К. Следующие входные управляющие импульсы переводят разряд на соседние индикаторные катоды, и после десяти входных импульсов на сопротивлениях ig и возникает выходной импульс.

Коммутаторные декатроны. В отличие от счетных у коммутаторных декатронов на цоколь выводятся, кроме нулевых катодов, отдельно все штырьки индикаторных катодов, и в цепь каждого штырька индикаторных катодов возможно включение нагрузки, благодаря чему возможно безконтактное переключение в многоканальных электрических цепях, а при работе в счетных схемах иметь выход каждого импульса.

Литература

Актон Д. Р., Свифт Д. Д. Газоразрядные приборы с холодным катодом. М., «Энергия», 1965.

Б р е й д о И. Я., Я и к и н Г. М. Газоразрядные счетные лампы.- «Радиотехника», 1957, Т. 12, № 2.

Б р е й д о И. Я-, Я н к и н Г. М. Промышленные газоразрядные счетные лампы (декатроны).- «Радиотехника», 1958, № 7.

Брей до И. Я. Счетная установка иа декатронах.-«Радио», 1958, №6.

Гончаровский Л. А. Многопозиционные газоразрядные переключатели.-«Электричество», 1954, № 8.



Гейне А. А. и др. Приборы тлеющего разряда. Киев, «Техн1ка», 1970.

Зайцев В. А., Николаев С. Н. Краткий справочник по электровакуумным приборам. М., «Энергия», 1965.

Карасев Г. Декатроны.- «Радио», 1962, № 2.

Л и п к и н В. М. Декатроны н их применение. М., «Энергия», 1967.

Яблонский Ф. М. Многоэлёктродные счетные лампы тлеющего разряда. Труды Всесоюзного общества им. А. С. Попова, 1958.

Яблонский Ф. М., Я н к и н Г. М. Декатроны. М., <(Энергия», 1967.

Я н к и н Г. М. Новый быстродействующий декатрои.-«Радиотехника», 1959., № 5.

on, ОГ2, ОГЗ, ОГ4, ОГ5, ОГ7, ОГ8 Декатроны счетные

Предназначены для цифрового отсчета импульсов в вычислительных установках и пересчетных приборах и для деления частоты.

Выпускаются в стеклянном оформлении с визуальным отсчетом через купол (торец) баллона. Цоколь октальный с ключом.

Баллоны наполнены инертным газом с деиони-вирующей примесью. Катоды холодные неактиви-рованиые. Работают в любом положении. Срок службы - не менее 500 ч.

Данные приведены в табл. 23.

Рис. 126. Основные размеры декатронов ОГЗ, 0Г4, ОГ5, ОГ7 и ОГ8.

-03f-

тгшп


5 3 t г 7 ь

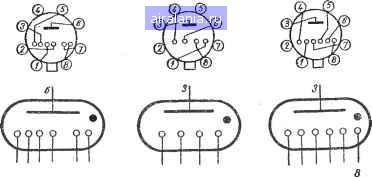

Рис. 127. Схема соединений электродов со штырьками цоколя и схематическое изображение декатрона ОГЗ:

t - подкатод третий (ЗПКУ, 2 - катод; 3 - подкатод второй (2ПК.У- 4 -свободный; 5 -подкатод первый (Ш/0; е -анод: 7 -подкатод третий (ЗПК) нулевого катода; 8 - катод нулевой (/Со).

Рнс. 128. Схема соединений электродов со штырьками цоколя и схематическое изображение декатронов ОГ!, 0Г2, ОГ4, ОГ5 и ОГ7:

] -нулевой катод (/Со); 2, о и 7 - свободные; 3 - анод; 4 - первый подкатод {1ПК.у, б -второй подкатод (2ПК.): в -катод.

и г 7 5 е

Рис. 129. Схема соединений электродов со штырьками цоколя и схематическое изображение декатрона ОГ8:

/ - нулевой катод (Ко); 2 - свободный; 3 - анод; 4 - подкатод; о - пятый катод (Кб): е-девятый катод (Ке): 7 - третий катод (Кз); 8 -катоды (общий вывод).
