Рис. 9.6. Решетчатый катод

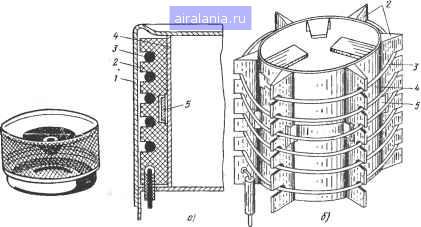

Рис. 9.7. Конструкция катода мощной генераторной лампы с HeaijTiOTipoBaHHbiM подогрев ателем:

1 - цилиндрический катод; 2 - гребенки из ш1ундовой керамики; 3 - тело иа-кала; 4 - цилиндрический каркас из ниобиевой или тантшювой жести; 5 - нио-биевая или танталовая лента для крепления алундовых гребенок

никель, поверхность которого подвергается чернению для зшеличения коэффициента излучения (см. § 5.4). Конструкция анодов генераторных и модуляторных ламп малой и средней мощности не имеет принципиального отличия (кроме геометрических размеров) от анодов приемно-усилительных ламп (см. рис. 5.3).

В мощных генераторных и модуляторных лампах применяется принудительное охлаждение анодов, которое бывает воздушным, водяным и испарительным. При использовании принудительного охлаждения анод должен быть вьшолнен как часть внешней оболочки лампы, что позволяет подвести к нему охлаждающую среду. Аноды моищых ламп изготовляют из меди, обладающей большой теплопроводностью и высокой газонепроницаемостью.

Воздуншое охлаждение осуществляется обдуванием радиаторов, припаянных к аноду (рис. 9.8, а). Применение радиаторов зшеличивает теплоотдачу анода. Тепловой контакт между анодом и радиатором обеспечивается оловянным или кадмиевым припоем.

При водяном охлаждении анод лампы помещают в бачок, через который пропускают воду под давлением 3-4 кПа (рис. 9.8, б). Температура анодов ламп не должна превышать температуры кипения воды, так как образующаяся на поверхности горячего анода пленка пара ухудшает тепловой контакт с охлаждающей средой. Следует отметить, что в некоторых типах ламп может быть использовано как воздушное, так

Вода

ВоВа

Рис. 9.8. Мощные лампы с принудительным охлаждением воздухом (а) и водой (б)

И водяное охлаждение, при этом допустимая мощность на аноде будет определяться видом охлаждения.

Наибольший эффект дает испарительное охлаждение, так как затраты тепла на испарение воды в несколько раз больше, чем на нагревание. Лампы, в которых применяется испарительное охлаждение, называются вапотронами. Наружная поверхность анода вапотронов снабжена коническими выступами, препятствующими образованию пленки пара (рис. 9.9). Пузырьки пара, образующиеся на поверхности анода, отбрасываются от него, и на их место поступают новые порщш воды.

Сетки. Конструкция сеток, как и конструкция анодов, определяется рассеиваемой мощностью и допустимой температурой. В генераторных лампах малой и средней мощности применяются обычно молибденовые спиральные сетки, намотанные на никелевые или молибденовые траверзы. Для охлаждения сеток используются черненые радиаторы, которые приваривают к траверзам. В мощных лампах вьшоды сеток имеют принудительное воздушное или водяное охлаждение. Кроме спиральных сеток в мсщных лампах применяют стержневые сетки из прутков, параллельных катоду, или из танталовых лент, приваренных к танталовым кольцам (рис. 9.10). Поверхность сеток генераторных ламп покрьтают цирконием, что увеличивает коэффшдаент излзд!ения материала сетки.

Рис. 9.9. Мощная лампа с испарительным охлавдением анода

Рис. 9.10. Конструкция сеток мощных генераторных ламп

Для снижения термоэмиссии сеток на них наносят покрытие, увеш-чивающее работу выхода материала сетки. В качестве такого покрытия часто используют золото.

Баллоны генераторных и модуляторных ламп малой и средней мощности изготовляют, как правило, из спещ1альных сортов стекол. Мощные ламп%1 имеют обычно металлостеклянное оформление. Медные аноды, являясь частью баллона лампы, спаиваются со стеклянной частью непосредственно или через коваровые кольца.

Самые мощные генераторные лампы, у которых рассеиваемая анодом мощность составляет более 100 кВт, иногда делают разборными. Металлическая колба лампы собирается из отдельных пришлифованных частей. Для поддержания требуемого разрежения во время работы лампа находится под непрерывной откачкой. Преимуществом разборных ламп является возможность замены вышедших из строя деталей, однако такие лампы неудобны в эксплуатации.

Для крепления электродов генераторных и модуляторных ламп малой мощности обычно применяют слюдяные изоляторы. В лампах средней и большой мощности используют изоляторы из алундовой или стеатитовой керамики, имеющей по сравнению со слюдой большую термостойкость и прочность.

9.5. МОЩНЫЕ ИМПУЛЬСНЫЕ ЛАМПЫ

Во многих радиотехнических устройствах электронные лампы используются в импульсном режиме. Импульсным считается режим работы лампы, при котором время протекания тока меньше длительности процессов, ограничивающих работу лампы, например меньше времени перегрева анода и катода.
