жиме с внешней синхронизацией является входом: появление единицы на этом входе служит для УСАПП сигналом приема данных по ДПР (сигнал можно снять

через один период синхроимпульсов на входе СП1. Сигнал ВСИН доступен программно через слово состояния. В асинхронном режиме сигнал ВСИН является выходным и индицирует ошибку в принятых данных

СГЦГ Синхронизация передатчика, вход сигнала синхрониза-

ции передачи данных по выходу ДПД. В синхронном режиме данные выдаются на выход ДПД по каждому фронту сигнала СИД, т. е. скорость передачи равна частоте синхронизации. В асинхронном режиме скорость передачи программно устанавливается в 16 или 64 раза меньше частоты синхронизации

СИР Синхронизация приемника, вход сигнала синхрониза-

ции приема данных по входу ДПР. Данные записываются в РПР1 по срезу ОТРГ Использование синхронизации в синхронном и асинхронном режимах аналогично использованию СПД

IIIPt Готовность приемника терминала. Вход сигнала готов-

ности внешнего приемника (модема) принять данные от УСАПП. При ГПТ=0 разрешена передача данных на выход ДПД (если передача разрешена словом режима), в противном случае запрещена

Г11Дт Готовность передатчика терминала. Вход сигнала готов-

ности внешнего передатчика (модема) передать данные в УСАПП. Состояние входа может быть программно опрошено в слове состояния

ДПР Данные приемника, вход

ДПД Данные передатчика, выход

ЗТХЩ. Запрос передатчика терминала, выход сигнала запроса

о готовности терминала к передаче данных в УСАПП (готовность приемника УСАПП к приему данных по ДПР)

ЗПР Запрос приемника терминала, выход сигнала запроса

о готовности терминала к приему данных от УСАПП (готовность передатчика УСАПП к выдаче данных по ДПД)

КПД Конец передачи, выход сигнала условия окончания пе-

редачи данных (РПД пуст). Может быть программно опрошен в слове состояния

ГПР Готовность приемника, выход сигнала условия готовно-

сти приемника УСАПП передать данные в МП. Сбрасывается по срезу сигнала ЧТ при чтении данных (но не состояния). Может быть программно опрошен в слове состояния

Готовность передатчика, выход сигнала условия готовности передатчика УСАПП принять данные от МП.



Окончание табл. П. 13

Сбрасывается по срезу сигнала ЗП при записи данных (но не команды). Может быть программно опрошен в слове состояния

позволяет каналу работать с максимальной скоростью передачи, предоставляя вместе с тем МП время на обработку, равное длительности приема одного символа. Данные, принятые в регистры приемника, программно-доступны через РД. Взаимодействие элементов УСАПП происходит через внутреннюю шину под управлением устройства управления (УУ), связанного с ШУ(6).

В МП системе возможны два типа операций над элементами УСАПП: чтение (ввод) в МП содержимого адресуемого элемента и запись (вывод) из МП байта данных в адресуемый элемент УСАПП. Эти операции выполняются программно двумя командами МП: IN В2 и OUT В2, где В2 - системный адрес конкретного регистра УСАПП (см. прил. 1). В процессе выполнения указанных команд в МП системе формируются сигналы управления, комбинация которых определяет ту или иную операцию над элементами УСАПП (см. табл. П.И, в которой под регистром управления (РУ) подразумевается один из регистров РР, РК, РСС1 или РСС2. Доступность того или иного РУ определяется порядком загрузки в УСАПП управляющих слов (УС), определяющих режим работы, форматы и скорости передачи данных).

Для организации связи между МП системой и удаленным устройством используются обычно два УСАПП: один - в системе, другой - в устройстве (здесь вместо УСАПП может применяться любая схема с аналогичными функциями). При этом УСАПП позволяет строить

Табл. П.14. Сигналы управления в операции УСАПП

Тип операции

Операция

Сигналы управления

Чтение (Ввод) 1

ШДРД ШДРС

Запись (Вывод)

ШДРПД ШДРУ

Отключение от ШД Запрещено

дуплексные (прием и передача возможны одновременно в двух направлениях по двум каналам), полудуплексные (прием и передача возможны по одному каналу связи с разделением времени) и симплексные



А, Aj Л2 Al До

У/Д cm

СПД СПР

-<>ГПй-г

ГПД ГПР


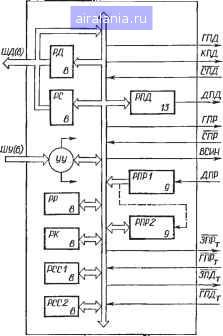

Рис. П.З. Микросхема УСАПП КР580ВВ51: а - условное обозначение б - программная модель

(по одному каналу связи идет либо только прием, либо только передача) системы связи. Для каждой из этих систем обмен данными возможен в одном из двух режимов работы УСАПП: асинхронном либо синхронном. Единицей обмена в последовательном формате в обоих режимах обычно является символ, содержащий от 5 до 8 бит данных и представленный в одной из стандартных систем кодирования, например 5-битном телеграфном или 7-битном коде для обмена информацией (КОИ-7), что не исключает и побайтного обмена некодированными данными.

В асинхронном режиме используется стартстопный метод передачи символов, при котором каждый передаваемый символ обрамляется двумя управляющими сигналами: старт-битом, всегда начинающим передачу символа, и стоп-битом, оканчивающим эту передачу (рис. П.4, а). Управляющие биты в отличие от бит данных имеют всегда строго фиксированные логические значения: О - для старт-бита и 1-для стоп-бита. При отсутствии передачи символа непрерывно передается стоп-бит, поэтому переход 1 ->-0 является для принимающего УСАПП признаком начала передачи очередного символа и используется для отсчета фиквированных временных интервалов с целью определения моментов прихода (точек опроса) последующих бит символа.
