Домашний мастер

Книга продолжает серию публикаций для домашних электриков в серии «Домашний мастер». Материал излагается простым и доступным языком. Первая глава полностью посвящена техническим и эксплуатационным особенностям ЛЛ. Приведена расшифровка системы обозначения ЛЛ, основные технические характеристики и параметры, рекомендации по выбору и применению, таблицы аналогов.

Вторая глава посвящена вопросам электропитания ЛЛ. Век электромагнитного балласта, состоящего иэ дросселя и стартера, подходит к концу. Практически все развитые станы отказываются от его использования в связи с неэффективностью. Наступает время ЭПРА - электронного пускорегули-рующего аппарата (электронного балласта). Сведения, приведенные в зтой главе, помогут грамотно спроектировать и изготовить своими руками ЭПРА. Радиолюбители и все те, кто захочет лично создать электронный балласт, найдут здесь практические конструкции, рисунки печатных плат, информацию по элементной базе.

Книга предназначена для широкого круга домашних мастеров.

ВВВДЕНИЕ............................................................. 5

ГЛАВА 1

ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ

ОСОБЕННОСТИ ЛЮМИНЕСЦЕНТНЫХ ЛАМП............................. 16

1.1. Устройство и принцип работы. Достоинства и недостатки. Классификация................................................ 16

1.2. Стандартные люминесцентные лампы............................ 24

1.3. Люминесцентные лампы с улучшенной цветопередачей............. 28

1.4. Т5 - высокоэффективные люминесцентные лампы

нового поколения............................................... 38

1.5. Специальные люминесцентные лампы............................ 43

1.6. Компактные люминесцентные лампы............................. 62

1.7. Безэлектродные индукционные люминесцентные лампы............ 77

ISBN 5-94387-198-5

Контактные телефоны издательства (812) 567-70-25, 567-70-26 (044) 516-38-66

Официальный сайт www.nit.com.ru © Давиденко Ю.Н.

© Наука и Техника (оригинал-макет), 2005

ООО «Наука и Техника». Лицензия №000350 от 23 декабря 1999 года. 198097, г. Санкт-Петербург, ул. Маршала Говорова, д. 29.

Подписано в печвть 18.07.2005. Формвт 60x88/16. Бумага газетная. Печать офсетная. Объем 14 п. л. Тираж 3000 экз. Заказ № 255.

ГЛАВА 2

ПУСКОРЕГУЛИРУЮЩИЕ АППАРАТЫ, или КАК ПРАВИЛЬНО

ЗАЖЕЧЬ И ПИТАТЬ ЛЮМИНЕСЦЕНТНЫЕ ЛАМПЫ........................ 90

2.1. Электромагнитные ПРА. Принцип работы и недостатки............. 90

2.2. Электронные стартеры......................................... 92

2.3. Электронный ПРА - балласт, с которым не утонешь................ 106

2.4. Ballast Designer - автоматизированное проектирование электронных балластов......................................... 196

источники ИНФОРМАЦИИ............................................. 216

Интернет-ресурсы................................................. 216

Список использованной литературы.................................. 216

Отпечатано с готовых диапозитивов в ОАО «Техническая книга» 190005, Санкт-Петербург, Измайловский пр., 29

9795943871985



Издательство «Наука и Техника»

СЛ. Корякин-Черняк

справочник домашнего электрика

справвчиик

домашнего -»АвКТрИКв


ISBN: 5-94387-138-1 Формат: 70x100/16 Объем: 400 с: ил.

Издание 3-е, переработанное и дополненное

Справочник обобщает необходимые домашнему электрику сведения по основам электротехники, элементам домашней электросети и Умного Дома, электробезопасности, организации эффективного освещения, учета и экономии электроэнергии.

Материал в справочнике систематизирован. Приводится много интересных примеров, полезных советов, важных предупреждений, рисунков и таблиц. Даются ссылки на наиболее интересные ресурсы Интернет, из которых можно почерпнуть более подробную информацию.

Книга содержит несколько разделов:

• Что такое электроэнергия и как она подается в дом.

• Элементы домашней электросети (провода, шнуры, кабели, электроустановочные изделия, соединители, выключатели).

• Эффективное освещение дома (свет и освещение, светильники).

• Учет и экономия электроэнергии (индукционные и микропроцессорные многотарифные счетчики, схемы включения).

• Электробезопасность в доме (плавкие предохранители, автоматические выключатели, устройства защитного отключения).

• Электромонтажные работы, диагностика, ремонт

серия-

о JU о. ш. п и и

м. а с пг е. р.

-серия

введение

Ни для кого не секрет, что мы живем в мире, переполненном элек-тромагаитными излучениями. Излучение подобного рода представляет собой распространяющиеся в пространстве колебания напряженностей электрического и магнитного полей. Количество колебаний в секунду носит название частоты излучения (одному колебанию в секунду соответствует частота 1 герц), а расстояние на оси распространения излучения между точками с одинаковой напряженностью поля - длины волны излучения (измеряется в метрах). На практике мы имеем дело с частотами от единиц до сотен миллионов герц.

Электромагнитное излучение непрерывно по всему спектру, часть которого напрямую воспринимается различными органами человеческого организма. Для удобства описания оно было разбито на условные диапазоны длин волн, имеющие практическое значение. Собственно свет, как излучение, напрямую воспринимаемое глазом, лежит в промежутке длин волн от 380 до 780 нм (1 нм = 10" м). Разумеется, чувствительность глаз каждого конкретного человека индивидуальна, но в светотехнике пользуются параметрами среднестатистического зрительного аппарата человека.

Вплотную по спектру к свету, или видимому излучению, прилегают еще два излучения - ультрафиолетовое (от 10 нм до 380 нм) и инфракрасное (от 780 нм до 1 мм). Диапазон длин волн, совместно занимаемый видимым, инфракрасным и ультрафиолетовым излучениями (от 10 нм до 1 мм), носит название оптического (рис. В1).

Нетрудно вычислить, что видимый свет занимает всего 0,04% оптического диапазона; кроме того, сам оптический диапазон незначителен в сравнении с остальным электромагнитным спектром. Самое время вспомнить, что посредством зрения, то есть через этот узенький спектральный мостик видимого излучения, человек получает более 90% информации об окружающем мире...

Световое излучение каждой длины волны воспринимается как цветное. С детства всем знакома пословица «Каждый Охотник Желает Знать, Где Сидит Фазан». Первые буквы слов в ней являются первыми буквами



Оптическое излучение

Ультро-

тах-

фиолетовое

Видимое

Инфракрасное

излучение

излучение

излучение

<3

v---

10 нм 380 нм 780 нм

Рис. В1. Видимое и оптическое излучения (шкала длин волн не в масштабе)

1 мм Длина волны

IS 2

S


780 нм 380 нм

Рис. В2. Расположение основных цветов в видимом спектре

Длина волны

цветов, расположенных согласно видимому спектру по мере убывания длины волны (рис. В2).

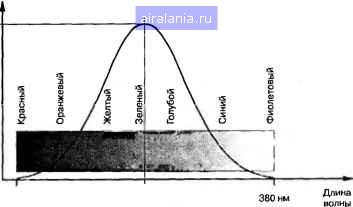

Как и следовало ожидать, исследования показали, что чувствительность глаза к разным длинам волн неодинакова. Она наиболее высока в середине видимого диапазона (приходящейся на зеленый свет, длина волны 555 нм) И минимальна к его краям, то есть в области синих и красных излучений (рис. ВЗ).

Очевидно, что излучение одной и той же мощности воспринимается глазом как более интенсивное, если в его спектре больше зеленого света. Это натолкнуло исследователей на мысль ввести специальную систему оценки количества света, напрямую связанную со среднестатистической чувствительностью глаза.

Иногда не знакомые с теорией света люди задают вопрос: «Какую длину волны имеет белый свет?». Такая постановка вопроса в принципе неправильна. Белым светом мы называем смесь цветных излучений, результат воздействия на глаз набора различных длин волн. Именно этим


780 нм

555 нм

Рис. ВЗ. Спектральная чувствительность глаз человека

объясняется тот не всегда очевидный факт, что в природе не существует идеально белого (не имеющего оттенка) излучения. Любой реальный белый свет имеет оттенок, определяющийся соотношением входящих в него красных, синих и зеленых излучений.

Зрительный аппарат человека представляет собой весьма оригинальную конструкцию (рис, В4), по образу и подобию которой строятся современные оптические системы. Приемником света является сетчатка - слегка искривленная поверхность, покрытая светочувствительными элементами, условно называемыми «палочками» и «колбочками». Первые из них обладают чувствительностью только к интенсивности света и равномерно расположены по всей поверхности сетчатки, а вторые чувствительны как к интенсивности, так и к цвету, и сосредоточены ближе

Зрительный нерв


Рис. В4. Упрощенное устройство глаза
