Характеристики ламп HA/S® OSRAM для стерилизации и озонирования Таблица 1.34

Примечание. OZ-

- облучатели для стерилизации и озонирования,

- облучатели для стерилизации без образования озона.

1.6. компактные люминесцентные лампы

Долгое время широкое использование стандартных ЛЛ в домашних условиях (для освещения жилья) было ограничено из-за собственных габаритных размеров ЛЛ. В начале 80-х годов прошлого столетия стали появляться многочисленные типы компактных люминесцентных ламп (сокращенно КЛЛ, в английском варианте CFL - Compact Fluorescent Lamps) мощностью от 5 до 25 Вт со световыми отдачами от 30 до 60 лм/Вт и сроками службы от 5 до 10 тыс. ч.

Разработка КЛЛ стала возможна только в результате создания высокостабильных узкополосных люминофоров, активированных редкоземельными элементами, которые могут работать при более высоких поверхностных плотностях облучения, чем в стандартных ЛЛ. За счет этого удалось значительно уменьшить диаметр разрядной трубки. Что касается сокращения габаритов ламп в длину, то эта задача была решена путем разделения трубок на несколько более коротких участков, расположенных параллельно и соединенных между собой либо изогнутыми участками трубки, либо вваренными стеклянными патрубками.

КЛЛ делятся на три подгруппы:

• двухвыводные (штырьковые), имеющие встроенный в специальный цоколь G23 стартер с конденсатором и предназначенньир для работы с внешним электромагнитным ПРА; *

• четырехвыводные (штырьковые) унтерсальные, работающие совместно с внешним электронным или электромагнитным ПРА;

• компактные люминесцентные лампы с интегрированным (встроенным) в цоколь электронным балластом (ЭПРА). Имеют стандартный резьбовой цоколь Е27 (или Е] 4).

Цена КЛЛ с интегрированным (встроенным) в цоколь электронным балластом (ЭПРА) известных производителей (OSRAM, PHILIPS, GE Lighting), выпускающих действительно качественную продукцию, составляет в среднем $5...10.

И здесь, конечно, уместен вопрос: «Покупать или нет?».

На этот вопрос человек, который не в курсе дела, ответит однозначно: «Конечно, нет, раз это так дорого!». Действительно, покупать вместо привычной с детства простой лампы накаливания, стоящей в любом магазине 4...5 руб., неизвестную лампу, цена которой в 25...30 раз выше, кажется абсолютно нелогичным. Однако это только на первый, причем самый неквалифицированный, взгляд.

В действительности все обстоит как раз наоборот.

Компактные люминесцентные лампы (КЛЛ) - самый современный продукт светотехнической отрасли - сохраняют все основные достоинства люминесцентных ламп, уже ставших традиционными, но лишены их недостатков. Новые технологические возможности позволили значительно уменьшить диаметр трубки (до 7 мм) и, изогнув ее один раз (в виде буквы П), дважды, трижды или закрутив ее в спираль, получить

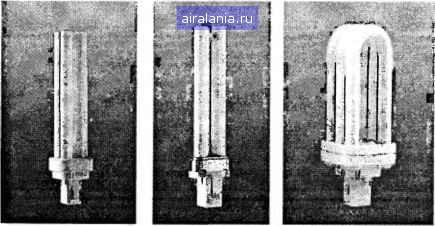

Рис. 1.15. Двухвыводные (штырьковые) КЛЛ

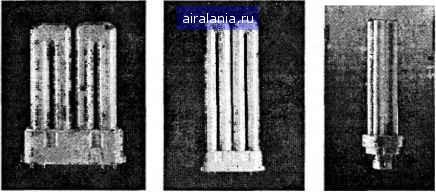

Рис. 1.16. Четырехвыводные (штырьковые) универсальные КЛЛ

малогабаритную лампу с одним цоколем со штырьками, как у линейной люминесцентной лампы (в этом случае ПРА устанавливаются отдельно, как и раньше), или с резьбовым эдисоновским цоколем как у стандартной лампы накаливания.

В лампах с резьбовым цоколем электронный малогабаретный и легкий ПРА встраивается непосредственно в основание лампы у резьбового цоколя. Такая компактная лампа предназначена для прямой замены лампы накаливания в тех же светильниках и при тех же патронах. При такой замене вы получаете пятикратную экономию электроэнергии (т. к. КЛЛ имеет световую отдачу, по крайней мере, в 5 раз большую, чем лампа накаливания той же мощности) и можете использовать эти

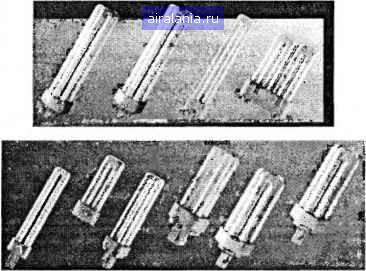

Рис. 1.17. КЛЛ, работающие с внешними ПРА

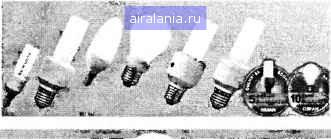

Рис. 1.18. Компактные люминесцентные лампы с интегрированным (встроенным) в цоколь электронным балластом (ЭПРА)

3 Зак. 255

лампы в 8...12 раз дольше (их срок службы составляет 8...12 тыс. ч), причем в течение этого периода КЛЛ генерирует в 40...60 раз больше световой энергии. Размеры четырехканальных КЛЛ мошностью 18 Вт не превьш1ают 145 мм, а одна такая лампа заменяет за срок своей службы 40...60 ламп накаливания мошностью по 60 Вт.

В реальных условиях работы в жилых домах (обычно осветительные приборы в них включены менее 1500 ч в год) КЛЛ надо менять не два раза в год, как лампы накаливания, а один раз в 8 лет. Немалую роль играет также мизерное содержание ртути в КЛЛ (около 3 мг). Велики и экологические преимушества КЛЛ: за срок службы лампа мошностью 18 Вт позволяет в два раза уменьшить выброс в атмосферу двуокиси углерода и на 7,5 кг - двуокиси серы (эти вешества выбрасьшались бы в атмосферу на тепловых электростанциях при выработке того количества электроэнергии, которое потреблялось бы заменяемыми лампами накаливания).

Значительно более сложные, чем лампы накаливания, КЛЛ и стоят сушественно дороже. Лампы отечественного производства (ОАО Лисма-ВНИИИС-www.vniiis.ru; Московский электроламповый завод МЭЛЗ- www.melz.ct.ru) стоят несколько дешевле, чем зарубежные брэнды. Вместе с тем, первоначальные затраты на покупку КЛЛ достаточно быстро окупятся и весь последуюший период будут приносить чистый доход.

Пример расчета экономии на одну лампу для умеюших складывать и умножать (приняты следующие обозначения: Л - расход денег, $; Г - ресурс лампы или ламп суммарный, ч; С - цена лампы или ламп, $; Р - потребляемая мощность, кВт; тариф на электроэнергию принят $0,035 за кВт/ч).

Расходы на люминесцентную лампу мошностью 20 Вт со сроком службы 10000 ч ценой $6:

N = Слюм + Тх СэнЕРгии X Р = 6 -I- 10000 х 0,035 х 0,02 = 13 ($).

Расходы на 10 ламп накаливания мощностью 100 Вт со сроком службы 1000 часов ценой по $0,2:

NIOX СнАК + Тх СэнЕРГИИ X =

= 10 X 0,2 + 10000 X 0,035 X 0,1 = 37 ($).

Срок окупаемости КЛЛ быстро сокращается при повышении цены на электроэнергию (на понижение рассчитьшать в ближайшее время не приходится) и росте времени работы лампы в год. Цена самой КЛЛ

со временем будет снижаться в результате повышения технологичности производства и конкуренции производителей.

Таким образом, для любого человека, который заботится о своем будущем, будущем своей семьи или фирмы, ответ на вопрос, покупать или нет КЛЛ, однозначен - конечно покупать! И не просто одну КЛЛ, а постепенно заменять многие из ламп у себя дома в соответствии со своими финансовыми возможностями. И электрический счетчик, и счета за электроэнергию быстро подтвердят правильность такого решения.

Однако при этом надо иметь в виду несколько важных соображений.

Во-первых, отправляясь в поход за КЛЛ, надо быть готовым к тому, что вам попадется большое количество безродных китайско-польско-турецких ламп по цене гораздо ниже, чем их именитые собратья. Но поддаваться соблазну купить их не стоит - это будет напрасная трата денег. Цена здесь полностью соответствует реальному качеству. Как уже упоминалось, КЛЛ является высокотехнологичным светотехническим изделием, качество света и долговечность этого источника определяется его составляющими: люминофором лампы и надежностью электронного ПРА.

Дешевизна китайско-польско-турецких КЛЛ объясняется использованием дешевого люминофора, светоотдача которого уже после 1000 ч работы падает на 50%; при этом излучаемый свет имеет очень низкий индекс цветопередачи. Добавьте сюда низкую надежность и долговечность электронного балласта, который создает ко всему еше и помехи телевизионному и радиоприему (в результате отсутствия помехоподав-ляющего высокочастотного фильтра), и станет понятно, что говорить об экономии и хорошем настроении от приятного освещения не приходится. Поэтому внимание следует уделить проверенным КЛЛ известных зарубежных и отечественных светотехнических производителей.

Во-вторых, мощность КЛЛ может быть в 5 раз меньше, чем мощность заменяемых ламп накаливания, если вы хотете получить тот же уровень освещенности, который вы имели раньше. Если же вы с помощью КЛЛ хотите не только сэкономить электроэнергию, но одновременно и улучшить условия освещения, то мощность приобретаемой КЛЛ может быть меньше мощности заменяемой лампы в 3...4 раза.

Лампы, которые вы будете приобретать и вставлять в существующие светильники, не должны, по возможности, выступать из рассеивателей или отражателей этих светильников. Наименьшую длину имеют четырех- и шестиканальные лампы.

Наиболее миниатюрными из КЛЛ являются лампы серии Lotus, которые производит ООО «Электрум Плюс», г. Киев, адрес в Интернет iittp: www.electrum.com.ua.
