ТокВЧ 2,65 МГц

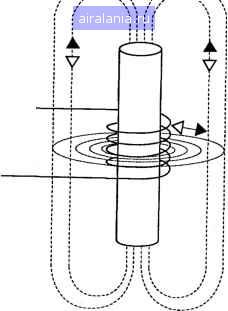

Рис. 1.22. Магнитное поле индуктора

. Видимый 4it свет

Атом ртути

Рис. 1.23. Излучение света люминофором


Люминофор

На рис. 1.24 показаны зависимости количества исправных ламп и падения светового потока от времени работы ламп в часах.

Благодаря чрезвычайно большому сроку службы ИЛИ представляют собой идеальный источник света для освешения цехов с непрерывным режимом работы и в случаях, когда доступ к светильникам при обслуживании затруднен, например, при значительной высоте установки (потолки) и загроможденности зон подхода, а также там, где замена ламп связана со значительными материальными затратами.

Впервые лампы типа QL мошностью 85 Вт были использованы в светильниках, изготовленных в стиле газовых фонарей и установленных на одной из плошадей Парижа, а также в пешеходной части Елисейских полей. Лампы QL мощностью 55 Вт были использованы впервые в установках с полыми протяженными световодами в парапетной системе освешения пешеходных и велосипедных дорожек нового моста в г. Грон-нингене (Голландия). В [2] приведено множество примеров применения ламп типа QL в установках наружного и внутреннего освешения: среди них подсветка часов на башне Биг Бен, освешение Палаты лордов в Парламенте Великобритании, туннеля на автостраде между городами QL


20.000 40.000 60.000 80.000 100.000

Время горения

Криввя срока службы


20.000 40.000

60.000

80.000 100.000

Время горения

Спад свеговсго потока

Рис. 1.24. Зависимости количества исправных ламп и падения светового потока от времени работы



Веве и Монтре на берегу Женевского озера, железнодорожного вокзала для высокоскоростного экспресса в Брюсселе, крупных торговых центров в Мадриде, Барселоне, Гамбурге и т. д. В этих осветительных устройствах, в основном, использовались лампы QL мощносп>ю 165 Вт

р. Вт

А, мм

В, мм

140,5

180,5

LxW= 150x103


Рис. 1.25. Габаритные размеры ламп QL

600 400 300 200 100

QL 55BT/827

300 400 QL55BT/a30

500 60С


I 300

>200 ш

I 100

QL 85ВТ/В27

600 „ 700

Длина волны, нм

! 400

; 300

200 100

500 400 300 200 100

3 волны

300 400 500 600 7 QL55BT/840 Д"

, , 1.

500 1400 300 >200

sloo

„1 Im,;

QLB5BT/B3Q

Длина волны, нм

500 Д 400

1зоо

>200 ш

I 100

.300 400 QL85BT/840

600 700

Длинв волны, нм

Длина волны, нм "

Рис. 1.26. Спектр лампа

) „ 700 Длина волны, нм

Дальнейшее увеличение мощности ламп типа QL ограничено возможностями теплоотвода от индуктора и допустимыми уровнями электромагнитных излучений. По напряженности электрического поля предельно допустимый уровень (ПДУ) излучения на рабочих местах в течение дня для частот от 60 кГц до 3 МГц составляет 50 В/м, а по напряженности магнитного поля - 5 А/м. Отметим, что в лампах типа QL и Genura разряд оказывает некоторое экранирующее воздействие на уровень ВЧ-излучений индуктора.

В табл. 1.43 приведены технические характеристики QL.

Характеристики ИЛЛ 0L

Таблица 1.43

Параметр

QL 55W

QL85W

QL165W

Мощность системы QL, Вт

Световой поток, лм

3500

6000

12000

Световая отдача, лм/Вт

Цветовая температура излучения, К

2700

2700

3000

3000

3000

4000

4000

4000

Индекс цветопередачи,

более 80

более 80

более 80

Максимальное время зажигания и пережигания, с

Диапазон рабочих температур окружающего воздуха (в закрытом светильнике), С

от-20 до+65

от-20 до+65

от-20 до+65

Цена комплекта QL составляет около 250 евро.

Следующим этапом развития ИЛЛ являлось создание в 1994 году фирмой GE Lighting компактной лампы типа Genura (рис. 1.27), в которой благодаря достижениям современной микроэлектроники ВЧ-генератор был размещен в цоколе лампы.

Genura была разработана в различных отделениях фирмы «Дженерал Электрик», расположенных в США (г. Кливленд), Англии (г. Энфильд и г. Ленстер) и Венгрии (г. Будапешт и г. Надьканижа). Промышленные образцы ламп были созданы в течение 1994 г. под руководством Центра исследований и разработок концерна General Electric в г. Скенектади (штат Нью-Йорк). В Европе серийное производство было освоено в Венгрии (г. Надьканижа) на


Рис. 1.27. Внешний вид лампы Genura



заводе «Дженерал Электрик Лайтинг», ранее принадлежавшем фирме «Тунгсрам» (Tungsram).

В отличие от 0L, Genura относится к группе компактных ЛЛ (ВЧ генератор находится в цоколе лампы) и предназначена для непосредственной замены стандартных ламп накаливания.

На рис. 1.28 показана эквивалентная замена рефлекторного светильника с лампой накаливания на безэлектродную ИЛЛ Genura.

Колба с люминофором


Рис. 1.28. Замена ЛИ иа ИЛЛ Genura а рефлекторном светмльнике

Замена ЛН лампой Genura обеспечивает экономию электроэнергии в 4...5 раз и повышает продолжительность эксплуатации в 10...15 раз. Так, экономический эффект при замене ЛН типа R80 лампами Genura (при высокой начальной стоимости лампы Genura - около $ 25) достигается через 8 месяцев, а в течение всего срока службы (15 тыс. ч) эксплуатация 100 шт. ламп Genura обеспечивает общую экономию более $20000.

По форме колбы и габаритным размерам лампа Genura™ R80 соответствует зеркальной ЛН типа R80 (100 Вт). В прицокольной части лампы размещен транзисторный генератор частотой 2,5 МГц, потребляющий 23 Вт от сети переменного тока напряжением 230 В. Колба лампы Genura покрыта изнутри люминофором марки «Полилюкс» и наполнена ксеноном с небольшим количеством ртути. Внутреннее строение лампы Genura показано на рис. 1.29.

Гарантированный срок службы лампы Genura фирма GE Lighting скромно заявила как 15000 ч, ссылаясь на стандарт IEC 969.

Рефлектор


Разрядный обьем

Индуктор

• ВЧ генератор Рис. 1.29. Внутреннее строение лампы Genura

Расположение индуктора с ферритовым сердечником внутри колбы лампы соответствует конструкции безэлектродной ИЛЛ типа QL. То обстоятельство, что ВЧ-генератор находится в самой лампе, ограничивает ее мощность и срок службы, который в основном определяется тепловой и радиационной стойкостью транзисторного генератора. Экранирующее действие слабого ВЧ-разряда, по-видимому, считается недостаточным, и в целях снижения уровня электромагнитных излучений от индуктора на поверхности колбы под слоем люминофора нанесено проводящее покрытие из тонкой пленки окиси цинка.

ИЛЛ типа Genura снабжена отражателем из белого полипропилена марки Валокс, сохраняющего свою форму при изменении температуры от-20 °С до 4-120 °С.

Технические характеристики ИЛЛ Genura приведены в табл. 1.44, а на рис. 1.30 показаны габаритные размеры этой лампы.

Технические характеристики ИЛЛ Genura

Таблица 1.44

Параметры

Значение

Мощность лампы, Вт

Потребляемый ток, А

0,21

Световой поток, лм

1100

Световая отдача, лм/Вт

Цветовая температура излучения, К

2700

3000

Индекс цветопередачи,

Минимальная допустимая температура окружающего воздуха, С

Масса лампы, г

1 Цоколь
