Лампы типа Genura использовали при освещении зала ожидания аэропорта в Копенгагене и подсветке памятника русскому промыишеннику Н. Демидову во Флоренции.

Не отстала от своих собратьев и германская фирма OSRAM. В конце 1990-х годов фирма OSRAM разработала и освоила выпуск своей оригинальной безэлектродной индукционной люминесцентной лампы, которая получила название ENDURA® (рис. 1.31).

Конструкция этой лампы отличается тем, что индуктор располагается вне колбы. Колба лампы ENDURA® представляет собой замкнутую трубку, изогнутую в виде скругленного по углам прямоугольника. В коротких участках прямоугольника расположены два индуктора с ферритовыми кольцами.

На рис. 1.32 показано строение лампы ENDURA®.

Такое устройство допускает значительное увеличение мощности и снижение частоты электромагнитных колебаний, возбуждающих разряд в лампах ENDURA®, по сравнению с ИИЛ, в которых индуктор располагается внутри колбы лампы. Частота поступающего тока на индуктор от ВЧ генератора OUICKTRONIC® составляет всего 250 кГц.

Использование стойких узкополосных люминофоров позволило существенно увеличить удель-

Магнитное поле

Люминофор

ЭПРА

Катушка Электрон Атом ртути "\ УФ излучение

Свет

Рис. 1.32. Строение лампы ENDURA

ную нагрузку и уменьшить габариты ламп ENDURA®, а использование амальгамы ртути привело к ослаблению зависимости светового потока от температуры. Достигнутые мощности не являются предельными. Однако повышение мощности лампы до 150...200 Вт и выше, по-видимому, ограничено в данной конструкции уровнями электромагнитных излучений, для снижения которых необходимы специальные экраны:

Конструкция лампы ENDURA® удобна для ее использования в плоских светильниках, в которых также размещаются компактные генераторы OUICKTRONIC®, работающие на частоте 250 кГц.

В рекламных проспектах фирмы OSRAM обращается внимание на то, что световой поток ламп ENDURA® сохраняется неизменным в широком интервале температур. Они надежно зажигаются при температуре до -30 °С, обеспечивают мгновенное повторное зажигание почти на полной мощности и обладают хорошей коммутационной способностью. Их срок службы составляет 60 тыс. ч и ограничен долговечностью электронных генераторов.

Отмеченные особенности ламп ENDURA® позволяют использовать их в экстремальных условиях эксплуатации.

На рис. 1.33 показаны габаритные размеры ламп ENDURA®, в табл. 1.45 приведены их технические характеристики.

Технические характеристики ламп OSRAM ENDURA®

Таблица 1.45

Рис. 1.33. гзбаритиые размеры лампы ENDURA

Лампа OSRAM ENDURA® разработана специально для таких областей применения, в которых замена ламп представляет собой очень трудоемкий процесс, например, в наружном освещении, для промышленных цехов с высокими потолками или систем освещения в туннелях.

В области создания светильников с лампами ENDURA® особенно преуспела фирма «Адольф Шух» в г. Вормсе (Германия). Ее специалисты разработали светильники, предназначенные для экстремальных климатических условий в камерах глубокой заморозки, смонтировали в 1998 г. светотехническую систему, состоящую из ста светильников с лампами ENDURA® по 150 Вт, в цехе хлорного газа химического объединения «Buna-Leuna-01efinverbund» и создали взрывозащищенные светильники класс f «повышенная безопасность».

В США И Канаде OSRAM известна под именем SYLVANIA, а без-. электродная ИЛЛ ENDURA® называется ICETRON. Цена комплекта ENDURA® составляет около 150 евро.

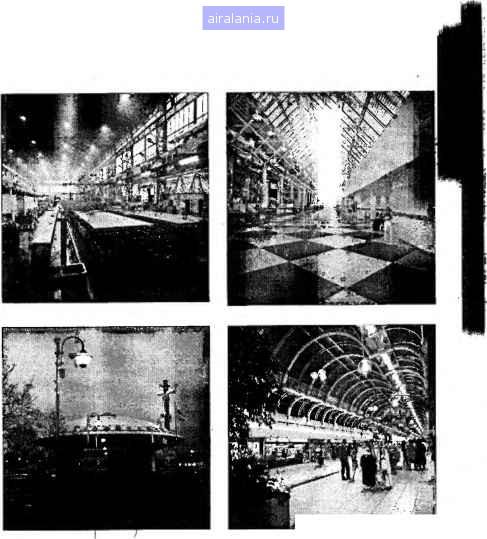

Мс. 1.34. Примеры прт1енения безэлектродных ИЛЛ

ГЛАВА 2

пускорегулирующие аппараты, или как правильно зажечь и питать люминесцентные лампы

2.1. электромагнитные пра. принцип работы и недостатки

Как мы уже знаем, для нормальной работы ЛЛ необходим пускоре-гулирующий аппарат (сокращенно ПРА) - электротехническое устройство, обеспечивающее режимы зажигания и нормальной работы люминесцентной лампы. ПРА работает в электрической цепи с ЛЛ и служит, главным образом, для стабилизации тока при разряде в ЛЛ.

Наиболее распространенной и простой схемой включения люминесцентной лампы является стартерная (с простым индуктивным сопротивлением - дросселем, рис. 2.1).

Электроды

Сеть

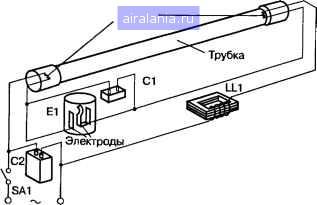

Рис. 2.1. Стартерная схема электромагнитного ПРА: Е1,С1 - стартер; 02 - служит для повышения коэффициента мощности (он же помехоподавляющий) конденсатор; LL1 - токоограничительный дроссель; SA1 - включатель/выключатель.

-220 В 50Гц

Стартер

Рис. 2.2. Упрощенная электрическая схема

Рассмотрим принцип работы схемы. Холодная люминесцентная лампа EL имеет высокое сопротивление между своими электродами. Поэтому при включении напряжение сети, проходя через накальные электроды лампы, целиком падает па ключевом элементе стартера. Ключевой элемент - это небольшая неоновая лампочка, имеющая два электрода. Один из электродов жесткий и неподвижный, а другой - биметаллический (могут быть и оба биметаллическими в зависимости от типа стартера), изгибающийся при нагреве и замыкающий цепь в

нагретом состоянии. В холодном состоянии он разомкнут. Поскольку на электродах этого ключа появляется разность электрических потенциалов, газ в колбе стартера ионизируется и разогревает биметаллическую пластинку. В какой-то момент ключ стартера замыкается, и появившийся в цепи электрический ток начинает «накачивать» в дроссель L энергию. Кроме того, этот ток разогревает электроды люминесцентной лампы. Разогретым электродам присущ эффект термоэлектронной эмиссии, щироко использующийся в электронных лампах, кинескопах, вакуумных индикаторах. Итак, в наполняющем баллон лампы газе появляются свободные заряды. Одновременно с этим, после замыкания ключевого элемента стартера, разряд в нем гаснет, биметаллическая пластина остывает и затем ключ размыкается. Энергия, накопленная в индуктивном элементе L, переходит в заряд конденсатора С. Резонансный бросок напряжения на конденсаторе, величина которого превышает напряжение питания, достаточен для полной ионизации газа внутри колбы люминесцентной лампы и ее зажигания. Зажигание характеризуется резким падением сопротивления газового промежутка люминесцентной лампы. После зажигания стартер оказывается отключенным, поскольку его сопротивление много больше сопротивления горящей лампы. Дроссель же, являясь индуктивным сопротивлением, поддерживает рабочее напряжение на электродах лампы (ограничивает ток, проходящий через лампу). Если по каким-либо причинам лампа не зажигается (например, слишком рано происходит размыкание биметал-лика), лампа входит аварийный режим работы, который сопровождается вспышками фальстарта.

Данная схема, как и другие классические электромагнитные пускорегулирующие аппараты, имеют ряд существенных недостатков:

• вредное и неприятное мерцание 100 Гц, а в приэлектродных областях - 50 Гц (лампа питается переменным напряжением низкой

частоты, и в паузах, при переходе сетевого напряжения через ноль.
