газ успевает деионизироваться, что можно описать как характерное мерцание);

• наличие громоздкого (а в ряде случаев и весьма шумного) дросселя и ненадежного стартера, а вышедший из строя стартер вызывает фальстарт лампы (визуально - несколько вспышек перед стабильным зажиганием). В свою очередь, фальстарт резко снижает срок службы люминесцентной лампы;

• повышенный уровень шума и тепловыделения, возникающего при работе дросселя;

• низкий коэффициент мощности (высокая мощность потерь);

• нестабильность светового потока при колебаниях напряжения сети.

Первым шагом по модернизации электромагнитного ПРА и устранения некоторых его недостатков является замена обычного стартера на электронный.

2.2. электронные стартеры

Наиболее простым решением повышения надежности работы электромагнитного ПРА является замена обычного биметаллического стартера на электронный.

Электронный стартер конструктивно полностью совместим с обыкновенным биметаллическим стартером (или стартером тлеющего разряда), и поэтому его установка не вызовет затруднений.

По сравнению с обычным стартером электронный имеет рад преимуществ:

• надежный поджиг лампы;

• фиксированное время прогрева лампы, определяемое частотой питающей сети (либо задается программно);

• увеличенный срок службы благодаря отсутствию механических частей;

• отсутствие электромагнитных помех;

• автоматический сброс при перебоях в напряжении питания;

• широкий диапазон рабочих температур (от -30 до -1-85 °С);

• защита от перегрузок по току;

• отключение стартера при старении лампы, что позволяет избежать перегрева балластного устройства.

Электронные стартеры выпускают многие фирмы; наиболее известная на нашем рынке - это PHILIPS, которая выпускает электронные стартеры следующих типов:

S2-E для ламп мощностью 18...22 Вт;

1S10-E для ламп мощностью 30...65 Вт (рис. 2.3).


Рис. 2.3. Внешний вид электронного стартера S10-E

Фирма OSRAM тоже выпускает электронные стартеры под названием DEOS ST 171 и DEOS ST 173:

• DEOS ST 171 для ламп мощностью 32...58 Вт;

• DEOS ST 173 для ламп мощностью 15...30 Вт.

На рис. 2.4 показан внешний вид электронных стартеров DEOS.



Рис. 2.4. Внешний вид электронных стартеров DEOS

Схемотехнически электронный стартер в большинстве случаев содержит два основных функциона.г1ьных узла:

• схему управления; /

• высоковольтный коммутационный узел.

Например, специализированная микросхема электронного стартера UBA2000T (фирмы PHILIPS) и высоковольтный тиристор TN22



(фирмы STMicroelectronics). Либо EFS2A-CD и EFS21-TL5 из так называемого набора микросхем EFS STARLIGHT KIT (рис. 2.5) от фирмы STMicroelectronics (http: www.st.сот).


Рис. 2.5. Внешний вид EFS2A-CD и EFS21-TL5 из набора микросхем EFS STARLIGHT KIT

Рассмотрим более подробно электронный стартер, реализованный на специализированной микросхеме фирмы PHILIPS - UBA2000T.

UBA2000T представляет собой интегральную схему, используемую в электронных стартерах для люминесцентных ламп, предназначенных для замены обыкновенных биметаллических стартеров.

Напряжениие на датчике тока Vsense [j]

Общий GND ¥

Выходное напряжение VOUT [з

Входное напряжение VIN [4Т

Корпус типа: SC-8

2 TEST Тестовый вывод

Т] п.с. Не используется

"в] Vcc Напряжение питания

si п.с. Не используется

uba2000t 2с

Микросхема управляет предварительным прогревом электродов лампы и ее поджигом. Время прогрева лампы строго определено путем использования делителя частоты питающей сети. При выходе лампы из строя схема автоматически отключается после семи неудачных попыток поджига, предотвращая таким образом возможность перегрева балластного устройства. В случае возникновения перебоев в напряжении питания схема автоматически сбрасывается в исходное состояние и обеспечивает повторный поджиг лампы.



&

&

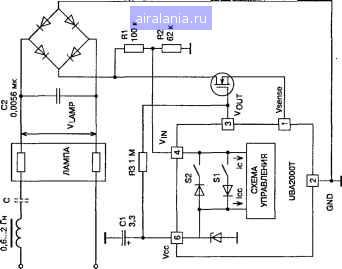

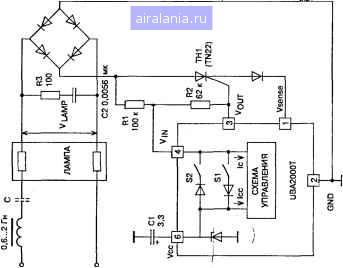

Микросхема UBA2000T обеспечивает вьшолнение последовательности действий, необходимых для поджига люминесцентной лампы. Способы включения микросхемы в цепи питания лампы приведены на рис. 2.6.

Сетевое напряжение выпрямляется и делится при помоши внешних резисторов R1 и R2 до необходимого уровня. При включении питания буферный конденсатор С1 заряжается через резистивный дсяитель и внутренний ключ S1; напряжение на конденсаторе используется для

/ /

2i У.


uba2000t

источник

ПИТАНИЯ

Vsupply

КОМПАРАТОРЫ НАПРЯЖЕНИЯ

Vcc(rst)c


ТРИГГЕР

СЧЕТЧИК ЧИСЛА ЗАПУСКОВ

ГЕНЕРАТОР

ВРЕМЕННЫХ

ИНТЕРВАЛОВ

выходной

БУФЕР

>Svom-

ДЕТЕКТОР ФРОНТА

ДЕКОДЕР

ДЕКОДЕР

СЧЕТЧИК

Rsense

-Г~Х

ДЕШКТОР ТОКА

ЗАЩИТА ПОТОКУ

ЩТЕЭТ

Vsense GND Рис. 2.7. Функциональная блок-схема UBA2000T

питания микросхемы. До тех пор, пока напряжение на буферном конденсаторе Vqq не превысит пускового уровня Кс i>st), осушествляется инициализация внутренних цепей микросхемы.

Когда напряжение питания Vqq достигнет порога запуска Vqq (rst) и пиковое значение Fj станет больше Finj (то есть сетевое напряжение находится вблизи своего пикового значения), происходит открьшание внешнего силового ключа. В результате через электроды лампы, силовой ключ и интегральный датчик тока начинает протекать ток прогрева электродов лампы.

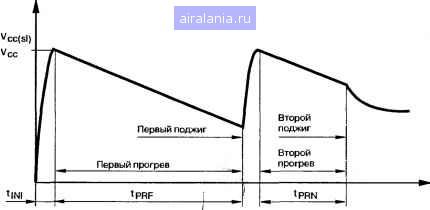

На протяжении всего периода времени, пока замкнут внешний силовой ключ, питание микросхемы осушествляется за счет буферного конденсатора С1. Типичная форма напряжения на вьшоде 6 (Vqq) представлена на рис. 2.8.

На протяжении периода прогрева электродов лампы происходит разряд конденсатора.

Напряжение с токоизмерительного резистора поступает на компаратор, выходной сигнал которого используется в качестве тактового сигнала для внутреннего счетчика. Этим счетчиком определяется время прогрева электродов лампы, равное 1,52 с при частоте питающей сети 50 Гц. Благодаря использованию счетчика время прогрева выдерживается очень точно, так как зависит только от частоты питающей сети.

После предварительного прогрева электродов лампы внешний силовой ключ размыкается в момент времени, когда напряжение на токо-измерительном резисторе соответствует протекающему току не менее 285 мА. В результате прерывания тока в цепи, содержащей индуктивную


Время

Рис. 2.8. Напря>кение на выводе 6(Vqq)

4 Зак. 255
