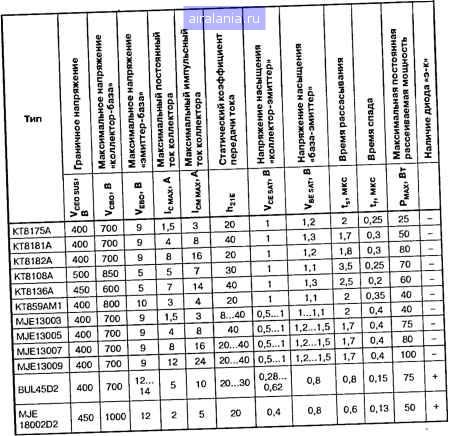

Технические параметры БМТ. используемых в электронных балластах

Таблица 2.11


силовыми БМТ VT1 и VT2. Последовательно с обмоткой I включен токоограничительный дроссель L2, который с конденсатором С5 образует резонансный контур. Резонансная частота контура определяется по известной нам формуле

в момент подачи напряже1П1я на преобразователь и после его запуска в контуре L2, С5, EL1 появляется напряжение ударного возбужде-

04 0,033... I 0,1 мк

220...510 к


Рис. 2.39. Принципиальная схема полумостового инвертора с самовозбуждением на ШЕ13003

НИЯ, импульсное значение которого составляет около 1000 В, что вполне достаточно для зажигания ЛЛ. После зажигания ток, который проходит через лампу, резко уменьшает добротность контура, шунтируя С5. Преобразователь работает на высокой частоте, и индуктивное сопротивление дросселя L2 ограничивает ток лампы.

Из особенностей работы преобразователя можно отметить узел автозапуска на симметричном динисторе VS1 и токовое управление коммутацией силовых транзисторов.

Цепь автозапуска необходима, поскольку генератор с обратной связью по току сам не запускается.

После включения питания конденсатор СЗ заряжается через резисторы R2, КЗ. Когда напряжение на СЗ достигает 30 В, симметричный динистор VS1 пробивается, и импульс разряда конденсатора СЗ открывает транзистор VT2, в результате чего запускается генератор. С помощью диода VD5 в процессе работы генератора СЗ п0ддерживают в разряженном состоянии.

Открытия VT2 и запуск генератора приводит к тому, что в обмотках трансформатора Т1 наводится ЭДС, полярность которой определяется

18оо...здоо

630 В



направлением их намотки. Полярность ЭДС в базовых обмотках обратных связей I и II противоположны. Поэтому открытие и закрытие силовых транзисторов происходит попеременно в момент насыщения сердечника трансформатора Т1.

Одним из недостатков подобных преобразователей является наличие сквозных токов через силовые транзисторы. Дело в том, что закрытый транзистор начинает открываться одновременно с началом закрывания открытого транзистора в момент насыщения трансформатора. Открывание транзистора происходит всегда быстрее, чем закрывание, в результате чего некоторое время (около 1 мкс) транзисторы обоих плеч моста преобразователя оказываются включенными. Спасает транзисторы MJE13003 от выхода из строя относительно высокое сопротивление в состоянии насыщения и наличие токоограничительных резисторов R4, R5 в эммитерных цепях. Попытка установить в преобразователь транзисторы с малым сопротивлением насыщения (особенно в схемах, где отсутствуют токоограничительные резисторы R4, R5) приводит к их быстрому выходу из строя.

Элементы С1, R1 и L1 предотвращают распространение по электросети радиопомех, возникающих при работе генератора. Резистор R1 также ограничивает начальный токовый импульс, возникающий при заряде электролитического конденсатора С2.

Не стоит удивляться разбросу номиналов элементов, указанных на схеме, - он реально существует для ламп различной мощности и разных производителей, конечно, с учетом того, что парные элементы (например, резисторы R2 и R3) имеют одинаковые номиналы. Это же касается и диодов с транзисторами - на схеме указаны лищь наиболее часто встречающиеся типы. Дроссель L2 собран на миниатюрном Ш-образном магнитопроводе из феррита с наружными размерами 10...15 мм, с небольшим зазором. Его обмотка содержит 240...350 витков обмоточного провода диаметром 0,2 мм.

Трансформатор Т1 выполнен на кольцевом ферритовом магнитопроводе наружным диаметром 8...10 мм и высотой 3...5 мм, первичная обмотка (I) содержит 6...10 витков, обмотки II и Ш - по 2...3 витка, причем провод может быть как обмоточным диаметром 0,3...0,4мм, так и обычным монтажным. Дроссель L1 - полтора-два десятка витков обмоточного провода диаметром 0,5 мм, намотанных на небольшом ферритовом стержне. Рабочая частота генератора определяется, в основном, параметрами трансформатора Т1 и при номинальной нагрузке равна 40...60 кГц.

Существует еще один вариант преобразователя, применяемый чаще всего в самых маломощных КЛЛ. Внешний вид платы такого балласта показан на рис. 2.40. Схема его приведена на рис. 2.41.


Рис. 2.40. Внешний внц маломощного преобразователя

1800...3900 630 В


MJE13003

i (

с.

1,5...10мк

400 В

- - RS 8,2...

VD5 1N4148

Рйс. 2.41. Схема маломощного преобразователя



Главное отличие от предыдущего варианта - отсутствие цепи автозапуска. Режим мягкого самовозбуждения создается здесь вследствие при-открывания транзистора VT2 током через резисторы R2 и R3. Запуску также способствует конденсатор С5, создающий добавочный импульс базового тока транзистора VT2 в момент включения питания.

Следующие варианты электронных балластов предназначены для работы с более мощными ЛЛ, мощность которых от 18 до 36 Вт. Существуют варианты, работающие как на одну, так и на две ЛЛ.

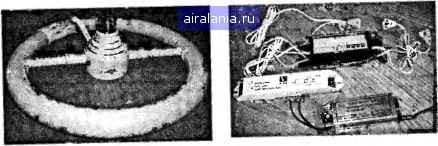

Внешний вид недорогих электронных балластов показан на рис. 2.42.


Рис. 2.42. Внешний вид недорогих электронных балластов

Первый, на который мы обратим внимание, это электронный балласт китайской фирмы LUXOR (рис. 2.42.а). Он предназначен для работы с кольцевыми лампами мощностью 22...32 Вт. На рис. 2.43 показан его внешний вид.


Рис. 2.43.

I. Внешний вид платы электронного балласта китайской фирмы LUXOR

Схемотехнически и по принципу работы он не отличается от рассмотренных выше схем. На рис. 2.44 показана принципиальная электрическая схема. На рис. 2.4.5 - печатная плата с расположением элементов.

Следует отметить, что в погоне за уменьшением себестоимости электронного балласта китайские производители исключили помехопо-давляющий фильтр и предохранитель. Фильтрующий конденсатор С1 имеет минимальную величину, при которой еще сохраняется работоспособность устройства. Данная схема является классическим примером электронного балласта, наглядно показывающим, как при минимальном количестве недорогих элементов можно заставить светится ЛЛ.

Некоторые китайские производители используют в электро1шых балластах с заявленной мощностью 40 Вт маломощные транзисторы. На рис. 2.46 показан внешний вид такого балласта.

Более надежным в плане схемотехники является электронный балласт фирмы VITO.

Внешний вид показан на рис. 2.47.


10 мк 400 В

Т1 ,

R1 22

VT1 MJE13005 7-4 вит.

L1 2,54 мГн

R3 1 М

02 3900

1-9 вит.


03 6800 1000 В

=Ь= 0,047 мк

EL1 32 Вт

VD5 }-, 1N4007

Ж-Лвт.

VT2 MJE13005

560 к

},022 мк

Рис. 2.44. Принципиальная схема электронного балласта LUXOR
