Рис. 2.45. Печатная

плата и расположение элементов балласта LUXOR

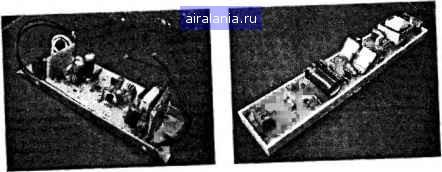

Рис. 2.46. Внешний вид балласта с маломощными транзисторами

Рис. 2.47. Внешний вид балласта фирмы VITO

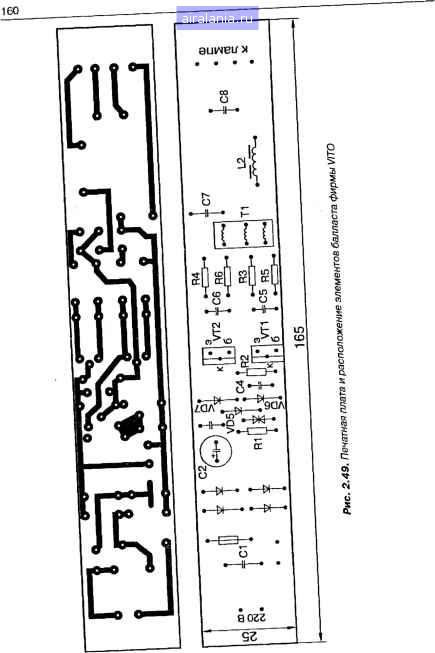

На плате установлен предохранитель; имеется также место для установки помехоподавляющего фильтра. На рис. 2.48 показана его принципиальная электрическая схема, а на рис. 2.49 - печатная плата с расположением элементов.

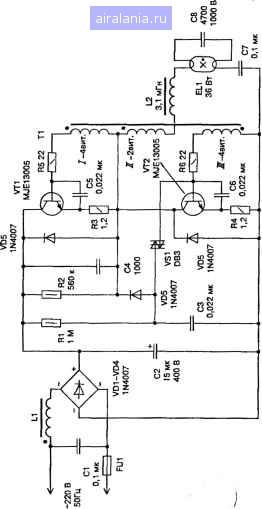

Рис. 2.48. Схема принципиальная балласта фирмы VITO

Не все фирмы производители при реализации автогенераторных схем электронных балластов используют в качестве силовых ключей биполярные транзисторы. Например, фирма OSRAM в своей популярной 20-ваттной КЛЛ (внешний вид ее показан на рис. 2.50) типа DULUX EL LONG LIFE использует полевые транзисторы MOSFET 11N50 (12N50).

Эти транзисторы вьшускают многие производители, поэтому в полном обозначении могут присутствовать дополнительные буквы, например IRFS11N50A.

Параметры транзистора IRFSHNSOA:

• постоянный ток стока /р............................... И А;

• импульсный ток стока/pivi.............................44 А;

• максимальное напряжение сток-исток ...............500 В;

• максимальная рассеиваемая мощность Рр..............170 Вт;

• диапазон рабочих температур 1].................-55...-н 150 "С;

• сопротивление в открытом состоянии.................0,52 Ом;

• общий заряд затвора Qq-.............................52 нКл;

• входная емкость Cs............................... 1423 пФ.

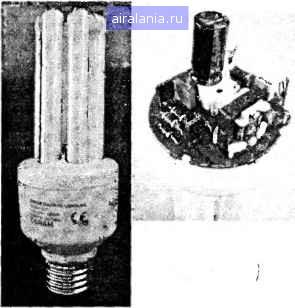

Рис. 2.50. Внешний вид КЛЛ OSRAM DULUX EL LONG LIFE 20W

о I I

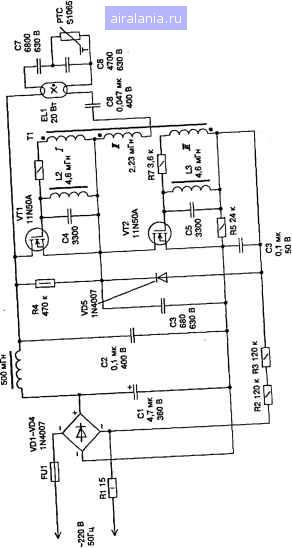

На рис. 2.51 показана принципиальная электрическая схема электронного балласта, используемого в КЛЛ OSRAM DULUX EL LONG LIFE.

Как особенность схемы можно отметить, что трансформатор Т1 выполнен на Ш-образном сердечнике типонаминала Ш5х5 с немагнитным зазором примерно 0,3 мм. Обмотка II, имеющая индуктивность 2,23 мГн, выполняет также функции токоограничительного дросселя для EL1.

В данном электронном балласте, в отличие от китайских собратьев, имеется помехоподавляющий фильтр L1, С2, а также реализован режим предварительного прогрева электродов EL1 с помощью позистора РТС S1065, что положительно отражается на сроке службе КЛЛ. Поэтому присутствие в названии лампы слов LONG LIFE (долгая жизнь) вполне оправдано.

ЭПРА с питанием от низковольтных источников

В ряде случаев (при отдыхе на природе или отключении электроэнергии дома) возникает необходимость запитать ЛЛ от автономных низковольтных источников тока, например, от автомобильного аккумулятора.

Рассмотрим несколько конструкций, которые помогут решить нам эту проблему.

По схемотехническому исполнению электронные балласты, работающие от автономных низковольтных источников, разделяют на двухтактные и однотактные. И те, и другие могут быть реализованы как на специализированных микросхемах, так и на дискретных элементах.

Описываемое ниже устройство предназначено для питания люминесцентных ламп при освещении гаража, садового домика или других небольших помещений. Оно выполнено на доступных элементах и без труда может быть повторено радиолюбителями средней квалификации. К достоинствам устройства, в частности, относится его способность работать при пониженном до 5 В напряжении питания.

Данный электронный балласт рассчитан на питание люминесцентных ламп ЛБУ 30 мощностью 30 Вт и имеет следующие технические характеристики:

• номинальное напряжение питания.....................13,2 В;

• номинальный входной ток.............................2,6 А;

• частота преобразования.......................... 20...25 кГц;

• КПД устройства.......................................85%.

Структурная схема преобразователя показана najpnc. 2.52. Преобразователь вьшолнен на базе повышающего инвертора напряжения, нагруженного на последовательный колебательный контур, обра-
