Максимальные значения параметров и режимов:

• напряжение питания Vqc...............................12В:

• входное напряжение высокого уровня К, (Н)

по входам IN, FV, FC...........................Fee + 0,5 В;

• входное напряжение низкого уровня V (L)

по входам IN, FV, РС................................-0,5 В;

• максимальный выходной ток /дит.....................0 мА;

• рассеиваемая мощность ...........................750 мВт;

• максимальная емкость нагрузки Cl.................. 1000 пФ.

Электрические характеристики:

• напряжение питания Fee.............................3...9 В;

• входное напряжение высокого уровня Fjj (Н)

по входам IN, FV, FC, не менее......................0,7-Fee;

• входное напряжение низкого уровня Fj (L)

по входам IN, FV, FC, не более......................0,2-Fee;

• средний выходной ток для каждого выхода /qut (ov)----150 мА;

• частота задающего генератора /у, не более..............5 МГц;

• входной ток высокого уровня /, (Н) по входам

IN, FV, FC, не более.................................1 мкА;

• входной ток низкого уровня /ifj (L) по входам

IN, FV, FC, не более.................................1 мкА;

• ток потребления при /[ = О, не более..................10 мкА.

Описание работы

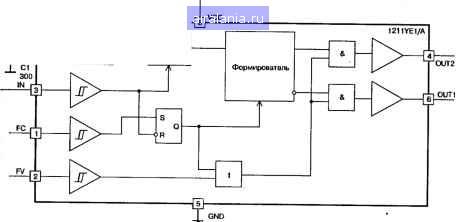

Структурная схема микросхемы 1211ЕУ1/А раскрыта на рис. 2.57.

Основная особенность микросхемы КР(КФ)1211ЕУ1 - наличие двух достаточно мощных каналов управления ключами, работающих в проти-вофазе с обязательной паузой между выходными импульсами (импульс во втором канале появляется через некоторое время после окончания импульса в первом, и наоборот; в западной терминологии эта пауза носит название Dead time - время простоя). Благодаря этому микросхема хорошо подходит для построения несложных, легко повторяемых импульсных преобразователей напряжения.

Микросхема состоит из задающего генератора, делителя частоты, формирователя импульсов и выходных усилителей. Управление микросхемой производится через выводы IN, FC, FV. С выводами управления микросхемой связаны встроенные пороговые устройства. Вывод IN переключает делитель частоты и сбрасывает RS-триггер блокировки формирователя импульсов и выходных усилителей. При подаче на вывод

R2 5.6 к

Задающий

Делитель

генератор

К1/К2


Рис. 2.57. Структурная схема микросхемы КР(КФ) 1211ЕУ1А

IN напряжения низкого уровня выбирается коэффициент деления К1 и сбрасывается RS-триггер, при подаче высокого уровня выбирается коэффициент деления К2.

Выводы FC и FV служат для построения схем защиты. Подача на вывод FV напряжения высокого уровня вызывает выключение выходных усилителей (на выводах OUT1 и OUT2 устанавливается напряжение, равное нулю) на время, пока напряжение высокого уровня удерживается на этом выводе. Подача на вывод FC напряжения высокого уровня вызывает установку RS-триггера и выключение выходных усилителей (на выводах OUT1 и OUT2 устанавливается напряжение, равное нулю) до тех пор, пока тю входу IN не будет сброшен RS-триггер.

Рабочая частота задающего генератора микросхемы зависит от параметров элементов цепи R2, С1, подключаемых к выводу Т.

Ток, протекающий через резистор R2, заряжает конденсатор С1. Когда напряжение на нем повышается до уровня, равного примерно 2/3 от напряжения питания, открывается шунтирующий его внутренний ключ микросхемы, в результате чего конденсатор быстро разряжается. Далее цикл повторяется. Частоту колебаний / на входе Т микросхемы можно оценить по формуле

л2сг



Для устойчивой работы устройства емкость конденсатора С1 должна быть не более 3000 пФ, а сопротивление резистора R2 - не менее 500 Ом.

Импульсы пилообразной формы на входе Т (рис. 2.58) служат основой для формирования выходных импульсов на выходах OUT1 и OUT2. На них поочередно появляются прямоугольные импульсы, длительность которых зависит от уровня напряжения на входе IN. При низком логическом уровне она равна шести, а при высоком - восьми периодам колебаний задающего генератора. По окончании импульса формируется пауза длительностью, равной одному периоду колебаний задающего генератора, в течение которой напряжение на обоих выходах имеет низкий уровень. Затем гюявляется импульс в другом канале и т. д. Иными словами, частота следования импульсов на вькодах микросхемы /вых связана с частотой / следующими соотношениями:

> при низком уровне на входе IN

при высоком

-8 + 1 + 8 + 1" 18

Здесь суммы чисел в знаменателях - периоды колебаний на выходах OUT1 и OUT2, выраженные через период колебаний на входе Т.

Зависимость стабильности частоты генератора от изменения напряжения питания можно оценить по графику, приведенному на рис. 2.59.

Ток, потребляемый микросхемой, увеличивается с повышением частоты генератора, как показано на рис. 2.60.

Выход генератора подключен к управляемому делителю частоты, с выхода которого симметричные противофазные импульсы поступают

0UT1 г

0UT2

6/fj

Рис. 2.58. Временные соотношения между входными и выходными сигналами

2000 200 20 2

-..R2

=5001

. R2=

= 1рОкОм

Т" =20кОм

R2=4KOr

R2=C

,9кОм C1=5€

Vcc. В

Рис. 2.59. Зависимость периода следования импульсов на выходе микросхемы 1211ЕУ1 от напряжения питания; коэффициент деления равен 14

1сс, мА lOi

0.1 0,01 0,001

<•>

---85 °С;

25 °С;-

100 1000 .кГц

-60"С

Рис. 2.60. Зависимость тока потребления от частоты генератора и температуры

на вход формирователя; формирователь обеспечивает паузу между ними длительностью в один период тактовой частоты, как показано на рис. 2.61.

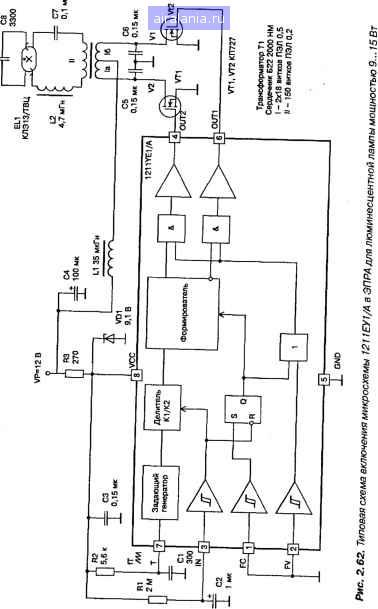

Типовая схема применения микросхемы 1211ЕУ1/А в ЭПРА для люминесцентной лампы мощностью 9...15 Вт приведена на рис. 2.62.

Схема инвертора состоит из микросхемы 1211ЕУ1/А с времязадающими цепями и двухтактного трансформаторного каскада, нагрузкой которого является колебательный контур L2, С8 с люминеснентной лампой.

После включения схема производит разогрев катодов лампы напряжением с частотой на 30% выше резонансной, а затем подает на нее




Рис. 2.61. Временные диаграммы работы инвертора

высокое напряжение с частотой, равной резонансной, под действием которого лампа начинает светиться в штатном режиме.

Частота импульсов, вырабатываемых генератором, подбирается такой, чтобы при высоком уровне напряжения на входе IN (при коэффициенте деления, равном К2) частота повторения импульсов на выходе микросхемы была равна резонансной частоте колебательного контура. При подаче напряжения питания ток, протекающий через резистор R2, начинает заряжать конденсатор С2, подключаемый к вьшоду IN. Постоянная времени КС-цепочки R2, С2 определяет время разогрева катодов лампы. При этом за время достижения порогового значения напряжения на входе IN производится разогрев катодов лампы частотой выше резонансной (коэффициент деления К1), а после достижения порогового значения - зажигание и свечение лампы (коэффициент деления К2). Для данной схемы резонансная частота колебательного контура равна 45 кГц, время заряда конденсатора С2 - 2 с.

Элементы L1, С5 и Сб обеспечивают изменение напряжения на стоках транзисторов по синусоидальному закону. Транзисторы переключаются при нулевом напряжении на стоке, вследствие чего разогрев транзисторов уменьшается за счет снижения коммутационных потерь.

Микросхема 1211ЕУ1А отличается от 1211ЕУ1 меньшими значениями обоих коэффициентов деления К1 и К2 (см. табл. 2.12) делителя частоты, что позволяет примерно вдвое уменьшить частоту задающего генератора /т-. Это сделано для того, чтобы длительность паузы между выходными импульсами, равная одному периоду тактовой частоты Д-, увеличилась также примерно в два раза, что позволяет эффективно использовать в качестве выходных ключей недорогие биполярные транзисторы с большим временем переключения, чем у полевых транзисторов.

Кроме полевых транзисторов, указанных на схеме, можно использовать КП742, КП723, IRLR2905, STD20NE06L, SPP80N04S2L, SPP80N06S2L.
