В качестве повышающего трансформатора Т1 для ламп мощностью до 15 Вт используют броневые сердечники чашечного типа Б22 (где 22 - внешний диаметр чашки в миллиметрах) без зазора, марка феррита 2000НМ. Обмотка II содержит 150...170 витков ПЭЛ диаметром 0,3 мм, обмотка I - 2x18 витков ПЭЛ диаметром 0,6 мм.

Для ЛЛ мощностью 18...36 Вт следует брать более мощный сердечник, Ш-образный или броневой со среднем керном сечением 0,6... 1 см. Основные геометрические параметры некоторых магнитопроводов представлены в табл. 2.13.

Основные геометрические параметры некоторых магнитопроводов

Таблица 2.13

Типоразмер

К10x6x4,5 К16x10x4,5

К32х20х6 К38х24х7

Длина средней силовой линии

2,45

2,52

4,09

5,03

8,17

9,75

10,22

4,31

6,29

Ш12х15

Ш20х28

8,38

9,67

12,3

14,4

1,89

3,04

Б36 Б48

4,41

6,92

Площадь сечения магнитопровода Sm.cm

0,06

0,09

0,135

0,24

0,36

0,49

0,825

0,62

3,21

6,77

0,27

0,69

1,46

3,74

Площадь окна So. см2

0,283

0,283

0,785

1,13

3,14

4,52

4,91

0,52

1,14

0,157

0,39

0,812

0,854

0,017

0,025

0,106

0,271

1,13

2,22

4,05

0,156

13,5

30,6

0,0425

0,258

1.84

1,967 I 7,0

Эффективный

объем магнитопровода

0,227

0,552

1,21

2,93

4,77

8,42

1,29

3,95

8,38

17.4

39,5

97.5

0,529

6,44

11,9

Примечания.

К - кольцевые магнитопроводы; Ш - Ш-образкые; Б 7 броневые S см2 - эффективное значение площади сечения магнитопровода, с - площадь окна магнитопровода; Vm= mxSm. - эффективный объем магнитопровода.

Число витков первичной обмотки определяют из расчета 1-1.4 ™a на 1 В напряжения ™тания, дашметр провода - «я "з пло™ тока 3 .АА/иы\ Например, при среднем токе первичной обмотке 2 А

следует использовать провод диаметром 0,8...1 мм. Аналогично рассчитывают число витков вторичной обмотки, амплитуда импульсов при этом должна быть не менее 150 В.

Токоограничительный дроссель L2 аналогичен дросселям, используемым в электронных балластах на IR2153, которые были рассмотрены выше.

Для расчета трансформаторов удобно пользоваться программой EvTrans, которую разработал А. С. Ревко. На сайте технической поддержки программы для расчета трансформаторов EvTrans (адреса в Интернете http: evtrans.chat.ru/, http: inel.stu.cn.ua/~asr/evtrans/) имеются также справочные данные по методикам расчета трансформаторов и самим трансформаторам.

Расчет трансформатора можно также производить с помощью программы Е. А. Москатова, которую можно найти в Интернете по адресу ftp: ftp.radio.rU/pub/2004/soft 2004/Transformer l.0.0.l.exe.

Методика расчета двухтактных трансформаторов имеется и в книге .[9]. В Интернете доступна электронная версия этой книги по адресу http: power.iTikzona.org/books/pulse/semenov se41andproffi.djvu.

Замечания по применению

При повышении напряжения питания увеличивается напряжение, подводимое к лампе, и мощность, рассеиваемая микросхемой. Чтобы избежать выхода из строя как лампы, так и силовых транзисторов, в схему ЭПРА вводят блокировки по превышению напряжения питания (вывод FV) и потребляемому току (вывод FC).

Схема узла блокировки ЭПРА по превышению напряжения питания приведена на рис. 2.63.

Увеличение напряжения питания приводит к росту напряжения на входе FV. При превышении порога срабатывания происходит выключение выходных каскадов микросхемы (на выводах OUT1 и OUT2 устанавливается напряжение, равное нулю). Уровень срабатывания схемы защиты (максимально допустимое напряжение УрмАкс подводимое к выходному каскаду) определяется выбором номиналов резисторов R1, R2:

р.шкс - о, 6 • Fee

где 0,&Vqq - порог срабатывания схемы защиты.

Сопротивление резистора R] должно быть достаточно большим, чтобы ограничить ток через внутренний защитный диод при больших бросках напряжения питания.




OUT1, 0UT2

Рис. 2.63. Схема защиты выходного каскада по напряжению

Схема узла блокировки ЭПРА по превышению тока через лампу приведена на рис. 2.64.

В случае выхода лампы из строя резко увеличивается ток через лампу, что приводит к увеличению падения напряжения на спирали лампы. Это напряжение выпрямляется детектором VD1, С1 и через делитель R1, R2 подается на вход FC. Для предотвращения случайного срабатывания от помех параллельно резистору R1 включен конденсатор С1. Делитель R1, R2 должен быть рассчитан так, чтобы при максимально допустимом токе через лампу напряжение на входе FC составило 0,6-Кс-



OUTt.

0UT2

Рис. 2.64. Схема защиты выходного каскада по току

На рис. 2.65 представлена схема ЭПРА с защитой силовых ключей.

Эта схема аналогична схеме, показанной на рис. 2.62, но дополнена узлами защиты. Дополнительные резисторы R3, R4 и перемычки XI, Х2 позволяют уменьшать рабочую частоту задающего генератора на 5, 10 и 15%. Элементы VD1 и R5 обеспечивают защиту от бросков напряжения гштания. При увеличении напряжения питания Fp до 17 В открывается стабилитрон VD1, напряжение на входе FV составит 5 В, что соответствует порогу срабатывания схемы защиты. Напряжение на выводах OUT1, OUT2 при этом станет равным нулю, транзисторы VT1, VT2 закрываются. Резистор R6 ограничивает ток по входу FV на уровне 5 мА при бросках напряжения до 100 В.

Резистор R11 является датчиком тока. Напряжение с него поступает на детектор VD3, С8 и далее на вход FC. Подбирая резистор RU, устанавливают порог /мах срабатывания защиты по току:

0,6.

млх -

При необходимости это значение можно пересчитать с учетом коэффициента трансформации трансформатора Т1 в ток потребления от источника питания.

Элементы R7, R8, С5 позволяют ограничить выбросы напряжения на стоках полевых транзисторов VT1, VT2 в моменты коммутации на уровне 0,2-lp.

Vp=h2b

5.6 k

.чГЬ-,

VD2 8,2 В

R9 270

R3 1.2 к

VD1 12 В

R6 20K

RS 3,6 к

OUT2

1211ЕУ1/А

OUT1

VT2 C5

C4 КПГгГ 0,022 мк 0,1 мк

R7 270

100 мк

LI 3,3 мГн

R8 270

-L КП727


Рис. 2.65. Схема ЭПРА с защитой силовых ключей



Нагрузочная характеристика микросхемы представлена на рис. 2.66.

louT. мА 300

250 200 150 100 50 О

.........

10 12 VoUT.B

- 12В

.................. 10В

.........8В

-----6В

------4В

----------2В

Рис. 2.66. Нагрузочная характеристика микросхемы

Одним ИЗ вариантов практической реализации ЭПРА на КР12ИЕУ1 с питанием от бортовой сети автомобиля (11...15 В) является устройство, принципиальная схема которого показана на рис. 2.67. Это устройство пригодится как дома, так и при отдыхе на природе.

Технические характеристики:

• напряжение питания................И...15 В (типовое 14,4 В);

• ток потребления....................................... 1 А;

. КПД..................................................95%;

• рекомендуемый тип лампы .................4-х выводная КЛЛ

мощностью 11...15 Вт;

• размеры печатной платы........................... 67x45 мм.

Для подключения к питающей сети и к лампе на плате размещены клеммные колодки. Печатная плата преобразователя может быть помещена в корпус с габаритными размерами 72x50x28 мм.

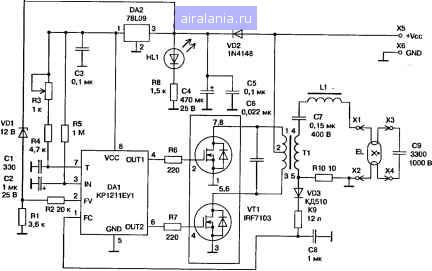

Рис. 2.67. Принципиальная электрическая схема ЭПРА на КР1211ЕУ1

Описание работы

Электронный балласт выполнен по схеме двухтактного преобразователя напряжения на базе специализированного генератора КР1211ЕУ1 (DA1). Генератор формирует две последовательности противофазных импульсов с защитным промежутком для управления парой мощных ключей (VT1), коммутирующих обмотки силового трансформатора Т1. В качестве силовых ключей используется сборка полевых транзисторов IRF7103. Частота генерации регулируется переменным резистором R3 в диапазоне 20...30 кГц. Светодиод HL1 индицирует подачу питания на устройство.

Данная схема имеет защиту от превыщения напряжения питания и защиту выходного каскада по току.

Напряжение питания подключается к контактам Х5 (-I-), Х6 (-). Лампа подключаются к контактам XI, Х2 и ХЗ, Х4.
