По мере разрядки батареи напряжение на базе транзистора VT1 снижается, транзистор VT1 начнет закрываться. За счет положительной обратной связи процесс протекает лавинообразно. В результате транзистор VT1 закрывается полностью, VT2 открывается, светодиод HL1 зажигается. В дежурном режиме индикатор потребляет не более 1 мА, а после срабатывания - приблизительно 5 мА. Весь узел питания ЛЛ смонтирован на печатной плате из односторонне фольгированного стеклотекстолита, показанной на рис. 2.73.

В преобразователе использованы постоянные резисторы МЛТ указанной на схеме мощности. Подстроечный резистор R2 - многооборотный СП5-3. Конденсатор С2 - К73-9, в качестве С1 подойдет любой малогабаритный. Транзисторы VT1, VT2 - серий КТ315, КТ3102 с любыми буквенными индексами. Диод VD1 должен быть рассчитан на ток, не меньший потребляемого светильником от батареи, а он, в свою очередь, зависит от мощности установленных ЛЛ. При одной лампе мощностью 6 Вт здесь можно применить диод из серии КД226. Светодиод HL1 - любого цвета свечения, но лучше красного, наиболее подходящего для сигнализации о ситуации, требующей вмешательства. Из нескольких транзисторов серий КТ815, КТ817, КТ819, опробованных в качестве VT3, указанный на схеме КТ819Г обеспечил надежное включение ЛЛ. Кроме того, у него достаточно большой запас по предельным току и напряжению. Последний особенно необходим при случайном отключении нагрузки от работающего генератора. Например, транзистор КТ815Б с максимальным напряжением коллектор-эмиттер 25 В исправно работал, пока не оборвался один из проводов, соединяющих ЛЛ с обмоткой III трансформатора Т1. Транзистор бьы немедленно пробит.

Магнитопровод трансформатора Т1 - 522 из феррита 2000НМ1. Обмотки I (9 витков провода ПЭВ-2 диаметром 0,45 мм) и II (10 втков провода ПЭВ-2 диаметром 0,3 мм) начинают наматывать одновременно двумя проводами виток к витку. После девятого конец обмотки I закрепляют в прорези каркаса, затем доматывают последний виток обмотки II. Каркас с готовыми обмотками I и II тщательно пропитывают парафином и оборачивают тонкой бумагой в два слоя, проглаживая каждый слой жалом разогретого паяльника. В результате бумага впитывает излишки парафина и плотно прилегает к проводам обмоток, фиксируя их и обеспечивая необходимую изоляцию. Далее наматывают высоковольтную обмотку III. Для одной ЛЛ она должна содержать 180, для двух, соединенных последовательно, - 240...250 витков провода ПЭВ-2 диаметром 0,16 мм. Витки укладывают внавал, стараясь распределить их как можно равномернее. Нужно следить, чтобы те из них, которые находятся в начале и в конце обмотки, не касались друг друга. Например, очень нежелательно помещать оба вывода обмотки III в одну и ту же прорезь

каркаса. Катушку еще раз пропитывают парафином и вставляют в магнитопровод, который собирают с зазором 0,2 мм между чашками, используя для этого прокладку из бумаги или тонкой пластмассы.

Трансформатор Т1 крепят к плате винтом из немагнитного материала, пропущенным через центральное отверстие магнитопровода. Такой способ, в отличие от сборки на клею, обеспечивает надежную фиксацию трансформатора на плате, а при необходимости - быстрый демонтаж.

Светильник собирают на деревянном (фанерном) основании размерами 280x75x6 мм. В верхней части основания параллельно друг другу располагают две ЛЛ, в нижней - печатную плату, накрытую кожухом из алюминиевого листа. В кожухе предусматривают отверстия для светодиода HL1 и соединительных проводов, в том числе двух многожильных с зажимами «крокодил» для подключеш1я к аккумуляторной батарее. Транзистор VT3 крепят к кожуху, используя последний в качестве тепло-отвода.

ЛЛ устанавливают на два приклеенных к основанию деревянных бруска сечением 15x10 мм. Один из них располагают у верхней кромки основания, другой - ниже, на расстоянии, равном длине ЛЛ без выводов (215 мм). Под выводами ламп на брусках устанавливают контакты из жести. Контакт на верхнем бруске служит одновременно перемычкой между двумя ЛЛ, а к двум на нижнем подключают выводы обмотки III трансформатора Т1. ЛЛ крепят четырьмя ввинченными между их вьшодами шурупами. В контактах необходимо заранее просверлить отверстия под шурупы, а под головки последних обязательно подложить шайбы. Такой способ крепления обеспечивает надежное соединение ЛЛ с трансформатором и позволяет заменять лампы, не прибегая к паяльнику. Для лучшей светоотдачи основание под лампами оклеивают светоотражающей пленкой или фольгой.

Перед первым включением светильника обязательно проверяют качество соединения ЛЛ с обмоткой III трансформатора Т1. Плохой контакт может привести к пробою не только транзистора VT3, но и трансформатора. Если после подачи напряжения питания отсутствует даже слабое свечение ЛЛ, следует поменять местами вьшоды одной из обмоток I или II трансформатора Т1. Затем подбирают резистор R6, добиваясь требуемой яркости и учитывая, что вместе с ней растет ток, потребляемый от аккумуляторной батареи. Обычно достаточной яркости удается достичь при токе 600...650мА. Если яркость необходимо регулировать плавно, резистор R6 можно заменить двумя, соединенными последовательно, - постоянным 680 Ом и переменным 3,3 кОм. При регулировке потребляемый ток будет изменяться приблизительно от 0,2 до 1,4 А.

Чтобы настроить индикатор разрядки батареи, последнюю временно заменяют регулируемым источником постоянного напряжения с макси-



мальным его значением не менее 12 В. Если источник маломощный, следует предварительно выключить блокинг-генератор, отпаяв от контактной площадки один из выводов обмотки I трансформатора Т1. Вращая движок подстроечного резистора R2, добиваются, чтобы светодиод HLl зажигался при уменьщении напряжения источника с 12 до 10,8...11 В. Порог срабатывания индикатора выбирают несколько больщим минимального напряжения, до которого можно разряжать аккумуляторную батарею (10,5 В) с тем, ггобы после зажигания светодиода светильник не требовалось выключать немедленно.

На рис. 2.74 и 2.75 показаны еще два варианта электронного балласта, реализованные по схеме однотактного автогенераторного преобразователя.

Как нам уже известно, ЛЛ имеет различающиеся напряжение зажигание и напряжение горения. Первое - с холодными нитями накала - составляет примерно 1000...1200В. Будем считать его равным 1200 В (по максимуму), общим для всех ламп. При зажигании разряда в лампе напряжение на ней падает (до 55...60 В на ЛЛ мощностью до 20 Вт и 100...125 В на ЛЛ мощностью 30...40 Вт; это - напряжение горения). Ток при этом может возрастать практически до разрущения лампы. Поэтому его нужно ограничить. В преобразователях, схемы которых показаны на рис. 2.74 и 2.75, довольно удачно используется выходное напряжение на фронте выходного импульса, когда напряжение возрастает до - ЛЛ зажигается, далее напряжение падает до С/р - лампа горит, пока передается ей накопленная в трансформаторе энергия (рис. 2.76).


01 1000 мк : 16 в

1 Т1 5

V01 кд22ед

R1 15 к

----- VT1 г

R2 470 *КД212 .

- 10...39

0,047 мк

Рис. 2.74. Схема однотактного преобразователя на 2SD880

Рис. 2.75. Схема однотактного преобразователя на КТ854А

Рис. 2.76. Форма выходного напряжения

Обмотка трансформатора рассчитывается на рабочее (f/j-) напряжение. Подбирая трансформатор, учитываем, что для напряжения зажигания (f/з) следует задавать значение напряжения на виток обмотки не более 10...15 В/вит. (при 20...24 В/вит. наблюдается неустойчивый поджиг).

Расчет трансформатора

I Дано: аккумулятор напряжением U =. 12,6 В. Требуется: зажечь ЛЛ I мощностью Pji = 20 Вт. Для нее С/3 = 1200 В, = 55 В. Количество витков обмотки III (рис. 2.74) - п.

Нз = {/з/(10...15) = 1200/(10...15) = 120...80 витков. Возьмем 110 витков. Тогда для f/p будет

110/55 = 2 (ВИТ./В). Напряжение в первичной (коллекторной) обмотке f/-C/vTHAC=12,6-l,6=ll(B); н, = И х2 = 22(витка). Количество витков в обмотке II (базовой)

«2 = (0,33...0,25) X/J, = (0,33...0,25) х 22 = 7,33...5,5 (витка). Можно взять 5...7 витков. Диаметр cl провода рассчитывается как обычно:

£/ = 0,7-v7

(это, конечно, весьма грубо - ток импульсный, но для оценки подходит).

Рабочий ток ЛЛ

V = Pn/Ur = 20/ 55 = 0,36 (А), поэтому диаметр провода обмотки III

£/3 =0,7-Д" = 0,7-6 =0,42 (мм).



Берем провод ближайшего стандартного диаметра. Коэффициент трансформации для обмотки Г.

Ток в обмотке I

=«1/Из = 110/22 = 5.

= x /hl = 5 x 0,36 = 1,8 (А).

Диаметр провода обмотки I

i/, = 0,7 = 0,7 VU8 = 0,94 (мм). Берем провод диаметром 1 мм.

Диаметр провода обмотки II можно взять равным 0,42 мм.

Ферритовый сердечник для ламп мощностью до 30 Вт можно применить от ТДКС-19 (S = 1,1 см), или использовать кольцо К40х25х11 (S = 0,825 см). Кольцо осторожно разламывается; на одной его половинке наматьшают обмотки I и II, одну над другой, с изоляцией между ними, например, изолентой. Разность обмотки нельзя! На другой половинке кольца мотается обмотка III, bittok к витку, без перехлестов, с изоляцией между слоями (можно изолентой). Кольцо склеивается эпоксидной смолой. В качестве материала для магнитных зазоров используется тетрадный лист. Если ЛЛ меньшей мощности, то и феррот можно взять с меньшим сечением.

Для ЛЛ на 30 и 40 Вт можно применить ферритовый сердечник от ТДКС-9-1 (S = 2,07 см2).

Транзистор автогенератора выбирается из следующих условий:

/ктах = 5...10А;

f/K3maxS260B.

Лучше все-таки взять С/э max более 300 В. Хорошо, если еще подобрать транзистор и по минимальному t/нАО схему можно поставить КТ854А или КП955А. Если такого нет, то, увеличивая число витков обмотки III, можно понизить [/(э ДО допустимого для имеющегося транзистора.

По мощности потерь

пот = fHAcA Вт, рассчитывается радиатор для транзистора.

В схеме (рис. 2.74) R2 задает Рвых- Если добавить резистор и выключатель S1 (как на рис. 2.75), получится два режима - Рмах и min-

Между коллектором и эмиттером VT1 обязательно нужно поставить ВЧ-диод (КД226Г, КД226Д), поскольку в отечественных транзисторах внутренние защитные диоды не предусмотрены.

Следующий однотактный преобразователь пазволяет регулировать I яркость лампы и устанавливать ее такой, чтобы энергия батареи расходовалась более экономно. На рис. 2.77 показана его схема.

Преобразователь состоит из задающего генератора и однотактного усилителя мощности. Генератор выполнен на элементах DD1.1-DD1.3. Такой генератор позволяет изменять скважность импульсов (т. е. отношение периода следования импульсов к их длительности) переменным резистором R1, что определяет яркость ЛЛ. К генератору подключен буферный элемент DD1.4.

Сигнал с DD1.4 подается на усилитель мощности, выполненный на транзисторах VT1, VT2. Нагрузка усилителя - ЛЛ (EL1), подключенная через повышающий трансформатор Т1. Допустимо подключать лампу как с замкнутыми вьшодами нитей накала (показано на схеме), так и с разомкнутыми. Иначе говоря, целостность нитей накала лампы не играет роли.

Питается преобразователь от источника постоянного тока напряжением 6...12 В, способного отдавать в нагрузку ток до нескольик ампер (в зависимости от мощности лампы и установленной яркости). Питание на микросхему поступает через параметрический стабилизатор, в котором работают балластный резистор R4 и стабилитрон VD3. При минимальном питающем напряжеш1И стабилизатор практически не действует, но это не сказьшается на работе преобразователя.


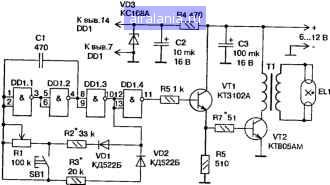

Рис. 2.77. Схема однотактного преобразователя с регулировкой яркости
