• 80 to 140VAC / 300VDC;

• 80 to 140VAC / 400VDC;

• 90 to 265VAC / 400VDC Universal;

• 185 to 265VAC / 400VDC,

что обозначает переменное напряжение сети / постоянное на выходе корректора.

Перечисленные схемы поочередно появляются в окне, в соседнем окошке рядом со схемой - список нескольких вариантов допустимых пределов изменения сетевого напряжения. В нем необходимо выделить строку с самым подходяшим вариантом. Для завершения шага остается нажать кнопку [Select]. Выбранные пределы будут отображены в окошке «Input» над надписью «Step 1». Их можно изменить на любой стадии проектирования, нажав кнопку со стрелкой рядом с упомянутым окошком. Аналогичные возможности (кнопки в окошках «Lamp», «1С», «Configuration») предоставляются для изменения параметров, задаваемых на других шагах стандартной процедуры проектирования.

Схемы мостового выпрямителя (рис. 2.84, б) и выпрямителя с удвоением напряжения (рис. 2.84, в) хорошо знакомы читателям. О схеме, показанной на рис. 2.84, а, - с активным корректором коэффициента мошности (англ. Power Factor Corrector, PFC) - необходимо рассказать подробнее.

Получившие большое распространение импульсные источники электропитания, к которым относятся и электронные балласты, - не слишком удачная нагрузка для электросети. Они потребляют не синусоидальный, а импульсный ток, пиковое значение которого многократно превосходит эффективное. Высокочастотные составляюшие спектра импульсов тока создают мошные помехи. Недавно принятые рекомендации Международного Электротехнического Комитета МЭК 1000-3-2 устанавливают очень маленькие предельные уровни гармоник (вплоть до 39-й) в потребляемом токе при коэффициенте мошности, близком к 1. Действуюшие в странах СНГ стандарты пока таких жестких требований не предъявляют. Однако невыполнение рекомендаций МЭК влечет за собой неконкурентоспособность изделия, а в ряде случаев вообше закрывает ему доступ на мировой рынок.

Активный корректор коэффициента мошности решает проблему, делая ток, потребляемый мостовым выпрямителем, близким по форме к синусоидальному. Корректор представляет собой импульсный повыша-юший преобразователь-стабилизатор напряжения. Благодаря его работе мошный импульс зарядного тока фильтрующего конденсатора (рис. 2.85,а) дробится на множество коротких импульсов, распределенных по периоду таким образом, что их среднее значение изменяется почти по синусоидальному закону. Образующиеся высокочастотные составляюшие

потребляемого тока сглаживает не показанный на упрощенной схеме входной фильтр.

При питании от сети 220 В выходное напряжение корректора обычно составляет 400 В. Оно стабилизировано, поэтому яркость свечения лампы остается постоянной при изменении напряжения сети в широких пределах. Контроллеры IR2166, IR2167 снабжены встроенным узлом управления корректором. При использовании других контроллеров программа Ballast Designer строит этот узел на базе микросхемы L6561 - специализированного контроллера PFC (смотри http: www.st.com/stonline/books/ pdf/docs/5109.pdf).

Дополнительную информацию о PFC можно посмотреть в [12].


Шаг 2 - выбор типа и мощности лампы

Нажимаем кнопку [Lamp] (рис. 2.85): открывается окно выбора типа и мощности лампы «Select Lamp» (рис. 2.86).

В нем, перетягивая ползунок, находящийся внизу этого окна, можно выбрать одну из восьми доступных групп ламп (рис. 2.87).

Доступны компактные люминесцентные лампы серий TC-EL, TC-DEL, ТС-Т, Spiral, PL-L, линейные люминесцентные лампы с диаметром колбы 16 мм (Т5), 26 мм (Т8), 38 мм (Т12). Последний из доступных вариантов выбора типа ламп - User Lamp: параметры определяет и задает пользователь.

Программа предусматривает возможность расширения перечня ламп и внесения в него

информации о дополнительной группе ламп по выбору разработчика. Для этого необходимо перейти на конец перечня в левой части панели - User Lamp, для чего необходимо сдвинуть ползунок вправо до конца, и активировать кнопку [Edit List]. После этого на экране возникнет рабочая панель редактирования перечня ламп.

Каждый из типономиналов ламп специфицирован по следующим параметрам: мощность (Вт), напряжение запуска (В), максимальное напряжение подогрева (В), минимальное напряжение поджига (В), ток подогрева (А) и время подогрева (с).

Соответствие обозначений компактных люминесцентных ламп различных производителей (OSRAM, GE Lighting, PHILIPS) и обозначений, примененных в Ballast Designer, приведены в табл. 2.14.

Рис. 2.85. Кнопка [Lamp]

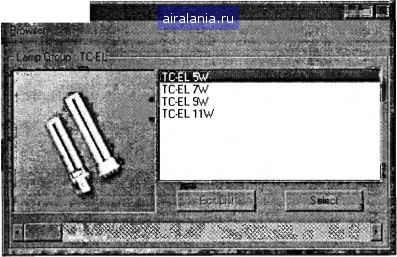

ip. Select Lamp


Рис. 2.86. Окно Select Lamp

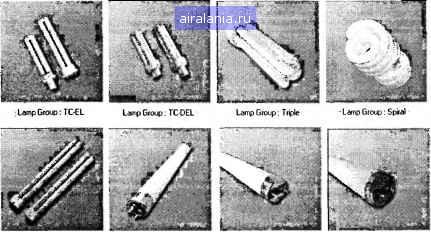

•LampGioup:PL-L- Lamp Gioup: T5 Lineal Lamp Group; T8 Lineal- -Lamp Group: TI 2 Lineal-

Рис. 2.87. Доступные варианты выбора типа ламп

Соответствие обозначений КЛЛ различных

производителей и обозначений, примененных в Ballast Designer Таблица 2.14

IR Ballast Design

OSRAM

GE Lighting

PHILIPS Llgliting

TC-EL

DULUX® S/E

Biax S/E

PL-S

TC-DEL

DULUX® D/E

Biax D/E

PL-C

TC-T

DULUX" T/E DULUX® T/F IN

BiaxT/E

PL-T

Spiral

PL-L

DULUX® L DULUX® LSP

BiaxL

PL-L

Компактная люминесцентная лампа типа Spiral для работы с внешним электронным ПРА у всех рассмотренных производителей отсутствует.

Технические характеристики компактных люминесцентных ламп OSRAM DULUX® приведены в табл. 2.15.

Технические характеристики КЛЛ OSRAM DULUX®

Таблица 2.15

Лампа OSRAM DULUX®

Напряжение лампы,В

Ток ламы, мА

Яркость,

КД/см2

Световой ПОТОК, лм

при 50 Гц

при ВЧПРА

при 50 Гц

при ВЧ ПРА

DULUX S/E

DULUX S/E 5W

DULUX S/E 7W

DULUX S/E 9W

DULUX S/E 11W

DULUX D/E

DULUX D/E 10W

DULUX D/E 13W

DULUX D/E 18W

1200

DULUX D/E 26W

1800

DULUXT/E

DULUXT/E 13W

4,2 1 900

DULUXT/E 18W

1200

DULUX T/E26W

1800

DULUX T/E32W

2400

DULUXT/E42W

3200

DULUX T/E57W

4300

DULUX L

DULUXL18W

58 50 375

2,1 750



Продолжение табл. 2.15

Лампа OSRAM DULUX®

Напряжение лампы, В

Ток ламы, мА

Яркость, кд/см

Световой поток, лм

при 50 Гц

при ВЧ ПРА

при 50 Гц

при ВЧ ПРА

DULUX L 24W

1200

DULUXL36W

1900

DULUX L40W

2200

DULUX L55W

3000

DULUXF

DULUX F18W

1100

DULUX F 24W

1700

DULUX F 36W

2800

Технические характеристики линейных люминесцентных ламп OSRAM с диаметром колбы 16 мм (Т5); 26 мм (Т8); 38 мм (Т12) приведены в табл. 2.16.

Технические характеристики линейных ЛЛ OSRAM

Таблица 2.16

Люминесцентная лампа OSRAM, Вт/...тип

Диаметр, мм

Номинальный ток лампы, А

Напряжение на лампе после

зажигания, В, (±10%)

Ток накала МЭК81,

Яркость, для ламп с цветностью, кд/см

840, 830, 820

стандартные

0,17

0,85

0,16

0,95

0,145

0,95

0,17

0,50

0,165

0,95

0,33

0,75

0,20

0,60

0,37

0,75

18/...U

0,37

0,37

0,55

22 0

0,37

0,70

0,365

0,90

32 0

0,425

0,75

0,43

0,86

36/... и

0,43

36/... ик

0,44

36-1

0,556

Продолжение табл. 2.16

Люминесцентная лампа OSRAM, Вт/... тип

Диаметр, мм

Номинальный ток лампы,А

Напряжение на лампе после

зажигания, В, (±10%)

Ток накала МЭК81,

Яркость, для ламп с цветностью, кд/см

840, 830, 820

стандартные

0,43

0,43

0,60

0,415

40/... К

0,88

0,67

1000

1,11

58/... и

0,67

1000

58/... ик

0,865

1300

0,67

1000

0,80

Люминесцентные лампы нового поколения с диаметром колбы 16 мм (тип Т5), мощностью 14...80 Вт, с трехполосным люминофором (i?a = 80...89), с повыщенными светоотдачей и световым потоком у OSRAM, PHILIPS, GE вынесены в отдельную группу.

Шаг 3 - выбор микросхемы драйверов-контроллеров электронных балластов

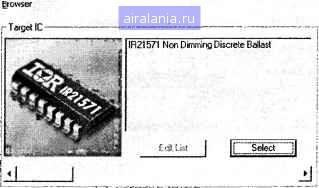

Нажимаем кнопку [Control 1С] (рис. 2.88), появляется окно Select Target 1С (рис. 2.89).

1? SelvCl JartBt 1С
