:зг Select Target 1С


IR21571 lbn Dimrning Disciete Ballast

Ш List

[ Seieci

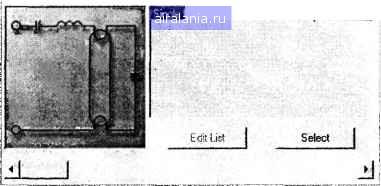

Рис. 2.89. Окно Select Target 1С


IR216e 1R2167

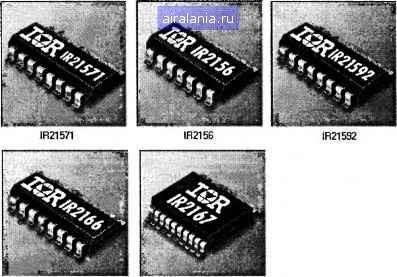

Рис. 2.90. Доступные для выбора микросхемы

В ЭТОМ окне, перетягивая ползунок, находящийся внизу этого окна, можно выбрать доступные микросхемы (рис. 2.90).

После выбора микросхемы контроллера и возвращения в главное окно программы можно посмотреть описание и справочные данные выбранной микросхемы на английском языке. Для этого необходимо нажать на кнопку [Datasheet] в верхней части главного окна программы (рис. 2.81). Для их просмотра на компьютере должна быть установлена программа Adobe Acrobat Reader.

В версии программы, действовавшей во время подготовки книги, предлагались следующие микросхемы: IR21571, IR2156, IR21592, IR2166, IR2167.

Контроллер электронных балластов IR21571 предоставляет возможность наиболее простого схемотехнического решения и простую адаптацию при смене типа лампы.

IR21571 имеет следующие функции:

• оптимальные параметры режимов запуска, предварительного подогрева катодов, зажигания, рабочего режима и автоматический переход из режима в режим;

• программируемое время и частоту подогрева катода;

• программируемое изменение параметров в режиме поджига;

• программируемую паузу для защиты от сквозных токов в ключах;

• ток в затворах ключей до 500 мА;

• микромощное потребление в режиме запуска;

• высокоточную стабилизацию 50 % скважности;

• контроль состояния и защиту нити электродов лампы;

• защиту от работы ниже резонанса;

• защиту от работы при пониженном питании с автоматическим перезапуском;

• защиту от выхода из строя и автоматический перезапуск при смене лампы;

• защиту от тепловой перегрузки;

• защиту от защелкивания для всех выводов;

• защиту от электростатического разряда.

Подробное описание работы микросхемы и справочную информацию (перевод фирменного datasheet) можно посмотреть в файле IR21571ru.pdf, доступном в Интернете по адресу ftp: ftp.radio.ril/pub/2004/07ДR21571ru.pdf.

IR2156 - «младшая сестра» IR21571, отличается от нее отсутствием некоторых защитных функций.

Интегральная микросхема контроллера IR21592 (диммер) является первой функционально законченной микросхемой для применения в балластах с регулировкой яркости. В этой микросхеме реализован новый метод управления мощностью на лампе без применения разделительного



трансформатора. Фазовое управление током полумоста позволяет осуществлять линейное изменение яркости лампы в щироких пределах от 1 до 100%. Помимо режимов работы и функций защиты, реализованных в микросхеме IR21571, эта микросхема позволяет регулировать яркость путем изменения напряжения на входе DIM в диапазоне от 0,5 до 5 В и программировать минимальный и максимальный уровни яркости по входам MIN, МАХ выбором номиналов резисторов Т?,,, Rax- Применение контроллера IR21592 дает возможность адаптировать балласты с постоянным уровнем мощности к режиму высококачественного регулирования мощности при внесении в его схему минимальньгх изменений.

Подробное описание работы подобных микросхем IR2159, IR21591 и справочную информацию (перевод фирменного datasheet) можно посмотреть в файле IR2159ru.pdf (файл доступен по адресу ftp: ftp.radio.ru/ pub/2004/07ДR2159ru.pdf).

IR2166, IR2167 снабжены, как уже отмечалось, встроенными контроллерами корректора коэффициента мощности с динамической адаптацией к режиму работы ПРА. Обеспечивается суммарный коэффициент гармоник менее 10% и коэффициент мощности более 0,99 при питании от сетей с номинальным напряжением 120 и 220 В, что перекрывает требования большинства европейских стран и превосходит показатели многих специализированных микросхем управления корректором.

♦ Select Lamp Configuration

Browser Lamp ConfigLirahoti


Рис. 2.92. Окно Select 1апц) Configuration

Шаг 4 - выбор числа ламп и схемы их соединения с ПРА

Нажимаем кнопку [Lamp Configuration] (рис. 2.91), при этом появляется окно Select Lamp Configuration (рис. 2.92).

Производим требуемый выбор. Все доступные конфигурации соединения ламп показаны на рис. 2.93.

,:>...«Mfa

--ir-r-?-.

Заключительный, пятый шаг

На этом этапе программа производит автоматическое проектирование ПРА. После нажатия на кнопку [Design Ballast] (рис. 2.94) на экране появляется окно с логотипом фирмы International Rectifier (рис. 2.95), в котором отмечается ход процесса проектирования, занимающего всего несколько секунд.

По завершении процесса проектирования открываются окна, в одном из которых находится принципиальная схема спроектированного устройства. Пример такой схемы (исходные данные: одна лампа Т8 36W, контроллер IR21592, мостовой выпрямитель без PFC) приведен на рис. 2.96.

Типы и номиналы элементов на схеме не указаны, а в отдельном окне выведен их перечень (англ. Bill of Materials, BOM). Цепи, вьщеленные на рис. 2.96 утолщенными линиями, должны быть выполнены по возможности короткими проводами большого сечения.

Еще одно или несколько окон содержат данные о имеющихся в спроектированном ПРА индуктивных элементах. Пример такого окна - на рис. 2.97.



S 3



щ О)


Рис. 2.S4. Кнопка [Design Ballast]

Internationa


j; s» tfft ш

Рис. 2.95. Временное окно проектирования
