OSRAM

GE Lighting

PHILIPS

Описание

LUMILUX®

Polylux

TL-D Super/80

Люминесцентная лампа с трехполосным люминофором, R = eo...S9

LUMILUX® PLUS ECO

PolyluxXL™ Polylux XLR"

TL-D HF Super/ 60 New Generation

Новая серия экологичных люминесцентных ламп с трехполосным люминофором. Срок службы - 20 тыс. ч (с ЭПРА), стабильность светового потока на протяжении всего срока службы, уменьшенное содержание ртути - менее 5 мг. Оптимальные лампы для утилизации и вторичной переработки

LUMILUX® DE LUXE

Polylux De Luxe

TL-D/90 de Luxe

Люминесцентная лампа с пяти полосным люминофором, Яа = 90...97

LUMILUX® FH®

Fluorescent High Efficiency

Slarcoat™ T5

TL5HE (High Efficiency Lamps)

Люминесцентная лампа с трехполосным люминофором, 16 мм, Т5, Rj, = 80...89. Лампы с повышенной световой отдачей - 104 лм/Вт

LUMILUX® FO® Fluorescent OUINTRON®

Starcoat™ T5

TL5HO (High Output Lamps)

с повышенным световым потоком. При длине всего 1149 мм и диаметре 16 мм лампа 54 Вт создает световой поток, аналогичный световому потоку лампы Т8 58 Вт длиной 1500 мм с трубкой диаметром 26 мм

Великобритании составляют сегодня не менее 30%, в США - 40%, а в Швеции - 70% от объема всех выпускаемых ЛЛ. При этом новая техника во всех этих странах разрабатывается только для ламп Т5.

Важно отметить, что параллельно созданы и массово выпускаются два типа таких ламп; с максимальной световой отдачей мощностью 14, 21, 28 и 35 Вт (табл. 1.12) и с максимальным световым потоком мощностью 24, 39, 54 и 48 Вт (табл. 1.13).

Характеристики ЛЛ типа 75 серии НЕ (High Efficiency

фирмы PHILIPS) или FH® (Fluorescent High Efficiency фирмы OSRAM)

Таблица 1.12

Мощность лампы, Вт

Длина L, мм

Световой поток, лм

Светоотдача, лм/Вт

Яркость, кд/см

1350

2100

1148

2900

1448

3650

Характеристики ЛЛ типа Т5 серии НО ( High Output Lamps фирмы PHILIPS) или ЯО® (Fluorescent OUINTRON фирмы OSRAM)

Таблица 1.13

Мощность лампы, Вт

Длина L, мм

Световой поток, лм

Светоотдача, лм/Вт

Яркость, кд/см

2000

3500

1148

5000

1448

5000

1.4. Т5 - высокоэффективные люминесцентные лампы нового поколения

Одним из перспективных и бурно развивающихся направлений современной светотехники является производство и применение нового поколения люминесцентных ламп (ЛЛ) с диаметром трубки 16 мм (так называемых ламп Т5) с электронными пускорегулируюшими аппаратами.

За последние годы лампы Т5 с ЭПРА завоевывали новые позиции, быстро вытесняя лампы типа Т8 в колбе диаметром 26 мм, не говоря уже о лампах типа Т12 в колбе с диаметром 38 мм, которые давно сняты с производства ведущими электроламповыми фирмами мира. Масштабы экспансии новой техники столь велики, что лампы Т5 в Германии и

Отечественная же промышленность, теряя темп (а в шахматах и жизни это всегда приводит к потере качества, т. е. к материальным потерям и проигрышу в борьбе), все более отстает от конкурентов, продолжая массовый вьшуск устаревшей техники - ламп Т12 и Т8, в основном, с электромагнитными ПРА со стандартными потерями. Эти аппараты запрещены к производству в Европе, США (и др. развитых странах) с мая 2002 г. из-за их энергетической неэффективности, и поэтому в основном направляются на экспорт в Россию и страны СНГ.

На сегодняшний день некоторые отечественные производители выпускают лампы Т5.

Это, например, ОАО Лисма-ВНИИИС (Всероссийский научно-исследовательский проектно-конструкторский институт источников света им. А. Н. Лодыгина; адрес в Интернете http: www.vniiis.ru).



В табл. 1.14 приведены технические характеристики ламп Т5 отечественного производства.

Высокоэффективные люминесцентные лампы ЛБЦТ

в трубке диаметром 16мм(Т5). основные характеристики.

ТУ3467-004-00217001-2001 Таблица 1.14

Тип лампы

ЛБЦТ-13В

ЛБЦТ-21В

ЛБЦТ-28В

ЛБЦТ-35В

Мощность лампы, Вт

Ток лампы, А

0,07

0,11

0,13

0,17

Номинальный световой поток (при температуре 25 С), лм

1200

1870

2580

3250

Номинальный световой поток (при температуре 35 С), лм

1350

2100

2900

3650

Световая отдача, лм/Вт

Цветовая температура, К

3500

3500

3500

3500

Общий индекс цветопередачи, не менее

Средняя продолжительность горения, ч

16000

16000

16000

16000

Стабильность светового потока после 10 тыс. ч. %

Частота выходного напряжения ЭПРА, кГц

Тип цоколя

. G5

Габаритные размеры, мм, не более: диаметр D длина L

16,5 563,4

16,5 863,4

16,5 1163,4

16,5 1463,4

Чем же объясняется такой «бум» в производстве и применении ламп типа Т5 и чем нам грозит продолжающееся спокойствие в электроламповой отрасли, отсутствие заинтересованности проектных организаций на фоне полной неквалифицированности массы потребителей и заказчиков?

Основные преимущества новой техники Т5:

• повышенная световая отдача (до 105 лм/Вт);

• пониженный спад светового потока благодаря использованию между люминофором и стеклом колбы защитной пленки, исключающей отрицательное влияние ртути (через 10 тыс. ч наработки световой поток снижается не более чем на 5% и остается далее на этом уровне, по сравнению с 20...30% снижения светового потока для обычных ЛЛ);

• оптимальная световая отдача ламп Т5 имеет место при температуре окружающего воздуха не 22...25 °С, как для обычных ЛЛ, а при 35 °С, т. е. практически не снижается во многих светильниках (максимальные световые потоки ЛЛ при 35 °С определяются умножением приведенных в табл. 1.12 и 1.13 значений для Т = 25 °С на коэффициент 1,065);

• при работе только со специальными электронными ПРА потери мощности комплекта «лампа-ПРА» снижаются на 30...35%; при этом ЭПРА имеют схему «cut off», исключающую постоянный подогрев электродов после включения ламп;

• резко сниженное содержание ртути в этих лампах (с 30 до 3 мг);

• уменьщение диаметра трубки на 40% (по сравнению с ЛЛ типа Т8), уменьщение длин ламп Т5 приблизительно на 50 мм по сравнению с близкими по мощности лампами Т8;

• увеличение среднего срока службы ламп до 16 тыс. ч;

• высокий индекс цветопередачи (80...90).

Сравнение характеристик ламп Т8 (стандартных) и Т5 с цветовой температурой 4000 К приведено в табл. 1.15.

Сравнение характеристик ламп типов Т8 и Т5

Таблица 1.15

Характеристики

Мощность, Вт

Световой поток, лм

1150

2850

1350

3650

Световая отдача, лм/Вт

Индекс цветопередачи

60...69

80...90

Рабочая температура, "С

Средний срок службы, ч

9000... 13000

16000...20000

Снижение светового потока через 40 % среднего срока службы, %

Следствием указанных преимуществ являются:

• снижение установленной мощности осветительных установок (ОУ) на 20...30% и расхода электроэнергии в них из-за существенного уменьшения коэффициента запаса ОУ и потерь мощности в световых приборах;

• снижение расхода материалов на производство ЛЛ и светильников, которые могут имеют существенно меньшие габариты;

• исключение вредного воздействия на здоровье людей из-за пульсаций светового потока ламп;



Глава 1

• повышение эффективности световых приборов благодаря более высокому КПД и возможности обеспечить требуемые кривые силы света с помощью зеркальной и призматической оптики, значительно лучше работающей с лампами меньшего размера светящего тела;

• повышение комфортности освещения помещений благодаря исключению слепящего действия в любых направлениях с помощью спе-циальньгх зеркальных экранирующих «трехмерных» решеток;

• улучшение экологии новой техники (резкое снижение возможностей ртутного отравления);

• значительное улучшение экологической обстановки (светштьник с двумя лампами мощностью по 35 Вт с ЭПРА выбрасывает в атмосферу за год на 1350 кг меньше двуокиси углерода, чем светильники с электромагнитным ПРА);

• возможности производства встраиваемых светильников с длиной, не превышающей размеры стандартных строительных модулей (благодаря уменьшенной длине лампы Т5);

• улучшение эстетических характеристик светильников с новыми лампами (меньшие поперечные размеры и высота), соответствие строительному модулю подвесных потолков.

Большим препятствием для ускоренного внедрения новой техники с использованием ламп Т5 служит первоначально ее высокая цена, которая может быть в 4...5 раз выше, чем у существующих светильников с ЛЛ типа Т8. Эти приборы (например, потолочные светильники с 4-мя лампами по 18...20 Вт, электромагнитными ПРА и зеркальными экранирующими решетками), выпускаемые миллионами штук в год, упали в цене за последние 5...6лет с $90...100 до $15...20. Естественно, что должен пройти определенный период с начала серийного производства, за который новое дорогое изделие сможет заметно подешеветь.

Понятно, что для технически передовых зарубежных фирм-производителей светильников с ЛЛ переход на выпуск приборов с лампами Т5 был более простым, т. к. эти фирмы уже длительное время значительную часть продукции выпускали с ЭПРА (т. е. переход на новый комплект" в ценовом отношении был не так ощутим). Понятно также, что зарубежный покупатель - чаще всего хозяин строящихся или реконструируемых объектов - отличается не только более прочным финансовым положением, но и, прежде всего, заинтересованностью в комплексном снижении затрат на осветительную установку, определяемых на 70...75% эксплуатационными расходами. И этим он, как правило, принципиально отличается от отечественных покупателей, ведущих строительство и монтаж и не занимающихся эксплуатацией ОУ, в связи с чем заинтересованных только в снижении капитальных затрат.

1 Технические и эксплуатационные особенности ЛЛ

Тем не менее, уже сегодня в соответствии с выполненными оценочными расчетами, даже с начальными высокими ценами светильников срок окупаемости новой техники («рау back period») составляет 4...5 лет для разных ОУ. А для элитных установок в зданиях банков, супермаркетов, выставок незначительное увеличение стоимости строительства или реконструкции этих зданий за счет применения светотехнических изделий XXI века не должно вызвать затруднений. Преимущества ЛЛ Т5 постепенно становится понятны и рядовому потребителю, и он начинает обращать на них внимание. Движение вперед, хоть и малыми шагами, - это движеш1е, а не застой.

1.5. специальные люминесцентные лампы

Свет - это не только освещение. И убедительное подтверждение этому - широкий ассортимент ЛЛ специального назначения для технического применения, научных и исследовательских работ, медицины, косметики, растениеводства, аквариумов.

Спеш1альные ЛЛ имеют особый тип люминофора (а в ряде случвев выполняются совсем без люминофора) и особые стеклянные (или кварцевые) трубки, позволяющие выделить из спектра определенные линии или полосы заданной ширины в зависимости от назначения лампы.

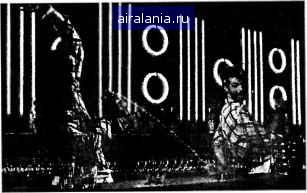

Цветные лампы красного, зеленого, желтого, стего цвета могут использоваться в декоративных целях для светового оформления (рис. 1.9).


Рис. 1.9. Применение цветных ЛЛ для декоративного оформления
