колебания, в этом случае для формирования начала и конца интервала также требуется два канала. При измерениях задержки сигнала в исследуемом устройстве начало интервала задается самим измерителем временных интервалов. Начало и конец интервала могут задаваться и независимо от прибора.

Структурные схемы. Основные соотношения. Структурная схема измерителя временных интервалов показана на рис. 9.3, а. Исследуемые сигналы Uxi и Ux2 подводят ко входам формирующих устройств А1 и А2, состоящих из усилителей и триггеров Шмидта. При достижении сигналами определенных уровней формируются короткие импульсы начала и„ и конца интервала. Моменты формирования определяются уровнями формирования Ьф! и {Уф2, которые устанавливают вручную или автоматически, и погрешностями Д(Уф1 и А/Уфг.

Импульсы начала и конца интервала запускают триггер Г, выходное напряжение которого Мт поступает на вход селектора SL. К его другому входу подводят счетные импульсы Ыг от генератора G с кварцевой стабилизацией. Число импульсов п, прошедших за измеряемый интервал, фиксируется счетчиком СТ и после дешифровки кода счетчика дешифратором DC отображается на отсчетном устройстве HG.

Как следует из рис. 9.3, б, измеряемый интервал

Г = лгГо -А/„ + А/к + А/ф1 -А/ф2 + Лз1-А/з2 = п7о -Ад -Д/ф -

-А/з, (9.3)


irH Lr



-At,,

Ut 1

«г

ф2





Рис. 9.4

где М» и Aik - погрешности дискретизации начала и конца интервала, А(д = А/„ -Ак- общая погрешность дискретизации А/ф1 и Аф2 - погрешности, обусловленные взаимным смещением исследуемых напряжений и уровней формирования, А/ф = Аф2 - - А/ф1, Аз1 и Аз2 - погрешности за счет задержки сигнала в каналах, А/з = Аз2 -А/з1. На рис. 9.3, б эти погрешности условно показаны как временные задержки между импульсами и„ и и началом и концом импульса триггера.

Период повторения счетных импульсов выбирают из соотношений То= 10"" с, где к - целое число. Так, при л: = 6 число импульсов, а следовательно и показание отсчетного устройства, соответствуют временному интервалу, выраженному в микросекундах.

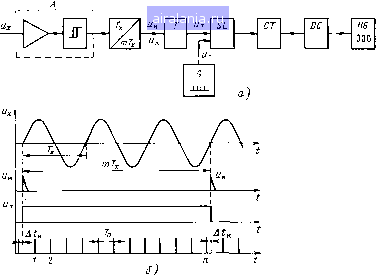

Структурная схема измерителя периода повторения (рис. 9.4, а) отличается от схемы измерителя интервалов тем, что импульсы начала и конца интервала формируются в одном канале. В этот канал вводят делитель частоты, позволяющий в m раз увеличить измеряемый период (рис. 9.4, б). Коэффициент деления т=10~, где р - целое число.

На основании рис. 9.4, б с учетом погрешностей А/ф и Аз получим

Г, = (пГо -Ад -Аф-А/з)/т. (9.4)

Погрешности измерений. Как следует из (9.3), погрешность измерений временных интервалов



АТх = пАТо - Мя,-Мф - Мз,

(9.5)

где АГо - погрешность воспроизведения генератором счетных импульсов периода повторения То= 1 о. /о - частота генератора. Относительная погрешность измерений

8Тх = 8То- М,/Тх - Мф/Тх - At,/Tx.

Относительная* погрешность бТо воспроизведения частоты генератора счетных импульсов в основном проявляется как медленный уход частоты вследствие старения кварца. Эта погрешность имеет преимущественно систематический характер и задается допускаемыми пределами бопь приводимыми в паспортных данных. Эта погрешность увеличивается с ростом временного интервала после выпуска прибора или его поверки.

Погрешность дискретизации рассмотрена в гл. 2. Показано, что она имеет случайный характер с СКО с1=То/л[6. Предельная погрешность дискретизации составляет Го, а ее относительное значение ёпд=1/п обратно пропорционально числу п зафиксированных импульсов.

Погрешность дискретизации уменьшают путем увеличения частоты fo=\/To счетных импульсов, ее предельное значение определяется быстродействием используемой элементной базы, прежде всего счетчика. В выпускаемых промышленностью приборах частота /о лежит в пределах 10...500 МГц.

Погрешность Аф обусловлена двумя факторами: смещениями Af/ypi и AUypi уровней формирования в каналах и шумовыми напряжениями Um\ и иш2, воздействующими на входы. Рассмотрим
