вые фотодиоды (используется по шесть детекторов для каждой спектральной зоны). На Ландсат 3 для 5-й зоны используется двухэлементный набор HgCdTe, сохраняющий постоянную температуру 100 Д с помощью пассивного радиатора излучения. Чтобы удовлетворить требованиям к отношению сигнал/шум, МПЗ зоны 5 составляет 0,258 мрад.

Аналоговые видеосигналы с каждого детектора квантуются, масштабируются и оцифровываются с постоянной скоростью в бортовой аналого-цифровой системе. Скорость сканирования зеркала не совсем постоянна, таким образом, за 1 с имеем слегка различное число отсчетов на строку сканирования. Это объясняется тем, что положением зеркала управляет электронная система, и позднее эта ошибка исключается при наземной обработке. Поскольку, 1) наклон орбиты спутника около 86°, 2) строки сканирования слегка наклонены относительно пути спутника (см. рис. 11.81,6) и 3) во время полета спутника Земля вращается, то в результате получается искаженное изображение, которое может быть исправлено при наземной обработке. Для улучшения качества данных применяются различные методы сжатия и расширения сигнала.

Интересно сравнение сканеров Ландсат и М-7: 1. Входная апертура сканера М-7 имеет диаметр около 0,13 м, а у сканера Ландсат эта величина около 0,23 м. Предполагая равные площади детекторов у обоих сканеров, получим отношение фокусных расстояний: / Ландсат м-? =

=Рм-7/Р ландсат = 23. Таким образом, отношение фокусных расстояний сканеров: ( D)M-7/(f/) ландсат» 1/13. Т. е. оптическое быстродействие сканера М-7 в 13 раз выше, чем у Ландсат.

Характеристика, единицы

»я 3

го II

Мгновенное поле зрения.

0,086

мрад

0,258

Средняя чувствитель-

34,5

ность фотокатода на

25,0

спектральную полосу.

12,0

мА/Вт

Коэффициент усиления

2,40

чувствительности ФЭУ

42,3

Электрическая полоса ча-

стот, кГц

14,1

Оптическая эффектив-

0,26

ность, включая маскиро-

0,34

вание

1,40

Коэффициент шума элек-

тронного умножителя

Коэффициент шума пред-

1,35

усилителя

1,30

Мош,ность, эквивалент-

11,0

ная шуму 10-" Вт/Гц/2

Энергетическая яркость в

2,48

датчже для получения

2,00

П0ЛН0.Г0 выхода, мВт/

1,76

/(см-ср)

4,60

Входная апертура, см

22,82

Отношение эффективной

1,05

полосы частот шумов

фильтра к информацион-

ной полосе

Число /

Изменение энергетиче-

0,131

ской яркости абсолютно

черного тела при изме-

нении температуры на

единицу, 10- Вт/(см-

•К-ср-мкм)

Эксплуатационные характеристики многоспектрального сканера Ландсат [22]



2. Величина У/Я сканера М-7-0,2 c~S тогда как для сканера Ландсат она составляет 0,08 с~ Для сканера М-7 q=l, а сканера ландсат q = 6. Также величина для сканера Ландсат- 0,0074 (мрад)2, а для сканера М-7-9 (мрад). Используя эти величины в уравнении (П.49) и предполагая, что остальные параметры этих сканеров равны, можно увидеть, почему спектральная полоса пропускания каналов Ландсат должна быть шире, чем у М-7, чтобы получить сравнимую величину отношения сигнал/шум.

3. Для передачи сигналов в видимом и ближнем инфракрасном диапазонах в обоих сканерах используется отражающая оптика и волоконно-оптические разветвители.

4. В сканере М-7 изображение элемента разрешения вращается, в то время как в сканере Ландсат - нет. В сканере М-7 больше индуцируемых сканером искажений изображений (рассмотренных в "разд. П.6), чем в сканере Ландсат, в силу его большего общего ПЗ.

Многоспектральный сканер орбитальной космической станции Скайлаб [24]

На рис. П.82 и П.83 соответственно приведены внешний вид и схема внутреннего устройства 13-канального многоспектрального сканера S-192, установленного на борту космической станции Скайлаб. S-192 - сканер плоскости объекта с 110°-ным коническим сканом (см. литературу с описанием конического сканирования). На рис. И.84 показана ширина полосы захвата сканера на местности. В сканере использован набор детекторов из ртутно-кадмиевого теллурида, охлажденных рефрижераторной системой для получения 13 спектральных зон, перечисленных в табл. П.7. Диаметр первичного зеркала - 0,43 м, оно


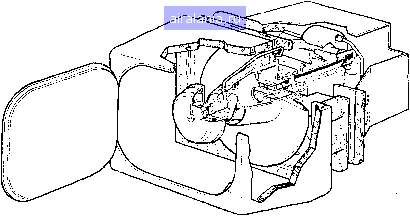

Рис. П.82. Многоспектральный сканер S-192 [Скайлаб) [24] 134



Сферическое передающее зеркало

Наружное сканирующее зеркало

Асферическое корректирующее зеркало

Сферическбе первичное зеркало

Дихроичный расщепитель пучка

Тепловой коллиматорный объектив

Тепловое окно

Тепловое плоское поворотное зеркало


Внутреннее -сканирующее зеркало


Коллиматорный объектив спектрометра -

Окно спектрометра Призмы из фтористого бярий

Тепловой дающий изображение объектив

Дающий изображение объектив спектрометра

Призма из кварцевого стекла

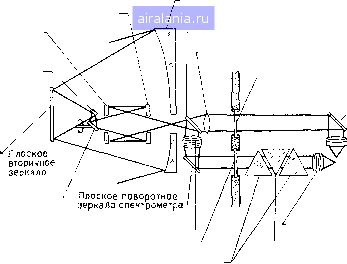

Рис. 11.83. Оптическая схема многоспектрального сканера S-192 (Скай-лаб) [24]


Область охвата Земли с определенным масштабом

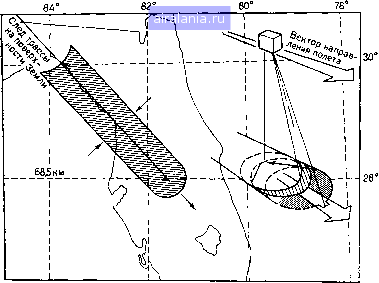

Рис. 11.84. Область охвата поверхности Земли многоспектральным сканером S-192 [24]
