чати, предназначенный для вывода непосредственно на алфавитно-цифровое печатающее устройство ЭВМ.

На каждом этапе проектирования необходимо было учитывать уже рассмотренные элементы проектирования, чтобы определить наиболее эффективный способ выбора или определения компонент подсистемы. Мы не имели возможности в данном примере все это подробно рассмотреть, но читателям будет полезно проработать их самостоятельно. Мы также решили подробно не рассматривать потребности аналитика данных или возможное влияние одновременного использования этой подсистемы вывода для других целей дистанционного зондирования. Квалифицированный разработчик системы будет учитывать все эти аспекты при работе над эффективным проектом системы.

Задачи

IV.6. Кого должна обслуживать подсистема вывода?

IV.7. Рассмотрите модель подсистемы вывода, приведенную на рис, IV.3. Объясните, каким образом хранение в памяти системы, включая результаты анализа, может привести к уменьшению стоимости выходных материалов.

IV.8. Рассмотрите подсистему вывода, показанную на рис. IV.4. а) Как может измениться подсистема вывода, если пользователь не задал геометрически скорректированные карты? б) В какую часть подсистемы Вы включите операцию геометрической коррекции?

Цели изучения.

После изучения разд. IV.3 читатель должен уметь:

1. Имея модель подсистемы ввода, определить блок (блоки), который служит отправной точкой проектирования подсистемы, и установить, на кого проектировщик должен ориентироваться при проектировании подсистемы ввода.

2. Описать различие между данными пространственного сканирования, спектрального сканирования и точечными данными. Ваш ответ должен показать понимание разницы между различием в формате и более существенными различиями между пространственными, спектральными и точечными данными.

3. Имея перечень систем сбора данных и характеристики получаемых ими данных, предложить устройства для подсистемы ввода.

IV.3. Подсистема ввода

Спроектировав подсистему вывода, проектировщик готов к проектированию подсистемы ввода. Главная цель этого этапа - гарантия того, что система обработки данных будет в состоянии принять все формы ввода, требуемые для получения выходных материалов, определенных пользователем, включая материалы, необходимые для аналитика (например, справочные данные, если они действительно необходимы при обработке системой обработки данных).

Для составления полного списка необходимых входных данных перед началом проектирования подсистемы ввода надо об-202



ратиться к нескольким источникам информации. Два из них - пользователь (и схема подсистемы вывода) и аналитик данных. Кроме того, проектировщику системы будет необходимо изучить характеристики соответствующих систем сбора данных или, точнее, характеристики данных, получаемых этими системами.

Проектирование фактически начинается с момента составления списка потенциальных входных данных. Обращаясь к модели подсистемы ввода (рис. IV.5), процесс проектирования

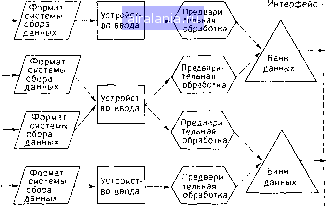

Рис. IV.5. Модель подсистемы ввода

МОЖНО описать в терминах перевода одного множества носителей данных и форматов, полученных неносредственно системой сбора данных, в другое множество носителей и форматов, которое должно быть легко доступно для подсистемы анализа. Последнее множество каталогизируется и хранится в одном или нескольких банках данных системы, где иод банком данных мы понимаем набор данных, хранящихся на отдельном носителе в одном формате. Поскольку доступность больших объемов данных дистанционного зондирования является необходимой для эффективной работы системы обработки данных, характеристика банков данных в подсистеме ввода - центральный момент в проектировании подсистемы ввода.

Разработчик системы может искать общие характеристики среди различных источников данных, чтобы определить подходящее число и характер требуемых банков данных. Как правило, он может столкнуться с тремя основными классами входных данных, которые мы будем называть данными иространст-венного сканирования («изображения»), данными спектрального сканирования («спектры») и точечными данными. Характерным признаком данных пространственного сканирования является то, что изображение сцены, с которой они были собраны, может быть восстановлено но этим данным. Исходным носите-



лем данных могут быть аэрофотоснимки; более часто в системах дистанционного зондирования, ориентированных на число, носителем служит цифровая или аналоговая магнитная лента, полученная с многоспектрального сканера, находящегося на борту самолета или космического корабля.

Данные спектрального сканирования собираются в основном в исследовательской среде. Эти данные получают с устройств, ведущих измерения в широком, разбитом на небольшие интервалы диапазоне электромагнитного спектра. Обычно записывается средний уровень энергии, приходящейся на единицу площади в поле зрения прибора, как функция длины волны; отдельный «скан» спектрального диапазона прибора называется спектром. В численно ориентированных системах эти спектры, которые обычно не могут использоваться для восстановления изображения сцены, также могут храниться на цифровых магнитных лентах. Однако природа этих данных так сильно отличается от данных, собираемых приборами пространственного сканирования, что обычно неудобно хранить их в том же формате, что и данные изображений. Таким образом, совокупность данных спектрального сканирования обычно составляет второй банк данных.

И, наконец, точечные данные представляют собой, по существу, все остальные формы данных, которые могут быть собраны. Приборы, которые записывают отдельные измерения в определенный момент времени (или усредняют измерения за относительно небольшой период), получают точечные данные. Эти измерения могут также храниться на машинно-совместимой магнитной ленте, хотя часто используются перфокарты, бумажная лента и другие носители «малого объема». Однако новый соответствующий формат обычно достаточно отличается, поэтому точечные данные составляют третий, отдельный банк данных.

Несколько слов о выборе носителя для банков данных. Здесь мы руководствуемся теми же соображениями, что и при выборе носителя для хранения необработанных результатов анализа. Обычно определяющим фактором служит объем запо-минаемыхданных, но, кроме того, основными факторами являются стоимость, надежность, эксплуатационные расходы, а также необходимость компактной памяти, легкость и быстрота поиска. Как отмечалось ранее, данные спектрального и пространственного сканирования обычно хранятся на магнитной ленте, которая является запоминающей средой с очень большим объемом и средней скоростью доступа.

Устройства ввода должны быть в состоянии принимать данные на носителях и в форматах, которые дают системы сбора данных. Вероятно, эти носители и форматы необходимо выбирать в полном соответствии с характером и объемом данных. Простая часть оборудования как устройство считывания с перфокарт или стандартное лентопротяжное устройство ЭВМ -
