Для определения характера сложного повреждения (двойные разрывы жил кабеля, повреждение изоляции жил в разныХ местах и т. п.) применяются измерители кабельных линий ИКЛ-4 и ИКЛ-5, о которых будет рассказано ниже.

3. МЕТОДЫ ОПРЕДЕЛЕНИЯ МЕСТА ПОВРЕЖДЕНИЯ В СИЛОВЫХ КАБЕЛЯХ

К методам определения места павреждения в силовых кабельных линиях предъявляются следующие требования:

1. Высокая точность: погрешность не должна превышать ±3 ж, что обусловлено трудностью раскопок при расположении кабельных линий под усовершенствованными покрытиями.

2. Быстрота определения: время определения места повреждения не должно превышать нескольких часов, что обусловлено необходимостью скорейшего ввода в эксплуатацию кабельной линии.

3. Высокая надежность применяемых аппаратов.

4. Безопасность производства работ.

Существующие методы определения места повреждения силовьгх кабельных линий целесообразно разделить на две группы: относительные методы, позволяющие определять расстояние от места измерения до места повреждения и абсолютные методы, позволяющие указывать место повреждения непосредственно на трассе (географически).

Даже при высокой точности определения расстояния до места повреждения нельзя, однако, гарантировать точность этого места для раскопок на трассе без проверки абсолютным методом, так как даже наличие точных планов не отражает изменения глубины траншеи, незначительных уклонов поверхности и т. п.

В соответствии с изложенным для определения места повреждения необходимо применение не менее двух методов: относительного и абсолютного.

Относительный метод обеспечивает быстроту ориентировочного определения места повреждения, куда должен отправиться измеритель, и уже абсолютным методом уточнить место для раскопок.

В настоящее время получили распространение еле-

дующие методы определения повреждении в силовых кабелях:

I. Абсолютные: а) индукционный, б) акустический.

II. Относительные методы: а) имлульсный, б) колебательного разряда, в) петлевой, г) емкостный.

Большинство из этих методов применяется после осуществления нрожигания поврежденного места кабельной линии в целях снижения величины переходного сопротивления. Рекомендуемые методы определения места повреждения в зависимости от характера повреждения наглядно видны из табл. 1.

4. ПРОЖИГАНИЕ

Снижение переходного сопротивления в месте повреждения до требуемой величины (см. табл. 1) осуще ствляется путем прожигания. Существует большое количество разнообразных прожигательных установок, описамие которых в этой брошюре не представляется возможным. Поэтому ниже описана испытательно-прожигательная установка, применяемая в МКС Мосэнерго в течение ряда лет и дающая вполне удовлетворительные результаты.

Такая установка передвижного типа может быть смонтирована в кузове автомашины, прицепе или разъемной в зависимости от сетевых условий.

Принципиальная схема и общий вид ее оборудования даны на рис. 1.

Установка состоит из следующих элементов:

а) кенотронного выпрямителя для испытания и предварительного прожигания изоляции в месте повреждения кабельной линии:

2) газотронного выпрямителя для дожигания изоляции в месте повреждения до малых переходных сопротивлений;

3) генератора звуковой частоты для индукционного метода измерения и прожигания места повреждения кабеля в раскопке.

Прожигание места повреждения на кабеле следует начинать по кенотронной схеме и вести его до тех пор, пока напряжение прожигания снизится до 15 кв, тюсле чего подключить газотронную часть, замкнув рубильник П.

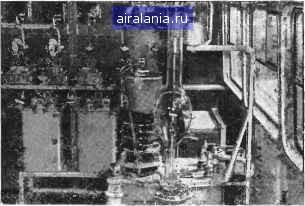

Рис. 1. Кенотронно-газо

а-общий вид газотронной части; б -то же кенотронной; в - лировочный трансформатор 0-250 в, ква; 3-регулировочный 6 ква, 5-трансформатор накала; 6-газотрон; 7-кенотрон; 8-ам 45 200 в; -вольтметр МЭ220/18; /2-вольтметр ЭМ220/6 в: /3- ный 500 в, 50 а; /6-переключатель трехполюсный 120-220-380 в, 5-10 кв; /5-сигнальные лампы; 20-электродвигатель 3 кет; 23-реостат; 24-кнопка управления „Пуск" „Стоп"; 25-амперм кабеля; 29-сопротивление 30 ком
