При прожигании необходимо придерживаться следующего порядка:

Присоединив установку к кабельной линии, в первую очередь рекомендуется включить накал газотронов, которые требуют для прогрева перед работой 5 мин.

Накал кенотронной лампы регулируют по вольтметру 11. Миллиамперметр устанавливают на шкалу 100 ма. После этого повышают напряжение, наблюдая по вольтметру за величиной напряжения, при которой наступают пробои. Пока величина тока прожигания не превосходит 80 ма, за кенотронной лампой особых наблюдений не требуется. Если же ток возрастает до 100-150 ма, то анод лампы быстро накаляется, что может привести к его разрушению. Напряжение при прожигании необходимо поддерживать таким, чтобы ток

Кабель


-------

1-><э1 Ма кабель

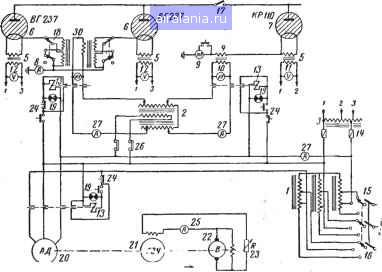

тронная установка. в

принципиальная схема; / - автотрансформатор 120 - 220 - 380 в, 7 кеа; Г-регу-автотраисформатор О-2S0 в, I кеа; 4-испытательный трансформатор 220/42 500 в, перметр М9, 5 а; S-миллиамперметр МЭ1 -100 ма; /О-киловольтметр ЭМ220- магнитный пускатель ПМ-1; /4-предохранители 5 а; /5-рубильник трехполюс-БО а; /7-рубильник однополюсный Б а; /S-переключатель двухполюсный 2/-генератор высокой частоты 3 кет 110-220 е. 1 ООО гц; 22-возбудитель; етр I о: 26-блок-контакт; 27-амперметр нагрузки 100 а; 2S-нож заземления SO-трансформатор газотрона Б-Ю кв.



не превышал 100 ма, т. е. чтобы анод кенотрона не раскаливался до красного свечения. Подключение газотронной части после снижения напряжения прибоя до 15 кв производится следующим образом: прогревают 5-6мин катоды ламп, включают магнитный пускатель 13, повышают напряжение на трансформаторе 30 до максимального значения и замыкают рубильник 17, соединяющий обе части устройства (кенотронную и газотронную) на параллельную работу.

Когда амперметр газотронной части зафиксирует нагрузку; кенотронную часть можно отключить. Для этого отключается автомат кенотронной части.

Напряжение на газотронах поддерживается таким, чтобы ток по амперметру не превосходил допустимой для данной установки величиньг (1-1,5 а). Если на газотронах во время работы заметно появление искр внутри, значит, накал недостаточен (катоды недокалены) и надо увеличить напряжение накала. Кончают прожигание тогда, когда ток достигнет максимального значения и будет оставатьсянеизменным.

Проверка достаточности прожигания производится путем закорачивания рубильником 31 на землю. Если при этом показания амперметра газотрона почти не изменяются, значит, сопротивление в месте повреждения доведено до малой величины.

Прожигание заканчивают тогда, когда переходное сопротивление в месте повреждения снизится до нужной величины в зависимости от предполагаемого метода измерений.

Величина сопротивления проверяется индуктором.

В зависимости от места повреждения на кабеле процесс прожигания протекает различно.

а) Повреждение в целом месте. В этом случае процесс прожигания идет спокойно и через 5-10 мин сопротивление быстро снижается до несколько десятков ом (исключение составляют кабели с очень жирной пропиткой, когда прожигание длится несколько дольше).

б) Место повреждения находится в воде или в мокром грунте. В таких случаях процесс прожигания идет также спокойно, но сопротивление изоляции не снижается ниже 2 000 ом и дальнейшее прожигание никаких изменений не дает.



в) Повреждение в муфтах.. Прожигание в таких случаях длится больше обычного.- Сопротивление колеблется в широких пределах (то снижается, то снова увеличивается). Это связано с процессами в самой прожигаемой муфте. От действия дуги в месте повреждения заливочная масса в муфте расплавляется и заливает место пробоя изоляции, увеличивая ее сопротивление. Такой неустановившийся характер сопротивления изоляции иногда может продолжаться 1-2 ч. Если сопротивление в течение этого времени не снижается, необходимо прожигание прекратить и произвести измерение зоны повреждения кабельной линии методом колебательного разряда, а потом уточнить его на трассе акустическим методом.

В остальныих случаях прожигание заканчивается тогда, когда переходное сопротивление в месте повреждения снизится до величины, требуемой применяемым методом измерений.

5. ИНДУКЦИОННЫЙ МЕТОД

Индукционный метод определения места повреждения основан на принципе улавливания магнитного поля над кабелем, по которому пропускается ток высокой частоты. Метод надлежит применять во .всех случаях, ко гда в месте повреждения кабеля удается получить электрическое соединение одной или двух жил через малое переходное сопротивление.

Метод обеспечивает практически абсолютную точность, имеет широкое распространение в СССР и за рубежом.

При применении индукционного метода по кабелю пропускают ток от генератора звуковой частоты (800- 3000 гц), при этом вокруг кабеля образуется магнитное поле, величина которого пропорциональна величине тока в кабеле. На поверхности земли над кабелем при помощи приемной рамки, усилителя и телефона можно прослу1шать звучание, которое распространяется по пути прохождения тока по кабелю.

Индукционным методом можно определить: "

1. Место повреждения кабеля.

2. Трассу кабеля.
