Токи - и создают магнитное поле, аналогичное полю, получаемому при включении генератора между фазами (рис. 3)-. На это поле накладывается еще поле, создаваемое током 7.

Важно различить оба поля. Междупроводное поле, создаваемое токами - /„ и 7-, (радиальное по отношению к кабелю), убывает пропорционально квадрату расстояния, т. е. значительно быстрее, чем поле отдельного тока.

Поле отдельного тока, следуя закону Био - Савара, линейно убывает с увеличением расстояния от кабеля. .. Если рамку с вертикальной магнитной осью поместить точно над кабелем, то в наушниках кебелеискателя слышится четкий минимум над трассой кабеля, который сопровождается двумя сильными зонами максимального приема по обе стороны кабеля (рис. 8,6).

Междупроводное поле, создаваемое токами - и /jj,, будет находиться на участке кабеля от места подключения генератора до места повреждения. Если удается обнаружить усилителем это поле, то задача точного определения места повреждения кабеля решена.

Так как междупроводное поле значительно меньше поля одиночного тока 1, то поля можно надежно различать только путем коммутации.

На рис. 5 показана схема коммутации. Для этого используется две цепи тока, с .которыми работают попеременно.

Выход генератора звуковой частоты (1-3 кг:) с помощью Электронного коммутатора ЭП попеременно подключается на короткое время (/=0,15 сек) к поврежденной жиле С, то на более длительное время {t= =0,85 сек) к здоровой, заземленной с противоположного конца жиле В.

Последовательно с поврежденной ф,азой С .включается регулировочное сопротивление \R, уравнивающее токи в жилах, что можно .проверить с помощью амперметра, включенного между генератором и свинцовой оболочкой.

Величина тока, посылаемого от генератора в жилы кабеля, изменяется от 5 до 15 а в зависимости от глуби-

ны Прокладки кабеля и коэффициента усиления кабеле-искателя.

Приступая к прослушиванию места повреждения кабеля, желательно предварительно определить зону повреждения импульсным или петлевым методом и вести прослушивание в этой зоне.

При включении электронного коммутатора на поврежденную (фазу С .над трассой кабеля прослушивают-

Занаротка

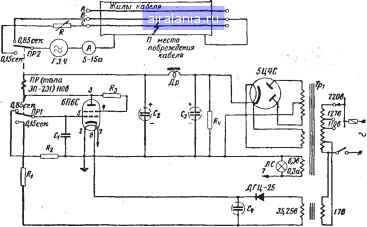

Рис. 5. Схема электронного коммутатора, включенного

иа жилы кабеля.

Л,=4,9 ком; i?2=108,2 кож, fis=24 ком; «4=3.6 ком; Ci=8 мкф; С2=10 мкф\ Сз=10 мкф; C4=S0 мкф. Трансформатор Тр и),=2 100 витков; ПЭ 0 0,12 мм; 1и2=Э90 витков; ПЭ 0 0,12 им.

ся короткие сигналы, имеющие длительность «точки», а при включении на фазу В--длинные сигналы, имеющие длительность «тире», что иллюстрируется графиком рис. 6,G.

На поверхности земли над кабелем при помощи рамки, усилителя и телефона можно прослушать звучание, которое распространяется по пути прохождения тока по кабелю.

Согласно картины магнитного поля рис. 6 точно над кабелем прослушивается звучание коротких импульсов тока (точек), которые идут по трассе кабеля между генератором и местом повреждения и создаются двухпро-

водным полем токов 1 - 1 и 7. За местом повреждения прослушивается звучание длинных импульсов тока (тире), идуших от места повреждения до конца кабеля, имеюшего заземление.

По обеим сторонам от вертикальной оси кабеля прослушивается поле простого тока, текущего по оболочке кабеля к генератору звуковой частоты. До места по-

г=п г= г=-\-т

-ЗОООгц

Короткие сигналы Длинные сигналы

Место повреждения кабеля

Рис. 6. Картина магнитного поля над трассой кабеля.

вреждения поле состоит из коротких и длинных сигналов, а за местом повреждения - только из длинных (рис. 6,6).

Таким образом, по изменению ритма принимаемых сигналов (точек и тире) можно установить место повреждения на трассе кабеля.

Точность определения места повреждения соответствует шагу скрутки жил кабеля.

Определение трассы кабельной линии. При определении трассы кабеля один вывод генератора звуковой частоты присоединяют к здоровой жиле кабеля, другой к заземленной оболочке измеряемого кабеля. Противо-
