положный конец используемой жилы также заземляется (рис. 7).

Величина тока генератора устанавливается от 50 ма до нескольких ампер. При наличии сильных помех или большой глубины залегания кабеля ток генератора приходится увеличивать до 15-20 а. Силовые линии магнитного поля системы токов «жила--земля» имеют форму концентрических окружностей.

(/ о-

Рис. 7. Схема присоединения генератора звуковой частоты Дл.ч определения трассы кабельной линии.

Влево


Влево

ИпраВо

! I ! 1 I

\1<абель



Рис. 8. Пересечение контура приемной рамки магнитным полем. а, в-при горизонтальном расположении рамки; б-при вертикальном расположении рамки; г -при повороте рамки под углом 45°.



Если ось шриемной рамки кабелеискателя расположена горизонтально в плоскости концентрического иоля кабеля (рис. 8,а), то иад кабелем будет наводиться максимальная э. д. с, так. как витки рамки пересекаются максимальным магнитным потоком. При перемещении рамки в стороны от кабеля э. д. с. убывает.

Это свойство используется для ориентировочного нахождения трассы. Если ось рамки расположена вертикально, то точно над кабелем э. д. с. = 0, так как витки рамки не пересекаются магнитным потоком (рис. 8,6). При перемещении рамки в стороны от кабеля э. д. с. будет резко возрастать и затем медленно убывать. Это свойство используется для точного определения трассы кабеля.

Если ось рамки кабелеискателя расположена параллельно оси кабеля (рис. 8,в), то э. д. с. = 0. При нарущении параллельности э. д. с.

4.................

Рис. 9. Схема „двухпроводного питания" для уточнения трассы кабеля индукционным методом.


Ркс. 10. Общий вид кабелеискателя КИ-2М.

возрастает, что используется для определения направления трассы кабеля.

Иногда вследствие большого сопротивления грунта ток заземления растекается от вывода генератора по оболочкам соседних кабелей, находящихся в это время под рабочим напряжением. При этом минимум звучания получается над тем кабелем, по которому течет этот ток, а кабель, который подключен к генератору, вовсе не проел ущиваетсй.

В таких случаях необходимо пользоваться схемой двухпроводного питания, т. е. выводы генератора включаются на две жилы, закороченные с противоположной стороны перемычкой (рис. 9).




Сеть

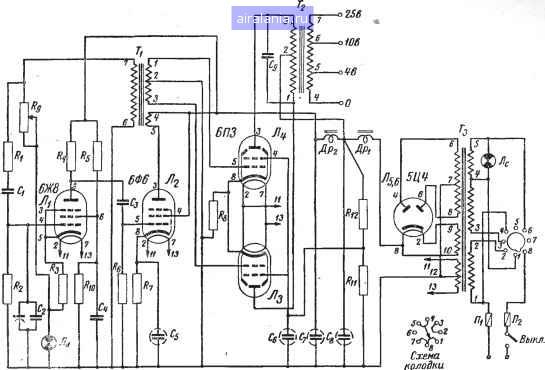

Рис. 11. Схема лампового генератора ЛГ-2.

R,=100 ком: Ri=mQ ком; KiF=I,3 ком; 4=270 ком; /?5=330 ком; Rs=0.5 ком; /?,=0,45 ком; Re=0.25 ком; Rs= 30 ком; Rio = 2,7 кол; fti. /?i2-подбираются при настройке. Ci; Сг цодбираются при настройке; С, = 0.025 мкф; lCi = 0.1 мкф; Се= Ю мкф; С,=10 мкф;

Св=:40 лкб; Cs=0,02 лкеС; - лампа накаливания 3,5 в, 0,28 а.
