Рис. 7.3. Теплоотвод охладителя жидкостной системы охлаждения СПП таблеточного исполнения:

/-алюминиевый теплоотвод для теплоносителя-диэлектрика; 2-медный теплоотвод для водяной системы охлаждения

средой понимается среда, на температуру которой не влияет тепловой рех<им системы «СПП - охладитель».

Теплоотвод состоит, как правило, из профиля с развитой оребренной поверхностью теплоотдачи, токоотвода и элементов соединения его с профилем. Теплоотвод является основной частью, определяющей массогабаритные, тепловые и аэродинамические характеристики всей системы «СПП- охладитель».

В охладителях систем жидкостного охлаждения оребренный профиль входит внутрь корпуса теплоотвода (рис. 7.3).

Профили теплоотводов охладителей для СПП с воздушным охлаждением, выпускаемых по ТУ 16.729.377-82, изготавливаются методом прямого горячего прессования из алюминиевого сплава АД-31 (рис. 7.4).

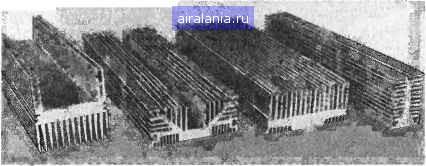

Рис, 7.4. Профили для теплоотводов, изготавливаемые методом прямого горячего прессования




Рис. 7.5. Охладители на основе оребренных стержней для СПП; У-иа ток 10-20 А; 2-на ток 20-40 А; на ток 40-80 А

Они представляют собой оребренную с одной или с двух сторон плиту со специально предусмотренным местом для теплового и электрического контактов СПП. Ребра обеспечивают необходимую поверхность теплообмена. Для повышения эффективности теплосъема для СПП таблеточного исполнения применяют два теплоотвода, а следовательно, два оребренных профиля. В этом случае в профилях предусматривают место для размещения элементов прижимного устройства системы «СПП-охладитель» и токоотвода.

Для СПП штыревого исполнения применяют односторонний теплоотвод, а значит, и один оребренный профиль, в котором предусмотрено место для крепления токоотвода и СПП. Конструкция профиля-ребра их геометрия, толщина, высота, межреберные расстояния-определяются тепловыми и аэродинамическими расчетами, а также промышленной технологией их изготовления. Например, известно, что минимальным по массе является ребро параболической формы, однако из-за сложности его промышленного изготовления отечественные предприятия и многие зарубежные фирмы изготавливают ребра трехугольного сечения. Высота ребер, изготавливаемых методом прямого горячего прессования, как правило, не превышает 60 мм, а толщина 3 мм. Межреберные зазоры профилей теплоотводов (возду1пных систем охлаждения) находятся в пределах 6-12 мм. Толщина плиты основания колеблется в зависимости от типа СПП от 10 до 30 мм. Для предохранения СПП от коррозии на контактные поверхности теплоотвода устанавливают иногда прокладки из меди, серебра и других



Таблица 7.5. Габаритные и присоединительные размеры накатных охладителей

Тип охладителя

Высота, мм

Присоединительные размеры

0211; 0321

М5-7Н,12; М6-7Н,12

0421; 0431; 0341

М6-7Н,12; М8-7Н,16;

М10-7Н,18

0531; 0631; 0451

М8-7Н,16; М12-7Н,22

Примечание. Наружный диаметр охладителей 40 мм.

высокотеплопроводных материалов. Контактные поверхности оребренных профилей характеризуются высокой степенью чистоты, шероховатость контактных поверхностей теплоотводов в состоянии поставок профиля не превышает, как правило, 6 мкм. Для улучшения качества их контактов с сопрягаемыми деталями на них наносятся специальные теплопроводящие смазки типа КПТ-8 (ГОСТ 19783-74), снижающие тепловые контактные сопротивления на 30-40%.

В целях сних<ения трудоемкости производства, материалоемкости и массогабаритных параметров теплоотводов для СПП штыревого исполнения на токи до 80 А применяется новый, более прогрессивный и экономичный способ их изготовления - способ прямой поперечной накатки оребрения на круглые стержни.

Таблица 7.6. Предельно допустимые параметры накатных охладителей типов

Параметр и единица измерения

Значение параметра

0211

0321

0421

0431

Тепловое сопротивление «контактная поверхность охладителя-охлаждающая среда», °С/Вт, не более:

при естествешюм охлаждении

при принудительном охлаждении

Перепад давления потока охлаждающей среды между ребрами охладителя. Па, не более

Крутящий момент, Н м, не менее

-

Средняя скорость набегающего потока охлаждающей среды в воздуховоде, м/с

Масса, кг, не более

0,075

0,075

0,11

0,11
