В любой ИЗ следующих двух форм: Z= (Zco + Zo/Px. х) [Рх. хЛ/(1+ + Рх. хЛ)] «;Zco + Zo/Px. (определение в режиме возбуждения током, удобное при низких внутренних полных сопротивлениях)

или 1/Z=(1/Z«,+ 1/ZoPk.3)[Pk.3/(1 + Pk.3)] I/Z00 +

+ 1/ZoPk. зА (определение в режиме возбуждения напряжением, удобное при высоких внутренних полных сопротивлениях).

2. Параллельная об1ратная связь уменьшает входное полное сопротивление операционной схемы в Рх хЛ раз.

Последовательная обратная связь увеличивает входное полное сопротивление операционной схемы Рх.хЛ раз.

Упрощенные выражения полных входных сопротивлений основных операционных схем приводятся в табл. V.

3. Обратная связь по напряжению уменьшает выходное полное сопротивление операционной схемы в Рх. хЛ раз.

Обратная связь по току увеличивает выходное полное сопротивление операционной схемы в Рк. зЛ раз.

Упрощенные выражения для определения полных выходных сопротивлений основных операционных схем приведены в табл. VI.

Список литературы

1. Blackman R. В., Effect of feedback on impedance, Bell Syst. Tech. J., 22

(Oct. 1943), 268-277.

2. Mulligan J. H., Signal transmission in nonreciprocal systems, Proc. Sympo-

sium on Active Networks and Feedback Systems, New York. April 19-21, 1960, pp. 125-153.

3. Pacak M,., Study of feedback, Habilitation Thesis, Technical University, Faculty of Electrical Engineering, Prague, 1967 (in Czech).

4. Lindquist C. S., Differential amplifier input impedance and Blackmans impedance relation, IEEE Trans. Electron Devices, (August 1972), 990-993.



Мультипликативные погрешности операционной схемы умень-лаются с уменьшением сигнала возбуждения, и при нулевом сигнале они исчезают. Динамические погрешности влияют толь-ад на работу высокоскоростных схем, и в ряде случаев, когда эечь идет о медленных схемах, они никак себя не проявляют.

Аддитивные погрешности (сдвиг и шумы) присутствуют всегда. Они наблюдаются в любом частотном диапазоне и особенно заметны на постоянном токе. Проявляются они в виде самопроизвольных флуктуации величины выходного сигнала операционной схемы; их основной причиной являются источники погрешности операционного усилителя Еош, 1~ош, /+ош, которые были лишь упомянуты в гл. 7. Теперь мы рассмотрим их подробно.

11.1. Основные соотношения

11.1.1. Выходные и входные погрешности операционной схемы

На рис. 11.1, а представлен упрошенный вариант операционной схемы рис. 7.7, в котором источник сигнала представлен только его внутренним сопротивлением Zr. Все, что в этих условиях появляется на выходе, является погрешностью. Обозначим ее Яош. вых и назовем напряжением выходной погрешности операционной схемы. В соответствии с уравнением (7.7а) ее величина составляет Еош.вых=С1-ош+01+ош + ЕЕош- Как и в разд. 7.3.1, коэффициенты передачи С, D, F можно разделить на составляющие Са, Do, Fq, отражающие пассивное прохождение сигнала (Л=0), составляющие Сх, Doo, Foe, соответствующие идеализированному операционному усилителю (Л = оо), и коэффициент рЛ, равный петлевому усилению:

ош.вых = КСоо + Со/И) + (Dx -{-Djm /ош +

+ (foo + fo/M)£om][P4/(l -ЬИ)]- (11-1)

Уравнение (11.1) слишком громоздко для практических расчетов, но оно допускает множество упрощений. Однако чрежде, чем их сделаем, введем еще одно понятие.

СДВИГ



Представьте, что вместо источника сигнала введен некий другой источник напряжения, обозначим его через Еат.вх (рис. 11.1,6), и будем регулировать его напряжение в каждый момент таким образом, чтобы выходное напряжение операционной схемы было равно -нулю (ср. определение -напряжения вход-

Операи,ионнь1Й усилитель


Вхвд

операнивннаи схемы

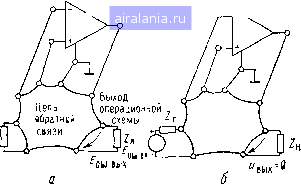

Рис. 11.1. Определение выходного ош вых (а) и входного ош вх (б) напряжений погрешности операциопной схемы. Первое наиряженме определяется в условиях нулевого входного сигнала, второе - ири нулевом выходном напряжении Величина включает также влияние внутреннего

сопротивления источника сигнала Z.

ной погрешности операционного разд. 2.1.1). По уравнению (7.8)

усилителя ош, даннее в

(11.2а)

ош.вх -ош.вых.

(11.26)

Определенное таким образом напряжение £ош. вх назовем напряжением входной погрешности операционной схемы. Используя уравнение (11.1) и выведенное раньше выражение G={G + + Со/рЛ) [рЛ/(1-1-РЛ)], получаем

£ош.вх = -КСоо -КСо/И "ош + Р-+ад) +

+ (F + Fo/PЛ) E,JI{G-f GA). (11.3)

Оба параметра широко используются. Напряжение выходной погрешности ош. вых является непосредственно измеряемым абсолютным показателем выходной аддитивной погрешности операционной схемы, в то время как напряжение входной погрешности Еош.их позволяет быстро определить отношение сиг-

Погрешность, приведенная ко вхоцуЛрим. ред.
