выполненного в виде усилителя с резистором в цепи обратной связи. Сначала рассмотрим идеальный источник тока, подсоединенный к частотно-независимой операционной схеме (рис. 12.14,а). Выходное напряжение шумов

(12.38)

наблюдаемое в полосе частот Л/, снова имеет три составляющие: составляющую напряжения Ещ, токовую составляющую ImR и резистивную составляющую yAkTRAf.


ш вых

Резистор без шумов


ш.вы>

Эквивалентный входной ток шумов

Усилитель без шумов

Рис. 12.14. Шумы преобразователя ток - напряжение. И первая (а), и вторая (в) эквивалентные схемы дают один и тот же эквивалентный входной ток шумов /ц, (б).

Уравнение (12.38) аналогично по виду уравнению (12.25), и зависимость Яш. вых от R также следует графикам рис. 12.11: выходной шум увеличивается с увеличением сопротивления обратной связи R. Однако, поскольку выход с шумами плохо просматривается на осциллографе, то можно дать первую рекомендацию: чтобы устранить возмущающее влияние шумов, следует использовать резистор R с достаточно малым сопротивлением. Но малое сопротивление обратной связи означает малый коэффициент усиления сигнала. Следовательно, к первой рекомендации нужно добавить вторую: уменьшенный коэффициент усиления следует поднять с помощью резистивной Т-образной цепи.

Такой подход является совершенно неправильным. Выходное напряжение шумов, если его не соотнести с напряжением выходного сигнала, недостаточно для определения шумовых характеристик. Так как оба выходных напряжения изменяются в зависимости от величины R, то лучше отнести их ко входу.

Деление на коэффициент усиления с обратной связью \G\=R дает эквивалентный входной ток шумов

/.,, = Y{EjRf-\~ (Г 4kTAf/R. (12.39)



Вклады шумов операционного усилителя

ViEjRr + (rj (12.40)

ш шумов резистора обратной связи

УШГКЩ (12.41)

представлены диаграммами шумов (рис. 12.15) для двух частотных диапазонов. При R - Q коэффициент усиления сигнала равен нулю и эквивалентный входной ток шумов /ш.вх равен бесконечности. С увеличением R вклад составляющей напряжения Em/R уменьшается. Цри величине

R=EJJ\ (12.42)

составляющая напряжения исчезает на фоне независимой токовой составляющей которая представляет минимальный шу--мовой фон, который достижим в данном операционном усилителе.

Однако прежде, чем это произойдет, резистивная составляющая yikTAf/R станет доминирующей в значительном диапазоне изменения величины сопротивления резистора обратной связи. В случае операционного усилителя с ПТ-входом и частично при биполярном усилителе в более широкой полосе частот неправильный выбор величины R ведет к тому, что максимально возможное отношение сигнал/шум ограничивается не только шумами операционного усилителя, но и тепловыми шумами резистора обратной связи. Чтобы достичь максимально возможного отношения сигнал/шум 1вх ~ш в операционной схеме, возбуждае--мой источником тока, уровень сопротивления цепи обратной связи должен быть очень высок.

Как мы поступим с этим выводом? Либо мы обратим внимание на тот факт, что в соответствии с уравнением (12.39) и рис. 12.14,6 резистор обратной связи R дает вклад в ток входных шумов /ш.вх не за счет напряжения тепловых шумов, а скорее за счет тока тепловых шумов AkTAf/R, который уменьшается с увеличением R. Или мы примем за основу, что в соответствии с уравнением (12.38) и рис. 12.14, а напряжение тепловых шумов резистора обратной связи AkTRAf как одна из составляющих напряжения выходных шумов Ёш. вых увеличивается пропорционально ] ?, в то время как напряжение выходного сигнала увеличивается пропорционально R. В обоих случаях мы приходим к тому, что увеличение сопротивления обратной связи ведет к улучшению отношения сигнал/шум.

Величина резистора обратной связи R определяется в основном диапазоном входного тока сигнала. Ток величиной 1 мА аельзя изме1рить при использовании резистора 1 МОм, так как



ДЛЯ ЭТОГО потребовался бы усилитель с диапазоном выходного напряжения 1 кВ. Однако такой грубый случай к нам не относится; мы больше интересуемся измерением очень малых токов.


ш (x)

<о о

да с;

.ш с

Ы Юк ЮОк Ш ЮМ ЮОМ 1Г юг ЮОГ IT Сопротивление обратной связи /?,0м


ЮОк 1М ЮМ ЮОМ 1Г 10Г ЮОГ Сопротивление обратной связ>1 /?, Ом б

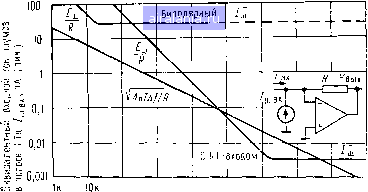

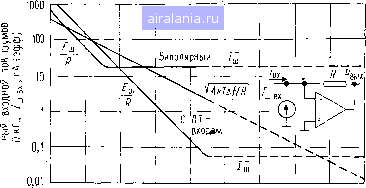

Рис. 12.15. Диаграммы шумов преобразователя ток - напряжение в полосе

частот 10-10 000 Гц (а) и 0,01-1 Гц (б). Пунктирные линии на верхней диаграмме получены экстраполяцией (этот диапазон Сопротивлений обратной связи недостижим из за шунтирующего действия емкости CJ, См. разд. 12 2 5). Биполярные ОУ нельзя использовать для схем с У? > 10 МОм из-за тока (см. разд. 112.5). а -Af=10 кГц, Г=300 К, биполярный £=0,65 мкВ (эфф.),

ш = 18 пА (эфф.), с ПТ-входом: Е=1,6 мкВ (эфф.), /-=57 фА (эфф.); б -Af=l Гц, =300 К, биполярный: Ящ=0,5 мкВ (пик.), /-п,=27 пА (пик.), с ПТ-входом: Е=5,& мкВ

(пик.), /-ш=3 фА (пик.).
