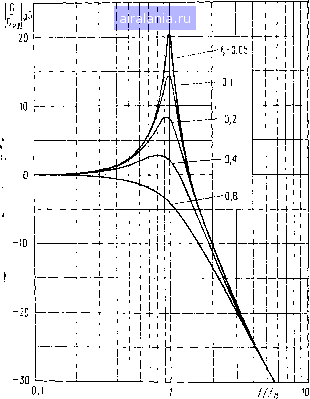

Рис 13 16 Нормализованная частотная характеристика коэффициента усиле ния с обратной связью операционной схемы второго порядка при различных значениях коэффициента затухания £ [уравнение (13 18)]

Запас устойчивости по фазе Фт = 90°-arctg(/c p) равен

Ф„=90° -arctg (l/2 Yyr\J2t?), (13.20)

где сделана подстановка значения частоты среза:

fc=falVW+\+2l\ (13.21)

в табл. 13.2 собраны величины показателей относительной устойчивости, выделенных по формулам (13.17), (13.19) и (13.20) для различных значений коэффициента затухания t,. При малом запасе устойчивости по фазе Ф,п<30° согласие с табл. 13.1 достаточно хорошее. При более употребительных значениях Фт>60° косвенные-показателд Мр и о для onepaiLHOjti



Запас устойчивости по фазе Ф„. град

Резонансный пик Лр, дБ

Относительное перерегулирование С7, %

Относительный декремент D = :/а2

Коэффициент затухания t,

Нормализованная частота резонанса

Нормализованное время пе-ререгулирова-ния Ш„р

1,687

1,182

>108

0,949

9,66

>103

0,803

5,27

- 0,0

0,697

0,168

4,38

0,612

0,501

3,97

13,3

56,8

0,541

0,644

3,74

18,1

30,5

0,478

0,737

3,58

23,3

18,4

0,420

0,804

3,46

28,9

11,9

0,367

0,855

3,38

35,0

0,317

0.894

3,31

41,6

0,269

0,925

3,26

48,9

0,222

0,949

3,22

56,9

0,176

0,969

3,19

11,7

65,9

0,132

0,982

3,17

15,2

75,9

0,087

0,992

3,15

21,2

87,2

0,044

0,998

3,14

ой схемы второго порядка оказываются несколько более опти-к1истичны.

j. При работе с экспериментально измеренными перерегулиро-

Еанием (выбросом) или пиком для определения запаса устой-ивости по фазе следует использовать табл. 13.2 как более лизкую к действительности. Быстрое преобразование данных измерения возможно с помощью графиков рис. 13.17. Чтобы )перационная схема была надежно устойчивой с запасом устой-швости по фазе хотя бы 60°, резонансный пик (частотная оцен-и) не должен превышать 0,5 дБ, и относительный выброс (вре-1енная оценка) не должен превосходить 10%. Значительно ме-lee строгие границы Mp«2,5 дБ и a«25% соответствуют удов-летворительном-у запасу устойчивости по фазе Фт=45°.

[оказатели относительной устойчивости операционной схемы второго порядка

с коэффициентом усиления <?=<?ид/(1+2Cs/Mn + s/(o2„)



Четвертый столбец в табл. 13.2 содержит значения относительного декремента D. Это еще один показатель относительной устойчивости из временной области, позволяющий хорошо классифицировать менее устойчивые операционные схемы с запасом устойчивости по фазе меньше 30°. Относительный декремент

5 2

30 25

40 50 60 70 Запас по фазе Фт.граД

Рис. 13.17. Связь перерегулирования а и резонансного максимума Мр с запасом устойчивости по фазе Ф.

Графики соответствуют резистивной операционной схеме второго порядка (табл. 13 2) и в качестве приближенной оценки могут использоваться для любой резистивной операционной схемы, имеющей затухание ниже критического.

есть отношение первого и второго выбросов переходной характеристики

D = e2«S/1i=S?. (13.22)

Сравнение с (13.176) показывает, что относительный декремент операционной схемы второго порядка есть всего лишь другое выражение для ее относительного перерегулирования о:

D\la\ (13.23)

Из табл. 13.2 можно сделать практический вывод: затухание собственных колебаний в достаточно устойчивой операционной схеме так велико, что второй выброс не виден при непосредственном наблюдении на осциллографе, - он более чем в сто раз ниже первого.

13.1.6. Емкостная нагрузка выхода

Заключим эту в достаточной мере теоретическую часть главы практическим примером. Емкостная нагрузка входа и выхо-да операционного усилителя является, возможно, наиболее ца-
