обратной связью, то некоторые задачи оказываются неразрешимыми с помощью операционных схем или могут быть решены только при определенных компромиссах. Мы сталкивались с такой задачей в разд. 7.4.4 (источник тока для индуктивной нагрузки). Другой пример - дифференцирование переменного напряжения.

Формально схема идеального параллельного дифференциатора, показанного на рис. 13.21, имеет желаемое операционное уравнение Ивых=-C"i7?2 (d«Bx/(iO. но такой дифференциатор самовозбуждается. Сама цепь обратной связи вносит в разомкнутый контур явно выраженный полюс на частоте

f=l/2nC,R, (13.28)

(характеристическая частота дифференциатора), которая соответствует апериодическому инерционному звену R2C1 в цепи обратной связи. Взаимный наклон характеристик Л и 1/р

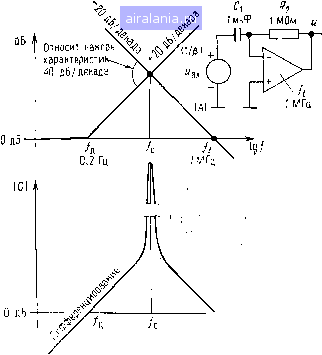

Рис 13 21 Дифференциатор с нескорректированной частотной характеристикой-сильно недодемпфированная операционная схема второго порядка =0,5У/д ,«0,0002, /д=1/2яС1/?2.



приближается к критическому значению 40 дБ/декада в окрестности частоты сопряжения. Дифференциатор ведет себя как слабодемпфированная операционная схема с коэффициентом затухания =0,5У/д < согласно (13.14); =0,0002 для типичного низкочастотного дифференциатора (t«=Ci/?2 = 1 с), реализованного с Помощью обычного операционного усилителя. Наличие резонансного пика ведет к увеличению шумов в выходном на-

Относит наклон характеристик 20 дБ/декада


„500пФ


Емкость Сг,

Рис. 13.22. Частотная коррекция дифференциатора. Резистор R, устраняет острый резонансный максимум на частотной характеристике, конденсатор сужает полосу пропускания шумов (пунктирная линия). f. = l/2nCiR,, f, = U2KC,R,, f,=.l/2nCj%.

пряжении на частотах, близких к частоте сопряжения, и любой малый дополнительный фазовый сдвиг, например небольшое фазовое запаздывание у операционного усилителя, приведет дифференциатор в автоколебательный режим.

Согласно правилам, выведенным в разд. 13.1.2, устойчивость операционной схемы улучшается при уменьшении наклона частотной характеристики петлевого усиления перед концом активной полосы частот (рис. 13.22). Включение малого сопротивления Ri создаст нуль на частоте fi = l/2nCiRi, который прекратит спад коэффициента обратной связи при примерном значении Ri/Ri- Величина Ri определяется так, чтобы уменьшить спад в диапазоне, равном примерно половине частотной декады. Отсюда с помощью простых вычислений получим, что

RJR2

-ДЛИ i?iSig0jig2jB предыдущем примере

(13.29)







Рис. 13.23. Осциллограммы, демонстрирующие влияние частотной коррекции на динамические характеристики дифференциатора

Дифференциатор (Тд=1 с) иа операционном усилителе с ПТ-входом WSH 218 (/ = 1 МГц) возбуждался сигналом треугольной формы с наклоном ±5 В/с (верхний луч). Реакцией идеального дифференциатора должен быть меандр с амплитудой ±5 В. Реакция реального дифференциатора без частотной коррекции (а) представляет собой почти незатухающую синусоиду, наложенную на сигнал прямоугольной формы Осциллограмма б соответствует дифференциатору, имеющему в цепи частотной коррекции резистор Ri = 47G Ом, осциллограмма в соответствует; частотиой коррекции резистором = I кОм, Дополнительное включение конденсатора Сз-470 пФ дает осцилограмму г.
