зано на рис. 13.30. Емкость длинного входного коаксиального кабеля Сх и внутренняя емкость источника тока сигнала Свх изолируются сопротивлением R, емкость выходного коаксиального кабеля - сопротивлением R".

0д5-

ОЮО мкФ ЮкОм

1 МОм

1/2 яСл/?? О.ШГц

\linCR rule кГц

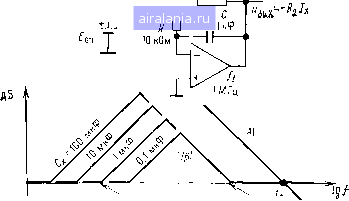

Рис. 13 29. Коррекция частотной характеристики преобразователя ток -напряжение, применяемого для измерения токов утечки электролитических конденсаторов

Вместо комбинации элементов R, С можно включить последовательно с проверяеиыи конденсатором резистор 10 кОм.

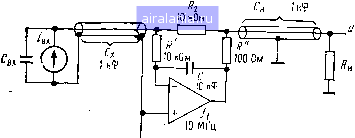

Рис 13.30 Развязка быстродействующего преобразователя ток - напряжение от больших емкостных нагрузок на входе и выходе.

Емкостный шунт симметрирующего сопротивления Rc» (рис. 13.31) связан с компенсацией дифференциальной входной емкости операционного усилителя Сд. Два корректирующих кон-денсатора, С -СУшшльзуютсяис-целью-не допустить умепь-

шения коэффициента обратной связи на высоких частотах. Во многих случаях второй конденсатор С" можно не ставить, так как собственная входная емкость С+синф выполняет его функции.

Рис. 13 31 Схема шунтирования симметрирующего резистора /?см, которую иногда необходимо применять при больших значениях сопротивления обратной связи или в схемах с быстродействующим ОУ. Часто роль корректирующего конденсатора С выполняет входная синфазная емкость С+„„ф.

13.2.4. Операционная схема с бустером

Токовый бустер"" с единичным коэффициентом усиления по напряжению, включенный в контур операционного усилителя, ухудшает устойчивость операционной схемы. Тому есть две причины: сочетание индуктивности проводов питания и фазового сдвига бустера. Влияние первой устраняется иодходяшей обвязкой (разд. 13.2.6), влияние второй - подходящей частотной коррекцией (рис. 13.32). Вводимый бустер рассматривается как инерционное звено, и на высоких частотах сигнал, проходящий через быстродействующую цепь обратной связи на конденсаторе С, доминцрует над сигналом, прошедшим через бустер, подобно тому как это бывает при отделении нагрузочной емкости.

Использование бустера напряжения имеет еще одну особенность. Его коэффициент усиления К, больший единицы, увеличивает коэффициент усиления во всей петле, и высокочастотные полюсы операционного усилителя, находящиеся обычно ниже

1 Бустер - это усилитель мощности, каскадно включенный последовательно с операционным усилителем. Токовый бустер увеличивает выходной ток, его коэффициент усиления по напряжению приблизительно равен единице. Бустер напряжения увеличивает выходное напряжение, а также, возможно, и ток Сдвиг, нелинейность и нестабильность коэффициента усиления бустера несущественны, так как подавляются за счет коэффициента усиления (разомкнутого) предшествующего .операционного усилцд-еля.

ОСИ О ДБ, нкчинак)т влиять на работу схемы. К счастью, дополнительное усиление К обычно компенсируется равным ослаблением вделителе обратной связи, так что компенсация, описанная выше, оказывается достаочной (рис. 13.33).

10 к Ом

100 пФ

Токовый бустер

100 ом

Рис. 13.32. Компенсация сдвига фазы в токовом бустере. Компенсация производится тем же способом, что и компенсация емкостной нагрузки на выходе, - организацией высокочастотного контура обратной связи через конденсатор С.

Ослабление t/A" -1/10

100 В

бустер напрямвния, усиление /(= Ш

Рис. 13.33. Ко1пенсация сдвига фазы в бустере напряжения (та же схема,

что и на рис. 13.32). Дополнительное усиление, которое дает бустер напряжения, обычно гасится делителем обратной связи и не представляет никакой опасности для устойчивости операциои-

ной схемы.

13.2.5. Коррекция частотной характеристики \

tоперационного усилителя

До сих пор все меры по повышению устойчивости относились к цепи обратной связи (Р) и не касались операционного усилителя {А). Действительно, других возможностей нет при использовании операционного усилителя с фиксированной частотной коррекцией.

Доступ к внутренним точкам частотно-программируемого операционного усилителя предоставляет большую свободу для
