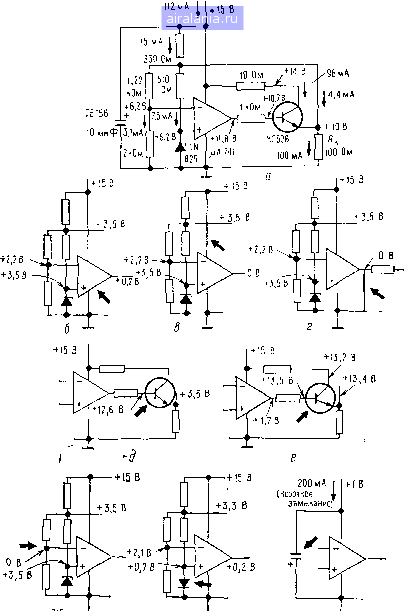

Рис. 14 2. Определение неисправностей в цепях постоянного тока схемы источника опорного напряжения. Нормальные уровни напряжений и токов указаны на базовой схеме (а). Схемы б-и соответствуют различным неисправностям: б - неисправному ОУ, в - обрыву в цепи питания, г - короткому замыканию выхода ОУ на землю, д - обрыву в цепи эмиттера тр а пиетОЕаедепдожшу 1;Дцш-р а нзистор ажх>бръ1Ву-реашаюра.13-цецравшц» ному (обратному) включению стабилитрона, « - обратному включению электролитяче-

ского конденсатора.



тряхиванием или простукиванием платы и смотрите, проявите» ли сбой на осциллографе, постоянно подключенном к выходу.

Вот ошибки, часто встречаюшиеся при изготовлении: непро-паянное соединение, плохо пропаянное соединение, разрыв медного щроводника, случайно напаянный мостик между двумя точками, ошибка на порядок в величине сопротивления, перепутанные резисторы, поставленный наоборот диод или электролитический конденсатор, перепутанные выводы транзистора или операционного усилителя, контакт между корпусами транзисторов, пропущенный соединительный провод.

Неисправности по переменному току сравнительно редки. Если операционная схема генерирует автоколебания, то обычно не в порядке частотная коррекция. Керамический конденсатор-надежный элемент, его ориентация безразлична, поэтому почти единственная цричина отказа - неправильно выбранное значение его емкости. Если с виду все в порядке, пропаяйте все пайки и проверьте последовательные резисторы. Автоколебания источника питания - трудная для обнаружения ошибка.

Выводы

Собственный опыт лучше самого лучшего совета. Так чт<* берите операционный усилитель и сделайте что-нибудь самиГ

Литература

1 Smith J I, Modern Operational Circuit Design, Wiley, N Y, 1971, Chap. 1&.

ПРИЛОЖЕНИЕ

Таблица 1

Идеальные значения параметров основных операционных схем

Операционная схема

Коэффициент усиления:

Усилитель напряжения




Преобразователь напряжение - ток

Преобразователь ток - напряжение

Усилитель тока

Инвертор напряжения

Параллельный преобразователь напряжение - ток

Повторитель напряжения

вых

2 /вых




В схеме «В» вместо «вх должно быть «и. - Прим. ред.
