3.3.2. Составной дифференциальный каскад

Каскад, показанный на рис. 3.14, а, является основой наиболее широко используемых интегральных операционных усилителей [32]. Дифференциальный каскад с общей базой (7"i, Гг), которому предшествуют эмиттерные повторители (7"з, Т4), функционально эквивалентен комплементарной модификации базовой схемы рис. 3.1, а. Кажущееся ненужным усложнение схемы исключает трудности, связанные с малым усилением по току боковых интегральных транзисторов р-п-р-типа, и в дополнение к этому имеет то преимущество, что допускает подачу на вход больших синфазных и дифференциальных напряжений.

Фактическая реализация усилительного каскада призвана подавлять зависимость коллекторных токов входных транзисторов в рабочей точке от технологического разброса коэффициентов усиления по току боковых р-л-р-транзисторов. На рис. 3.14,6 [33] (ОУ типа LM. 101А фирмы National Semiconductor) коэффициент усиления по току каждого р-п-р-транзистора стабилизирован на значении 4 путем разделения их коллекторов на два сегмента с отношением плош.адей 4 : 1 и подключения меньшего сегмента обратно к базе. Коллекторная нагрузка формируется токовым инвертором.

На рис. 3.14, S [34], [35] (ОУ [хА 741 фирмы Fairchild) усиление обоих транзисторов Ti, Т2 не контролируется, и рабочие токи входного каскада стабилизируются контуром ОС, замыкаемым через токовый инвертор (Г5, Те).

3.3.3. Дифференциальный каскад со следящей обратной связью

Следящая ОС представляет собой метод, при котором напряжение коллектора или стока отслеживается нацряжением на базе или затворе транзистора. Применение этого метода к входному каскаду ОУ влечет за собой повышение КОСС и входного синфазного сопротивления и уменьшение входной синфазной емкости и входного тока смещения.

Автор этой схемы Роберт Дж. Видлар является пионером в проектировании схем, технологии производства и применении интегральных ОУ. С 1964 по 1970 г. он разработал ряд монолитных интегральных схем, которые вызвали революцию в аналоговой электронике.

стора Ti. Поскольку здесь имеет место инверсия сигнала, данная конфигурация называется инвертором тока. Второй эмиттерный повторитель Гб уравнивает нагрузку входного каскада. В целом данный каскад обеспечивает также преобразование дифференциального сигнала в однополярный, что необходимо для правильного возбуждения выходною каскада (транзистор Г?), сохраняя при этом наиболее ценные свойства каскада с дифференциальным выходом, такие, например, как чисто дифференциальное усиление и подавление изменений синфазного сигнала.

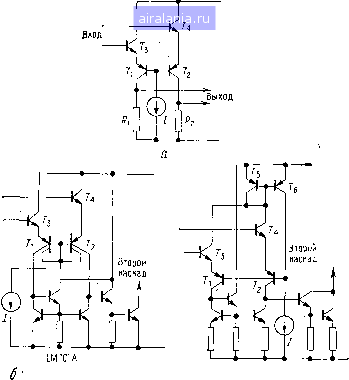

Рис. 3.14. Составной дифференциальный каскад, которому не требуются высококачественные р-л-р-транзисторы (а). Детализированные схемы бив представляют собой пример стабилизации рабочих коллекторных токов в двух наиболее широко используемых ОУ общего назначения.

На рис. 3.15, а [27], [36] дифференциальная каскодная схема со следящей ОС образована входными транзисторами Г,, и вспомогательными транзисторами Гз, Ti, которые отслеживают напряжение на эмиттерах Т\, Гг через эмиттерный повторитель Тъ и диод Д [11]. Показанная на рис. 3.15,6 [37] комплементарная каскодная схема -всего лишь упрощенный вариант описанной выше схемы.

Представленный на рис. 3.15, в [37] каскад, собранный по схеме Дарлингтона на комплементарных транзисторах, сохраняет преимущества каскада со следящей ОС и в дополнение к этому быстрее отрабатывает большие сигналы за счет больших рабочих токов во внутреннем дифференциальном каскаде (Гз, Ti).

Получению очень простого решения смешанной каскодной схемы, показанной на рис. 3.15,3 [38], способствует отрицательное напряжение затвор - исток полевого транзистора. Этот метод применим также и в каскаде с ПТ на входе [39].

Для расширения диапазона входных синфазных напряжений подходящим -М€теяамддя€тся включение входных ПТ-по-схеме истсашвых повторителей



Выход


Вход


Рис. 3.15. Дифференциальный каскад со следящей обратной связью. Введение следящей ОС иа входные транзисторы позволяет применять супер-р-траязн-сторы с низким напряжением пробоя перехода коллектор - база (схемы а - в), улучшает режекцию синфазного сигнала (схемы г - е) я увеличивает синфазное входное

сопротивление.

(рис. 3.15,5). Другой пример показан на рис. 3.15, е; резисторы R расщепляют здесь рабочий ток /, а резисторы Ri восстанавливают уровень синфазного напряжения на входе.

3.3.4. Внешняя настройка нуля напряжения сдвига

Операционный усилитель обычно снабжен дополнительными выводами для настройки нуля входного напряжения сдвига.-
