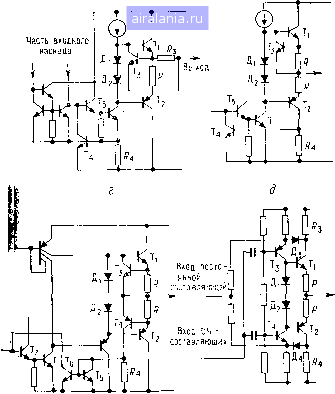

В схеме рис. 3.20, а использован простой каскад, собранный на транзисторах Гг, Гз по схеме Дарлингтона, в схеме б добавлен л-р-л-транзистор Гз. В схеме в вместо диода Д1 использован обеспечивающий усиление по току транзистор Гз; чтобы ограничить ток покоя выходного бустера, Д2 включают последовательно с базой Гз [17]. В схеме г [48] выходному бустеру предшествует эмиттерный повторитель Г3. Полностью активное исполнение диодов Дь Дг, представленных комплементарными транзисторами Гз, Г4, показано на рис. 3.20, д. Модификация е [34] делает возможным выбор произвольного смещения за счет изменения отношения сопротивлений Ri/Ri.

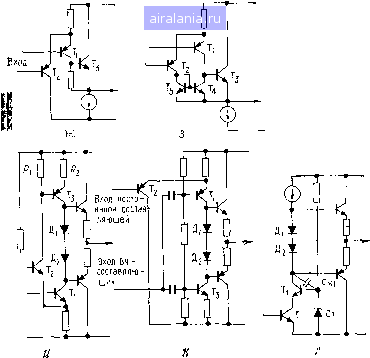

Выходной каскад на рис. 3.20, ж, схема которого собрана на комплементарных транзисторах, имеет дифференциальный вход со стороны баз транзисторов Г], Гг и однополярный выход, обеспечивающий усиление по току за счет эмиттерного повторителя Г3. Модификация схемы для монолитного исполнения (рис. 3.20,3) [27] включает в себя токовый инвертор (Г4, Г5), отслеживающий выходной сигнал. В выходном каскаде используется также активная коллекторная нагрузка (схема и); два входа этой схемы удобно использовать для суммирования постоянной и переменной составляющих сигнала в случае организации параллельных каналов (разд. 3 5). Еще один метод такого суммирования показан на схеме к. Каскодная схема, такая как каскад на транзисторах Г, Ti на рис. 3.20, л, предназначена для широкополосных ОУ и для ОУ с быстрым установлением. При больших и быстрых из-

Вход Постоянной Мставлян)

14еи Входы

Вход вч составляющих


выходного каскада.

режиме покоя мощности; ж, з - для преобразования дифференциального входа увеличения скорости нарастаянт- - - - -----



менениях выходного напряжения емкость коллекторного перехода cri транзистора Ti перезаряжается через низковольтный стабилитрон Ст и не нагружает предварительный усилительный каскад.

3.4.3. Защита от короткого замыкания

Наиболее частыми опасными случайностями, которые происходят с операционным усилителем, являются короткие замыкания его выхода на землю или на шину питания. Такое замыкание вызывает перегрузку как токового бустера, так и предшествующего ему каскада усиления. Отсюда следует необходимость внутреннего ограничения тока короткого замыкания на выходе ОУ.


I-IX--

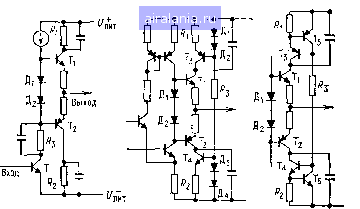

Рис. 3.21. Схемы, ограничивающие Простые ограничивающие ток резисторы в цепях коллекторов уменьшают максималь решает эту проблему довольно сложным способом (б). Наиболее часто испольяурмые, тока отрицательной полярности. Диодное ограничение (ж) осуществляется за счет фяк-



Токоограничивающие резисторы Ri, R2, R3, показанные на схеме рис. 3.21, а, уменьшают размах выходного напряжения и по этой причине не используются в новых схемных разработках.

Более эффективное ограничение возможно при замене ограничительного резистора нелинейным устройством, как показано на рис. 3.21,6. При малых выходных токах величина напряжения, падающего на резисторах Ri, R2, также мала. Диоды Д]-Д4 не проводят ток, а транзисторы Гз, Г4, получающие смещение от общего резистора R3, открыты. При коротком замыкании выхода или перегрузке положительной полярности напряжение на базе транзистора Гз ограничено диодами Дь Дг и транзистор Гз закрывается; а Г] открывается. Аналогичная ситуация наблюдается при отрицательном возбуждении. Справа на схеме 6 показана возможная замена диодов транзисторами. Шунтирующие конденсаторы препятствуют увеличению входной емкости токового бустера за счет эффекта Миллера.

На рис. 3.21,6 показано несколько модификаций ограничения выходного тока в эмиттерной цепи. В первом случае применена пара включенных встреч-


fOK короткого замыкания выхода.

*ый размах выходного напряжения (а). Замена резисторов нелинейными устройствами хемы показаны на рис. в, г. Схемы д, е склонны к самовозбуждению при ограинченин ЗДроваиного смещения-базгтранзисторотг-Тат-
