ухудшают стабильность входного напряжения сдвига и увеличивают шумы Это то, чем приходится платить за уменьшение нормализованной крутизны входного каскада

3 5 2 Примеры построения схем

Как показано на рис. 3 24, остаются еще другие способы частотной коррекции операционного усилителя.

Вход

Выход

Выходной +

токовый

6vcTep

>

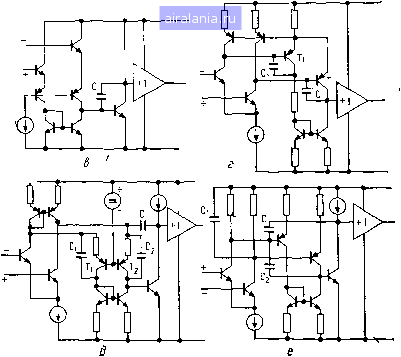

Рис 3 24 Частотная коррекция операционного усилителя

Коррекция одними параллельными конденсаторами (а, б) используется редко Коррекция небольшими емкостями обратной связи (в, г) наиболее часто применяется в ОУ общего применения и с быстрым установлением Корректирующие конденсаторы, образующие параллельные каналы (д, е), вводят в схему нежелательный контур положительной ОС, который обязательно должен быть стабилизирован основным контуром ООС В ОУ старых типов (ж) а также в широкополосных ОУ (з) обычно используется комбинация нескольких указанных способов коррекции На всех схемах знаком +1 обозначен выходной усилитель тока

П<раллельная коррекция - наиболее простой метод коррекции, однако сам По себе он используется редко Цепь параллельной коррекции состоит из конденсатора, один вывод которого заземлен (подключен к шине питания

Д), а другой подключен к соответствующему сигнальному зажиму ОУ. выс"° внутреннее сопротивление с этого сигнального зажима должно быть j.j!™ чтобы не приходилось делать слишком большой емкость корректирующего конденсатора

кос рис 3 24, а главный полюс ОУ определяется корректирующей ем-

тью С и сопротивлением в рабочей точке выходного каскада на коллекто- .Рзистора Т То же справедливо для более прецизионной схемы б Вто-Р ""Рректирующий конденсатор С, играет вспомогательную роль - он отво-

=314



дит сигнал от инвертора тока Ti, Т2 до того, как фазовый сдвиг последнего станет слишком большим.

Коррекция обратной связью, уже описанная для контура местной ОС, показана еще раз на рис. 3.24, в. Дифференциальный вариант этой схемы (рис. 3.24, г) содержит две цепи местной обратной связи. Интегратор обратной связи (Т, С) играет основную роль, в то время как интегратор {Ти С,) служит лишь для формирования крутого спада результирующей частотной характеристики в диапазоне одной октавы, соответствующей частоте среза инвертора тока.

Характерной особенностью коррекции путем подачи сигнала вперед является организация параллельных частотно-зависимых каналов с усилением сигнала. В быстродействующих монолитных ОУ этот вид коррекции используется для уменьшения сдвига фазы в боковых р-л-/з-транзисторах, как, например, в схеме рис. 3.24, д; конденсаторы Ci и С2 шунтируют по высокой частоте транзисторы Г, и Гг-

Использование коррекции подачей сигнала вперед -дело тонкое. Конденсатор, образующий параллельный канал, часто включается между узлами с синфазными значениями сигнала по постоянному току (в этом состои)г отличие между коррекцией подачей сигнала вперед и коррекцией обратной связью). Такое включение корректирующего конденсатора эквивалентно введению нежелательной положительной обратной связи (ПОС). В том случае, если она является подкритической, как на рис. 3.24, д, опасность неустойчивости не возникает. Однако особого внимания требует случай, когда параллельный канал охватывает несколько каскадов. На схеме рис. 3.24, е нежелательная ПОС через конденсатор Са компенсируется главной ООС, создаваемой корректирующим конденсатором обратной связи С.

Чаще всего в операционном усилителе используется комбинация нескольких простых способов частотной коррекции. Примеры сочетания коррекции подачей сигнала вперед и обратной связью даны на рис. 3.24, <?, е; в последней схеме, кроме того, используется также дополнительный конденсатор параллельной коррекции С,. На рис. 3 24, ж показана широко применявшаяся ранее схема частотной коррекции трехкаскадного ОУ. Параллельная цепь C,i?i вводит главный полюс, за которым на расстоянии приблизительно 40 дБ следует нуль. Этот нуль совпадает с другим полюсом, соответствующим выходному конденсатору обратной связи Сз. Параллельный конденсатор небольшой емкости Сг ограничивает передачу сигнала со второй половины промежуточного дифференциального каскада.

Пример с двумя каналами усиления показан на рис. 3,24, з. Частотная характеристика канала для сигналов постоянного тока и низкой частоты, содержащего монолитный операционный усилитель Л,, формируется конденсатором d; характеристика передачи высокочастотного параллельного канала, образованного эмиттерным повторителем Гз и конденсаторами связи С,-Сз, определяется сопротивлением резистора Ri и коллекторными емкостями Ск1, Ск2 транзисторов выходного каскада.

Выводы

1. Две главные части ОУ - это входной и выходной каскады.

2. Превосходная стабильность входного напряжения биполярного ОУ является главным образом следствием высокого значения нормализованной по току крутизны биполярного транзистора
