Операционные усилители с быстрым установлением рассчитаны на обработку импульсных сигналов (усилители импульсов напряжения и тока, цифро-аналоговые преобразователи, мультиплексоры, усилители выборки - хранения, пиковые детекторы, коммутируемые усилители). Основным критерием оценки этих усилителей является время установления. Они имеют высокие значения частоты единичного усиления и скорости нарастания, а кроме того, форма их частотной характеристики тщательно регулируется (гл. 9). В большинстве своем это двух-каскадные усилители с одним корректирующим конденсатором, определяющим главный полюс АЧХ.

В тех случаях, когда требуется и одновременно точный отклик на импульсные сигналы (прецизионные цифро-аналоговые преобразователи и усилители выборки -хранения), с успехом применяются операционные усилители с ПТ-входом.

4.2. Примеры схем

Приводимые здесь примеры построения массово выпускаемых ОУ демонстрируют взаимосвязь между схемотехникой ОУ и их свойствами. Параметры этих усилителей приведены в табл. 4.1.

4.2.1. Биполярный ОУ общего применения

Монолитный операционный усилитель .iA741 (фирма Fair-child) выпускается всеми основными изготовителями полупро-

иход

Вход .t

Подстройка

Подстройка

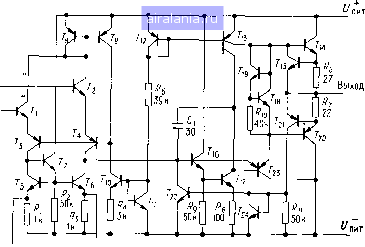

ис 4 2. Монолитный биполярный ОУ общего применения \iA 741 фирмы =----Fairchild-

Гарантированные минимальные (максимальные) (напряжение питания ±15 В, В скобках приведены Параметры программируемого внешнему

Примечания: М - монолитная, Г - гибридная, Д - дискретная, М/Г - м стройки нуля-- НП - параметр не используется. --------

значения параметров ряда ОУ окружающая температура 25 °С). типичные значения, типа и С 4250 соответствуют /уст=1 мкА

литная иаух кристаллах; Per - регулировка с возможностью внешней на. 8-314
