водниковых микросхем. Со времени первой публикации его схема претерпела много изменений. На рис. 4.2 [2] показана наиболее широко распространенная модификация данного ОУ. Это двухкаскадный операционный усилитель с встроенным конденсатором С\ для коррекции обратной связи. 4.2.2. ОУ общего применения с ТП-входом На рис. 4.3 приведена схема монолитного усилителя LF 155 (фирма National Semiconductor) I[i3], в которой удачно сочетаются р-канальные ПТ и биполярные транзисторы. Данный усилитель также состоит из двух каскадов; за входным усилительным каскадом (Гь Гг) с активной стоковой нагрузкой (7"з, Ti) следует дифференциальный выходной каскад (7"5-Гд) с выходным токовым бустером {Тха-Ти). Контур, замкнутый через транзистор 7"i5, в эмиттерной цепи которого включен резистор Rz, подстраивает рабочие токи стоков входного каскада. Остальные элементы схемы служат для настройки нуля сдвига (Tie, Тп), зашиты выхода от короткого замыкания (Tis, Дг) и задания смешения (Tig- 271"Частотнаягарактеристика=откорректировапа ю-

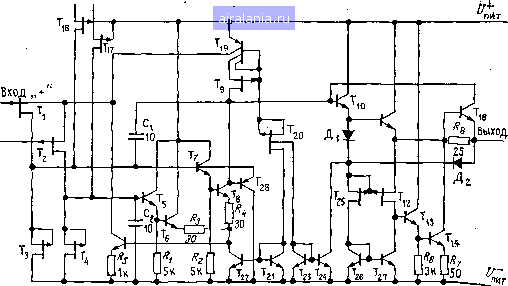

мощью двух конденсаторов малой емкости: основного корректирующего конденсатора обратной связи Cj и вспомогательного конденсатора параллельной коррекции Сг. 4.2.3. Измерительный ОУ На рис. 4.4 дана схема монолитного биполярного операционного усилителя ОР-07 (фирма Precision Monolithics) [5] - лучшего из серии прецизионных ОУ, куда входят также созданные ранее усилители iA725 [6] и ОР-05 [7]. Усилитель построен по традиционной трехкаскадной схеме, но, по-видимому, двухкаскадная схема построения будет все же преобладать в этом классе (см. [8], [9]). В том, что у этого усилителя были получены превосходные входные параметры, немалую роль сыграла применяемая изготовителем технология. Ключевой частью схемы, вокруг которой выстраивались остальные цепи и каскады, является входной каскад Гь Т2 со следящей ОС и внутренней компенсацией входных токов смещения, имеющий защитные ограничители сигнала на входе и работающий на коллекторные резисторы Rz-Rs- Влияние воз- (Подстройка ВХОД,,-" Рис. 4.3. Монолитный операционный усилитель общего применения с ПТ-входом типа LF 155 фирмы National Semiconductor. р-канальные ПТ и биполярные транзисторы выполнены на одном кристалле в одном технологическом процессе. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 [36] 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 0.0109 |
|
