каскада по высокой частоте, осуществляя передачу быстро изменяющихся входных сигналов в дифференциальный выходной каскад (Ту-Тю). В полосе частот, где основную роль играет высокочастотный канал, усиление всего ОУ определяется коллекторной емкостью транзистора Ts, образующей цепь обратной связи, и сопротивлением истока истокового повторителя Tis. подстройка

вход»-

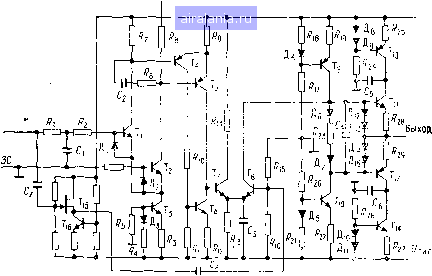

Рис. 4.8. Гибридный широкополосный инвсртируюциГг оу hva-23 фирмы

ILC Data Device Corp - представитель усилителей с коррекцией подачей

сигнала вперед. ЗС - земля сигнала.

Пиковое значение выходного тока ограничивается диодами Д12-Д15, а установившееся значение выходного тока в режиме короткого замыкания- цепями Дз-Дп и 7п, Г,4.

4.2.7. ОУ с ИТ-входом и быстрым установлением

На рис. 4.9 представлен один из усилителей с быстрым установлением - выполненный на дискретных компонентах усилитель с ПТ-входом типа 46 фирмы Analog Devices. Перед входным каскадом (Тг, Та,), имеющим большие рабочие токи, с целью уменьшения входных токов смещения включены истоко-вые повторители на ПТ Т, Т. Дифференциальный выходной каскад (Гд-Гц) дополнен высокочастотной каскодной схемой ГгОсновную роль в формировании частотной характеристики игрТётМррёктйрЗоЩцИи кондетгсатог-а&ратнай-связи ~Gjys-f

Подстройка

т т т

/?14

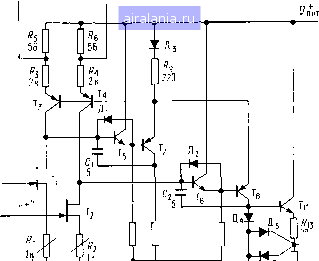

Рис. 4 9. Операционный усилитель с ПТ-входом типа 46 фирмы Analog Devices с быстрым установлением, выполненный по дискретной технологии. (С разрешения фирмы Analog Devices, Inc.)

Время как образующие параллельные каналы конденсаторы Су-Сь лишь компенсируют сдвиг фазы на верхней границе активной полосы частот. Небольшая емкость Cs, включенная на неинвертирующем входе, нейтрализует полюс, образуемый дифференциальной входной емкостью. Шины питания зашунти-рованы танталовыми электролитическими конденсаторами Cg, Сю-

Хорошо сбалансированный компромисс между быстродействием, точностью и стоимостью достигнут в гибридном ОУ с ПТ-входом WSH 217, показанном на Рис. 4.10 i[12]. Двухкаскадная симметричная схема упростила частотную коррекцию и обеспечила сохранение точности по постоянному току. Входная монолитная пара ПТ Т\, работает на монолитную пару р-и-р-транзисторов Тз, Т. Третья монолитная пара Т5, Т

Вход

Выход

/?14 20

11 330

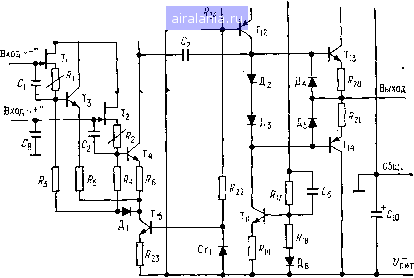

Рис. 4.10. Гибридный ОУ с ПТ-входом и быстрым установлением WSH 217, фирмы Tesla, имеющий симметричную двухкаскадную конфигурацию со сдвоенной коррекцией обратной связью.

развязывает входной каскад от выходного (Гу-Гю). Истоковые резисторы стабилизирующей обратной связи Rx, R2 служат также для внутренней настройки нуля входного напряжения сдвига. Частотная коррекция двумя небольщими емкостями Ci, С2 увеличивает разрыв между парой полюс - нуль АЧХ до одной октавы, что слегка увеличивает время установления (гл. 9).

4.2.8. Программируемый микромощный ОУ

На рис. 4.11 дана схема программируемого ОУ типа UC4250 фирмы Solitron. Рабочие токи этого ОУ в режиме покоя пропорциональны внещнему регулирующему току, который отводится через вывод «Уст.». Величина регулирующего тока определяет ток питания в режиме покоя, потребляемую мощность, входные токи смещения и динамические параметры, однако на усиление по постоянному току она оказывает лишь второсте-
