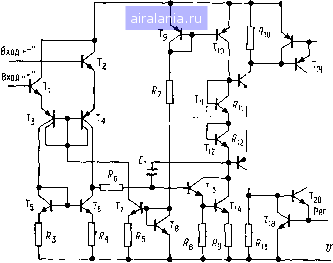

Рис. 4.11. Монолитный программируемый микромощный ОУ UC 4250 фирмы Solitron, работающий в широком диапазоне напряжений питания, начиная с сЬ1 В, и с малым потребляемым током, уровень которого можно устанавливать, начиная с ±1 мкА.

пенное влияние. Эмиттерные резисторы ЯьЯ2 препятствуют опасному увеличению частоты единичного усиления при больших значениях регулирующего тока. Резистор Rb вводит в схему положительную обратную связь по току, которая увеличивает возбуждение транзистора 7:2 при отборе с выхода усилителя тока положительной полярности, но не влияет на потребляемый в режиме покоя ток. Усилитель можно питать от двух сухих элементов.

4.2.9. Мощный ОУ

На рис. 4.12 показан пример выполненного по гибридной технологии мощного усилителя (LH 0021 фирмы National Semiconductor). К стандартной входной части усилителя добав-лен 10-Вт усилитель мощности, включающий в свою схему комп



лементарные транзисторы Г:9 и Гго. Коэффициент усиления по напряжению этого усилителя мощности, задаваемый резистив-ным делителем R\, R2 и приблизительно равный 7, на частотах вблизи частоты единичного усиления уменьшается за счет внешней корректирующей емкости Скорр. Номинальный выход-


Т7 Per тона""

Выход

~1 корр

"1

лона

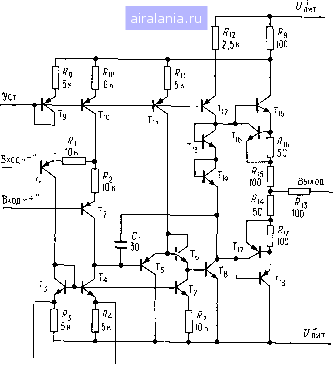

Рис. 4.12. Мощный ОУ LH 0021 фирмы National Semiconductor. Усилитель выполнен по гибридной интегральной технологии и размещен в имеющем мощный теплоотвод корпусе ТО-3.

ной ТОК МОЖНО задать на уровне до нескольких ампер путем соответствующего выбора резисторов R+t, R~t- Все устройство заключено в мощный 8-вьшодной корпус ТО-3.

4.2.10. Инвертирующий ОУ, стабилизированный прерыванием

На рис. 4.13, а дана схема стабилизированного прерыванием ОУ типа 234 фирмы Analog Devices. Упрощенная схема на рис. 4.13,6 помогает понять, как работает усилитель.

Усилитель состоит из двух каналов усиления - основного и с модуляцией. Частотная характеристика в целом скорректирована конденсатором обратной связи Сц к включенным последовательно с входом резистором Ri. Основная часть схемы, представленная усилителем с ПТ-входом Ai и связанная с входом

3wn3CHxrBHyKniacTF спектрТТигналаГ



ВХОД"


ОВщ Y

Вход--" i

Подстройка

Генератор


Выход

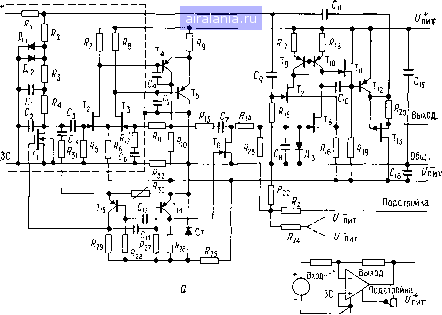

Рис. 4.13. Принципиальная (а) и функциональная (б) схемы выполнениого-по дискретной технологии инвертирующего ОУ со стабилизацией прерыванием (ОУ типа 234 фирмы Analog Devices). (С разрешения фирмы Analog

Devices, Inc.)

Шина «ЗС» (земля сигнала) служит неинвертирующим входом и соединена со специальным выводом, который необходимо подключать к общему проводу источника-питания (вывод «Общ.»). Чтобы предотвратить случайный пробой МОП-траизистора Ti (до установки ОУ в схему), эти два вывода заземления соединены в самом усилителе через резистор Нзг- Настройка нуля входного напряжения сдвига выполняется в процессе изготовления ОУ путем подбора соответствующего сопротивления Rit. (Прямоугольные сигналы, поступающие с генератора на конденсатор Си и транзистор Те, совпадают по фазе, по отношению к ним сигнал на затворе Т\ сдвинут по фазе на 180° - прим. ред )
