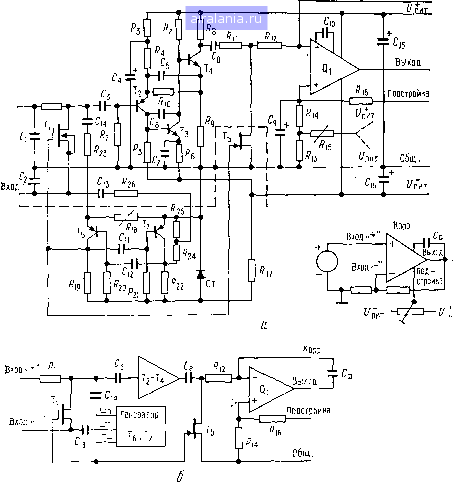

Рис. 4 14. Неинвертирующий ОУ типа 261 (фирма Analog Devices) с прерыванием сигнала, выполненный по дискретной технологии. (С разрешения фирмы Analog Devices, Inc.)

а - принципиальная схема; б - функциональная схема. Емкость навесного конденсатора фильтра Сф выбирают с таким расчетом, чтобы получить требуемые усиление и полосу пропускания и не превысить допустимый уровень пульсаций на выходе.

начиная с частоты 20 Гц. Постоянная и низкочастотные составляющие через диодный ограничитель Д], Дг и фильтр

эетуШ

выполненный на МОП-транзисторе Ти возбуждаемом генератором прямоугольных сигналов (Ги, Туь). Прерывистое входное напряжение усиливается усилителем с ПТ-входом Лг, подвергается синхронному выпрямлению на демодуляторе {Су, Тъ), фильтруется фильтром демодулятора (Ru, после чего подается на второй вход усилителя А\. Усиление канала с модуляцией выбрано так, что обеспечивается почти полное подавление сдвига и дрейфа усилителя Л]. Окончательно подавить входное напряжение сдвига и температурный дрейф, сделать их меньше 1 мкВ и 0,1 мкВ/°С соответственно трудно из-за динамических эффектов, сопровождающих работу модулятора.

МОП-транзистор является идеальным переключателем сигналов низкого уровня. Взаимодействие по постоянному току между его затвором и двумя переключаемыми электродами пренебрежимо мало. Однако динамическое воздействие, возникающее в результате возбуждения затвора напряжением прямоугольной формы, выражено столь резко, что это может пре-пятствОВать использованию МОП-транзистора в качестве модулятора. Динамическое воздействие проявляется в виде выбросов тока, протекающего через распределенную емкость за-твор--канал (на рис. 4.13,6 эта емкость представлена в виде сосредоточенной емкости Сзс) к переключающим зажимам. После усиления эти выбросы могут ввести выход усилителя Лг в насыщение. Следующий за усилителем демодулятор будет воспринимать площадь этих выбросо!в как эквивалентное входное напряжение сдвига.

Решить указанную проблему можно, введя в схему корректирующий конденсатор Сц, на который подается инвертированное прямоугольное напряжение. Однако на этом пути нас подстерегает скрытое препятствие. Модулирующий МОП-транзистор Г] не только модулирует, но также и демодулирует каждый сигнал, синхронно подаваемый на его зажимы. Перздавае-мые через конденсатор С,4 компенсирующие импульсы тока могут, в случае если фронты сигналов возбуждения и коррекции не совпадают, действовать как сигнал ошибки. По этой причине инвертированное (относительно сигнала возбуждения) натряжение с коллектора второго транзистора Гн не может быть использовано для компенсации; можно использовать для этой цели напряжение, снимаемое с эмиттера транзистора г15. Полной компенсации добиваются в процессе производства соответствующим подбором резистора R-

Динамические помехи уменьшаются при уменьшении частоты модуляции. Эту частоту, однако, нельзя делать намного меньше 500 Гц из-за помех частоты питания (биения входного напряжения сдвига).

Гмгва 4

4.2.11. Неинвертирующий усилитель с прерыванием

На рис. 4.14 представлена схема собранного на дискретных компонентах неинвертирующего усилителя с прерыванием типа 261 (фирма Analog Devices). Основные функциональные части у этого усилителя те же, что и у инвертирующего усилителя, но их взаимное соединение и конкретная конструкция выбраны так, чтобы оптимизировать работу в неинвертирующем режиме.

Параллельный высокочастотный канал исключен. Фильтр демодулятора и выходной усилитель образуют единый функциональный блок -активный фильтр, включающий в себя резистор Ri2, монолитный биполярный ОУ Qs и навесной конденсатор Сф. Земля сигнала используется как второй входной зажим, а маркировка входных зажимов изменена на обратную

Вход

©ход

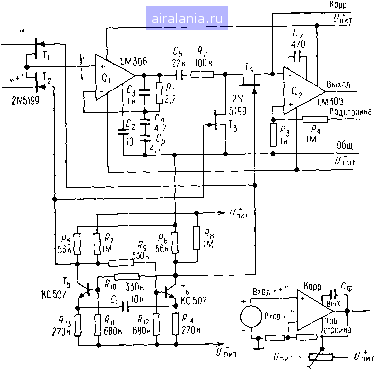

Рнс. 4.15. Гибридный неинвертирующий ОУ с прерыванием сигнала WSH 222

фирмы Tesla.

«Симметричная конфигурация прерывателя на сдвоенном ПТ приводит к подавлению возникающих на входе термо-э д с.
