Нагрузт

Мондеисаторы связи

Вибраторы


Выход

Рис. 4.18. Эскиз антенны бегущей волны, состоящей из двух параллельно

включенных антенн

Достоинствами антенн бегущей волны являются малый уровень боковых лепестков и достаточная широкополосность. К ее недостаткам следует отнести малый КПД, а также сложность устройства и трудности в эксплуатации.

Многократное использование антенн. Обычно передающие станции, предназначенные для связи или вещания, объединяются в единый комплекс, называемый передающим радиоцентром. Он включает в себя здания, в которых размещены передающие устройства, электросиловое оборудование и антенное поле, на котором устанавливаются антенные устройства и питающие их фидерные линии. Аналогично объединяются и приемные станции в приемный радиоцентр. Площади, занимаемые крупными радиоцентрами, довольно значительны, так как антенны должны располагаться таким образом, чтобы не влиять одна на другую, и сами антенны занимают достаточно большую площадь.

При многократном использовании антенн применяют как параллельную работу нескольких передатчиков или приемников на одну антенну с примерно одинаковой для них диаграммой направленности с главным максимумом в одном и том же направлении, так и параллельную работу передатчиков или приемников на одну антенну, обеспечивающую, в отличие от первой, формирование различных диаграмм (с различным направлением главного максимума) для разных частот. Более того, эти диаграммы можно сделать управляемыми.

4.4. Антенны гектаметровых, километровых и мириаметровых волн

Поверхность земли для волн этих диапазонов является .хорошим проводником. Поэтому горизонтально поляризованное электрическое поле при падении волны на повер.хность земли отражается с высоким коэффициентом отражения и практически с поворотом фазы на 180°. В результате вблизи поверхности земли горизонтальное поле мало. Наоборот, вертикально поляризованное электрическое поле распространяется вдоль поверхности земли, а при падении на нее ионосферной волны, отражаясь, не уменьшается, а увеличи-



вается по амплитуде. Поэтому на этих диапазонах применяют вертикальную поляризацию.

Первые антенны в виде несимметричных вибраторов были применены А. С. Поповым. Дальнейшее их совершенствование шло по пути улучшения энергетических характер11стик: повышения действующей высоты, увеличения сопротивления излучения, йовышения КПД, уменьшения потерь в земле и т. д.

В качестве передающих антенн в основном применяются вертикальные несимметричные электрические вибраторы, создающие вдоль земли вертикально поляризованные волны.

Совершенствование антенн шло по пути увеличения их геометрической высоты, доходившей до 300 м, выравнивания распределения тока подключением к вертикальному проводу горизонтальной части и выполнения полотна антенны из нескольких проводов. Последнее вызвано стремлением уменьшить волновое сопротивление антенны и этим увеличить ее полосу пропускания, а также уменьшить напряжение на проводах антенны, которое при больших мощностях передатчика может приводить к высокочастотному разряду на проводах (короне).

Для увеличения основной резонансной волны при допустимой высоте антенны на длинных и сверхдлинных волнах применяются несимметричные заземленные вибраторы, преимущественно следующих типов:

Г-обрадная антенна, состоящая из вертикальной части (снижения) и горизонтальной части, увеличивающей резонансную волну антенны и приводящую, как будет показано дальше, к более равномерному распределению тока на снижении, являющимся основной излучающей частью антенны (рис. 4.19,а);

Т-образная антенна, состоящая, как и Г-образная антенна, из снижения и горизонтальной части, отличающаяся тем, что снижение удалено от мачт (с целью уменьшить их возбуждение) и подвешено к середине горизонтальной части (рис. 4.19,6);

зонтичная антенна, которая в отличие от двух предыдущих подвешивается на одной мачте. Снижение идет вдоль мачты и в верхней своей части присоединяется к радиально расходящимся наклонным проводам (рис. 4.Ш,е). Наклонные провода через изоляторы натягиваются оттяжками, закрепленными на анкерах;

П-образная антенна состоит из двух снижений и горизонтальной части (рис. 4.19,г). Напряжение питания подводится к одному из снижений, а в другое снижение включают реактивное сопротивление, которым можно обеспечить синфазное распределение тока в обоих снижениях. П-образная антенна образована как бы из двух Г-образных антенн. Вследствие взаимного влияния снижений сопротивление излучения этой антенны больше, чем у Г-образной антенны;

антенна со многими снижениями повышает, как и в П-образной антенне, сопротивление излучения, чем существенно увеличивает КПД длинноволновой антенны (рис. 4.19,d): i

антенна в виде вертикального несимметричного вибратора (без горизонтальной части) применяется на средних и длинных волнах. Нередко в качестве излучателя служит сама металлическая мачта (рис. 4.19,е).

Для повышения КПД большое внимание уделяют уменьшению потерь в земле, устраивая заземления или противовесы. Заземления делают для стационарных станций, создавая хорошо проводящую поверхность под антенной, по 46

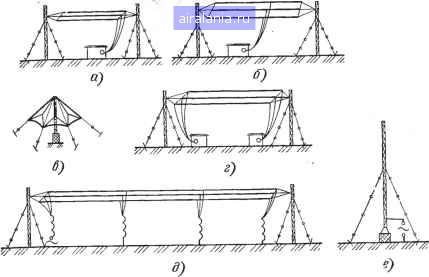

Рис. 4.19. Основные типы длинноволновых передающих антенн:

п - Г-образная; б - Т-образная; в -зонтичная; г - П-образная; 3 - антенна с несколькими снижениями (антенна Александерсена); е - антенна-мачта



Рис. 4.20. Схема Т-образной передающей антенны с заземлением:

а -трубчатым; 6 -листовым; в - проволочным

которой текут токи проводимости. Они представляют собой металлический проводник (рис. 4.20,а, б), но чаще - систему проводов, зарываемых на небольшой глубине под антенной. Источник электромагнитной энергии присоеди-няе.ся одним полюсом к снижению, а другим - к заземлению. На рис. 4.20,в представлена Т-образная антенна с заземлением в виде сетки проводов, зарытых на глубине 20... 40 см. Стрелками показаны пути токов от источника электромагнитной энергии по проводам антенны, затем в виде токов смещения на землю и по заземлению ко входу антенны.

Для антенны с горизонтальной частью длина проводов заземления должна быть такой, чтобы они охватывали площадь, несколько выходящую за пре-
