пунктах. Методы и аппаратуру поиска можно использовать нё только в .спортивных целях, но и для отыскания источников помех радиоприему, для .определения местоположения туристов, охотников и других лиц, потерявших горнентировку в горах и лесных массивах, особенно зимой, для изучения пе-ремещення животных в лесных массивах н пр.

При «Охоте на лис» применяют амплитудные методы пеленгации, в кото-jpbix направление на источник излучения определяется сравнением ЭДС, наво-,димых в антенне при различных ее ориентациях. Антенну с известной диаграм-мой направленности вращают до тех пор, пока индикатор не покажет мини-.-мального или максимального значения сигнала.

Передающие станции могут излучать волны различной поляризации.

Для пеленгации горизонтально поляризованных волн на метровом диапа-.-зоне применяется горизонтальный полуволновой вибратор. В минимуме диаграммы направленности вибратора пеленгационная чувствительность значительно .-больше, чеМдВ максимуме. Поэтому для точного определения пеленга горизонтальный вибратор поворачивают вокруг вертикальной осн так, чтобы сигнал был минимален или равен нулю. Незначительные отклонения от этой ориентации приводят к одинаковым приращениям на индикаторе или к одинаковой громкости приема. Среднее направление является пеленгом «а источник излу--чення.

Поскольку диаграмма вибратора симметрична относительно его оси и имеет два одинаковых минимума, то, «аходясь на одном месте, нельзя определить, с какой стороны расположен передатчик. Это можно выполнить, двигаясь по направлению пеленга. В этом случае сторона определяется по изменению гром-,кости (при приближении к передатчику мощность увеличивается).

Для устранения неопределенности пеленга из-за наличия двух минимумов -и симметрии диаграммы направленности применяют вибраторные антенны с .односторонней направленностью: вибратор с рефлектором, «волновой канал» ;И т. п. В этом случае сторону определяют по максимуму диаграммы. Обычно применяют двух- пятиэле.ментные антенны «волновой канал». Примерные разме-..ры таких антенн в диапазоне 144... 146 МГц приведены в табл. 7.2, где А -

Таблица 7.2

Тип вибратора

А-Д1

А-Д2

А-ДЗ

Трубка 6 ММ Трубка 10 мм Лента. 15 мм

960 993 970

1040 1046 1030

410 320 400

910 925 924

210 200 210

900 916 880

420 405 420

длина активного вибратора; Р -длина рефлектора; Д1, Д2, ДЗ-соответственно длины .1-го, 2-го и 3-го директоров, А-Р, А-Д1, А-Д2, А-ДЗ - расстояния между активным вибратором и соответствующим пассивным вибратором.

Поскольку жесткие вибраторы неудобны при передвижении в густых зарос-.лях, часто применякп- вибраторы из гибкой профилированной стальной ленты.

В некоторых случаях в метровом диапазоне применяют антенну в виде вибратора с активным рефлектором (см. рис. 6.15,6). Ее преимущество состоит в ослаблении заднего лепестка и малом расстоянии между вибраторами. Она изготавливается из трубок или проволок диаметром 4... 6 мм.



Наиболее простой и чаще всего применяемой пеленгациоиной антенной для> приема вертикально поляризованных волн, является рамочная антенна.

Рамочные антенны (см. в гл. 4) применялись и применяются в морской в-воздушной радионавигации для определения положения судов и самолетов нг-местности по работающим радиовещательным станциям и пр.

Эти антенны используются и для радиопеленгации при «Охоте на лис» В декаметровом диапазоне волн.

Глава 8.

АПЕРТУРНЫЕ АНТЕННЫ 8.1. Общие сведения

Апертурные антенны - это антенны, излучение у которых происходит через раскрыв, называемый апертурой (от латинского слова apertura - отверстие) .

К апертурным антеннам относятся в первую очередь такие антенны, как рупорные, линзовые и зеркальные (рис. 8.1). Из самого названия этих антенн следует, что их конструкция и принцип действия аналогичны соответствующим акустическим и оптическим системам, которые в действительности и явились их прототипами.

Апертурные антенны применяются главным образом в диапазоне СВЧ, т.е. на волнах короче 1 м (до субмиллиметровых). Малая длина волны позволяет сконструировать антенны, размеры которых много больше длины волны. Сле-дова-тельно, можно сконструировать остронаправленные антенны, имеющие-сравнительно небольшие размеры. Кроме того, возможно создание антенн, имеющих диаграмму направленности особой формы, определяемой специальным назначением антенны (например, антенна обзора земной поверхности с борта летательного аппарата и др.).

Апертурные антенны долгие годы являлись основным типом радиолокационных антенн. Они также находят широкое применение в радионавигации, радиоастрономии, В радиотехнических системах управления искусственными спутниками Земли и космическими кораблями, в тропосферных и радиорелейныж линиях связи и т. п.

Во многих из применяемых на практике апертурных антенн поле .в раскры-ве имеет одинаковую поляризацию, близко к синфазному, т. е. неизменному пор фазе, и характеризуется амплитудой, которая либо мало изменяется по раскры-


Рис. 8.1. Основные типы апертурных аитеин:

а - рупорные; б - линзовые; е - зеркальные



ву, либо имеет максимум в середине и уменьшается по краям раскрыва. Для таких антенн ширина диаграммы направленности по половинной мощности при-флкженпо определяется выражением

260,5)° (60...80)(8.1)

тае К - длина волны; L-размер раскрыва в плоскости, в которой определя-.ется ширина диаграммы.

Коэффициент направленного действия можно определить по приведенным Выше формулам (ЗЛ7) и (3.18), если учесть, что коэффициент использования площади раскрыва /;и=0,5 ... 0,8. Поэтому КНД

(8.2)

где S - площадь раскрыва.

8.2. Рупорные антенны

Если конец волновода оставить открытым, то он будет излучать электромагнитную энергию. Однако часть энергии будет отражаться от конца вол-1Но9ода. ЕсЛИ конец волновода снабдить рупором, то будет обеспечиваться плавный переход от волновода к свободному пространству и указанные отражения сильно уменьшатся.

Кроме того, рупор будет обеспечивать концентрацию электромагнитной внергии в более узком секторе. В этом отношении электромагнитный рупор оказывает такое же влияние на электромагнитные волны, как акустический рупор на з-вуковые.

Размеры горловины рупора, так же как и волновода, питающего его, должны быть не меньше критических (соизмеримы с длиной волны). Поэтому рупорные антенны применяются преимущественно в диапазоне дециметровых и более коротких волн. На длинных волнах размеры таких антенн получились бы чрезмерно большими.

На рис. 8.2 показаны основные типы электромагнитных рупоров, получающихся в результате расширения прямоугольного или круглого волновода. При

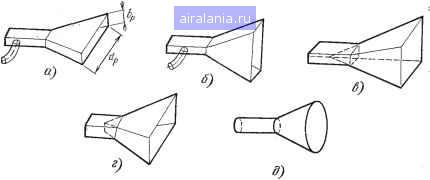

Рис. 8.2. Основные типы электромагнитных рупоров
