Рис. 2.13

!. Плата коммутационно-разговорного блока аппаратов ТА-1146 и «Спектр»:

/ - рычажный переключатель; 2 - ползун; 3 - стойка; 4 -рычаг; 5 - тель; б -пружина; 7 - комплекгующие детали

ТА-1148

толка-

с поверхностью стола при наборе номера с помощью номеронабирателя.

Коммутационн о-р азговорный блок аппарата (рис 2.13) представляет собой гетинаксовую плату с печатной схемой. На плате размещены трансформатор, рычажные переключатели, резисторы, конденсаторы, транзисторы (диоды в аппаратах ТА-1164 и ТА-1166) и штыри разъемных контактных соединений. Размер платы 80X70 мм.

Вызывное устройство возможно двух типов: звонок и тональный приемник вызова. Последний использован в аппаратах ТА-1148 и ТА-1166.

Звонок - двухчашечный с одним электромагнитом. Детали звонка собраны на штампованном основании из алюминиевого сплава общим размером 85X100 мм. Рснование имеет два выступа и паз для закрепления его в аппарате. Магнитная система состоит нз постоянного магнита, якоря с бойком, сердечника, двух держателей, скобы и пружинной шайбы. На скобе, имеющей выступы для соединения с основанием, закреплен держатель из латуни, образующий гнездо для постоянного магнита и ограничивающий перемещение якоря в двух вза-имноперпендикулярных направлениях. Якорь установлен на магнит и закреплен держателем из бронзы. Электрокатушка размещена между щечек скобы и закреплена сердечником, зафиксированным пружинной шайбой. Подключение электрообмотки к схеме аппарата выполняется





Рис. 2.14. Тональный приемник вызова телефонных аппаратов ТА-1148 и TA-II66

«Спектр»:

/ - плата; 2 - вызывной прибор; 3 - резистор переменный с регулятором громкости; 4 - основание аппах)ата

проводниками с наконечниками разъемного соединителя. Чашки закреплены на основании винтами.

Тональный приемник вызова состоит из электронного блока и вызывного прибора. Последний представляет собой электроакустический преобразователь с повышенной отдачей. Электронный блок состоит из печатной платы, на которой все составные элементы закреплены пайкой, а переменный резистор - дополнительно механически (рис. 2.14).

Корпус (колпак) изготовлен из термопластической пластмассы, изогнут под углом, образуя две наклонные плоскости аналогично основанию. На передней наклонной плоскости устроено отверстие для номеронабирателя, а левее его выемка для микротелефонной трубки. В гребне выемки имеется отверстие для выхода рычага. В аппарате ТА-2116 отверстие для номеронабирателя не предусмотрено, в аппарате ТА-1164 устроено отверстие для кнопки справок, в аппаратах ТА-1164 и TA-1I66 на колпаке закреплен прозрачный колпачок дл» оптического индикатора.

Корпус (колпак) крепится к основанию с помошью двух стоек-защелок.

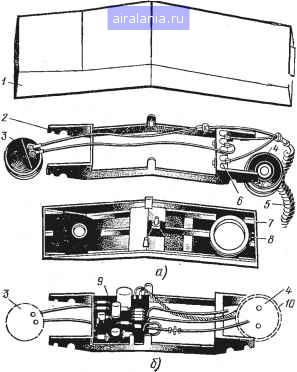

Рис. 2.15. Мнкротелефоиная трубка телефонных аппаратов «Спектр»: Д -аппаратов ТА-П46. ТА-1128, TA-U62. ТА-1164 н ТА-2И6; 6 - держатель

микротелефоиной трубки аппаратов ТА-1148 и ТА-1166: J -крышка; 2 -держатель телефонного и микрофонного капсюлей; 3 - теле-<3)ОНный капсюль; 4 - микрофонный капсюль; 5 - микротелефонный шнур; б - контактные пружины; 7-корпус; 8 - ребра крепления шнура; S - плата усилителя передачи в держателе; 10 - акустическая камера

Микротелефонная трубка (рис. 2.15) имеет прямоуголь-яую форму, изогнутую под углом в середине соответственно выемке в корпусе аппарата. Трубка составляется из двух продольных половин: корпуса и крышки, изготовляемых из термопластичной пластмассы, скрепляемых винтом. В корпусе трубки устроены гнезда для капсюлей. В месте установки микрофонного капсюля имеется акустическая камера, обеспечивающая соответствующую частотную характеристику. Со стороны этого капсюля устроены два выступающих ребра, между которыми вкладывается втулка микротелефонного шнура.

В центральной части крышки предусмотрено углубление с отрицательным углом со стороны телефонного капсюля, который необходим для удержания ее в настенном аппарате.

Для крепления капсюлей применен держатель рамкообразной формы, изготовленный из пластмассы и прижимающий капсюли за их
