-*- Направление тяМеная провадоб

.0 я й f- -

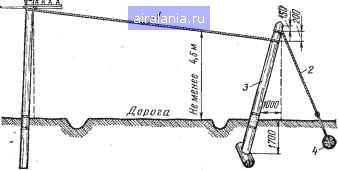

Рис. 5.28. Устройство оттяжного столба: / - оттяжка, 2-контроттяжка; 3 -оттяжной столб- 4 -якорь

,вв В Bti fcla а

6 8 а sirffa 9 а а


Рис. 5.29. Кабельная опора: / - молниеотвод; 2 - кабельная площадка; 3 - заземление; 4 - кабельный ящик; 5 -щуруп с шестигранной головкой; 6 -защитный желоб; 7 -чзогнутая

труба, 8 - ступевч




Рис. 5.30. Удлинение и укрепление опор приставкамн: а - железобетонными; 6 - деревянными

диаметром 3 ... 4 мм. Одну из проволок при этом пропускают через отверстие в конце ступени. Нижнюю ступень ввертывают на расстоянии 1700 мм от земли, а верхнюю - ниже кабельной площадки на 350 мм.

Удлинение и укрепление подгнивших опор производят с помощью железобетонных и реже деревянных антисептированных приставок (рис. 5.30). Приставки плотно припасовываются к опорам и крепятся к ним проволочными хомутами из стальной оцинкованной проволоки диаметром 4 ... 5 и реже 6 мм (катанки). Число витков проволоки в хомуте определяется по табл. 5.37.

Приставки устанавливают перпендикулярно направлению линии поочередно по одну и другую сторону линии. При длине опоры до 8,5 м

Таблица 5.37. Число витков проволоки в хомутах приставок ]

Число проводов

Тип линии

Число витков проволоки диаметром, мм. в хомуте

0. н

8-12

0, н

14-16

0, н

14 24

18-24

26-40



устаИавлйвают одну деревянную приставку, а при длине более 8,5 м - две. Прн устройстве двух приставок между их нижними концами помещают вкладыш. Диаметр одинарной деревянной приставки должен быть равен диаметру опоры у земли, а диаметр двойной приставки - диаметру опоры в вершине. Длину приставок для деревянных опор в зависимости от глубины закопки опор определяют по табл. 5.38.

Таблица 5.38. Длина приставки в зависимости от глубины закопки опор

Глубина закопки опоры, м

Длина приставки для epeвянныx опор, м

5.8. ПОДВЕСКА ПРОВОДОВ

При траверсном профиле линии провода цепей дальних абонентов размещают на верхних траверсах и ближних к опоре изоляторах, а при крюковом профиле - на изоляторах верхних крюков. На всем протяжении линии провода одной цепи должны размещаться с одной стороны опоры, а прн траверсном профиле и на одной траверсе, занимая одно и то же место. При переходе с траверсного на крюковой про филь линии и наоборот цепи должны размещаться по одну сторону. Подвеску проводов начинают с верхней траверсы на ближней к опоре паре изоляторов. Проволоку разматывают с бухты, насажанной на тамбур (рис. 5.31), пе допуская образования петель и перекручиваний. Стальную проволоку вначале вытягивают на земле с -помощью блоков и затем укладывают на желобки изоляторов. Биметаллическую проволоку вытягивать нельзя, ее сразу укладывают в желобки изоляторов.

На кабельных и оконечных опорах каждый провод заделывают оконечной вязкой (рис. 5.32). Провода диаметром 1,2 ... 2,0 мм заделывают в определенной последовательности. Линейный провод 4 раза обвивают вокруг шейки изолятора в направлении против часовой стрелки. На расстоянии 30 мм от изолятора конец провода навивают плотными витками на линейный провод (восемь оборотов), загибают в обратном направлении и делают два оборота у вершины соединения проводов. После этого конец провода дважды навивают на шейку изо-


а) 5)

Рис. 5.31. Тамбуры для размотки проволоки вручную (а) и иа автомашине (6)
