Стрелы провеса проводов при гололеде в зависимости от типа линии указаны в табл. 5.41. Максимально допустимые длины пролетов подвески проводов в зависимости от типа линии приведены в табл. 5.42.

Таблица 5.42. Максимально допустимые длины пролетов подвески проводов

Тип провода

Диаметр провода, мм

Максимально допустимые Длины пролетов, м, иа линиях типа

Биметаллический БСМ-1 и БСМ-2

100 83,3

62,5 35,7

Стальной

3.0 2.0 1,5

125 150 83,3

62.5 83,3

40 60

5.9. НУМЕРАЦИЯ ОПОР И ЦЕПЕЙ

Опоры столбовых линий ГТС нумеруют в возрастающем порядке, начиная от кабельной опоры. На высоте 2000 мм от земли поверхность опоры застругивают, и на этом месте наносят черной масляной краской цифры в виде дроби Верхняя цифра означает порядковый номер опоры, а нижняя - год установки (рис. 5.43). На железобетонных опорах нумерация наносится прямо иа их плоскости. Кабельные опоры отмечают буквой «К». На подпорах, оттяжных столбах и приставках указывают только год нх установки. Нанесение нумерации опор производится со стороны проезжей части улиц. Если от кабельной опоры отходит несколько линий, то каждая из них нумеруется самостоятельно.

Нумерация цепей (пар изоляторов) на опорах, оснащенных траверсами, ведется сверху вниз и слева направо, если смотреть вдоль линии от ее начала (кабельного ящика) к концу (см. рис. 5.14). Номер цепи состоит из двух цифр, первая из которых указывает номер траверсы, а вторая- номер пары изоляторов. При крюковом профиле линии номера цепей считают аналогично, но попеременно с одной на другую сторону (см. рис. 5.12).

5.10. НОРМЫ РАСХОДА ОСНОВНЫХ МАТЕРИАЛОВ НА СТРОИТЕЛЬСТВО СТОЛБОВОЙ ЛИНИИ

Нормы расхода основных материалов на строительство 1 км столбовой линии связи при- Рис. 5.43. Нумера ведены в табл. 5.43. «"я опор




Таблица 5.43. Нормы расхода материалов на строительство столбовой линии (20 столбов на 1 км)

Едини-

Коли.

Материал

ца из-

Единица, на которую

мерения

дается норма

честно

Болты с гайками и шайбами Веревка блочная Шурупы с шестигранной головкой для подкосов Изоляторы фарфоровые Каболка

Крюки, стальные Проволока стальная диаметром, мм:

Проволока стальная вязочная диаметром, мм: 1.2 2,0

.Проволока для хомутов катанка: при одной деревянной приставке

при двух деревянных или одной железобетонной приставке

при двух железобетонных приставках

Проволока:

печная для бандажей стальная диаметром 5 мм для заземлений имолниеот-- водов

то же, диаметром 4 мм

Термитные патроны для сварки

кг кг кг

шт кг ШТ кг

1 км линии 1 км провода Траверса

1 км провода 1 км провода 1 км провода 1 км провода

1 км провода

Опора

Бандаж

Заземление или молниеотвод

То же

1 км провода

0,3 20

14 25 56

0,2 0,5

0,04 2,5

Примечание. При другом числе столбов на I км линии приведенные данные следует умножать на коэффициенты: 0,6 при 12 столбах; 0,8 прн 16 столбах; 1,2 при 24 столбах; 1,6 при 32 столбах и 1,8 прн 35 столбах.

СТОЕЧНЫЕ ЛИНИИ

6.1. ТИПЫ СТОЕК И СТОЕЧНАЯ АРМАТУРА

Стоечные линии представляют собой систему металлических опор, устанавливаемых на крышах зданий для подвески воздушных проводов и кабелей. Провода цепей выводятся из кабельных ящиков, уста-




СПТ-1

спт-z

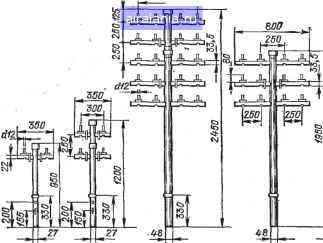

СПТ-iD • Рис. 6.1. Типы стоек ГТС

саг-б" Штырь

навливаемых на чердаках вблизи стоек. Опорами стоечных линий служат трубчатые металлические стойки четырех типов СПТ-1, СПТ-2, СПТ-6 и СПТ-10 для подвески соответственно одной, двух, шести и десяти пар проводов (рис. 6.1). Стойки СПТ-2 и СПТ-10 делают путем навинчивания надставок 1X2 и 4X2 соответственно на стойки СПТ-1 н СПТ-6- Допускается также изготовление стоек СПТ-2 и СПТ-10 цельными (не составными). Кроме того, на стоечных линиях для подвески одной пары проводов используют стальные штыри, а для перехода кабеля с чердака на стойку - выводные трубы.

Конструктивные данные стоек и стоечной арматуры приведены в табл. 6.1 и 6.2. Габаритные размеры стального штыря: длина - 750 мм, диаметр - 12 мм. Масса штыря 1,0 кг.

Таблица 6.1. Конструктивные характеристики стоек

Тип [[стойки

Размеры вертн-калыюй трубы, мм

<u n n о. н ca з; s

Расстояние

2 &

1 &

й>

§s

Масса,, кг

eg и

«ё

«а

СПТ-10

2450

33,5

21,3

СПТ-6

1950

33,5

15,0

СПТ-2

1200

26.7

21,5

3,38

СПТ-1

26.7

21,5

2,33
