Рис. 7.9. Устройстве подземного ввода в таксофонную кабину; 1 - заземлитель; 2 - провод заземления; 3 - провод ВРГ; 4 - трансформатор; 5 - кабель ПРППМ; в - стальной угольник; 7 - трубы; в - кабина

Таблица 7.2. Технические данные таксофонных кабин

Тип кабины, поставщик

Габаритные размеры, мм

Масса.

наружные

внутренние

2035X757X755

1850X720X720

2050X750X755

1850X720X720

2370XSOOX800

1900X720X720

2292X860X832

1990X800X800

2415X900X952

2030X750X840

2401X855X750

2010X800X800

2094X1531X805

1902X655X709

964X703X805

950X655X709

2112X1396X886

2090X800X610

2400X1655X952

2112X800X610

2100X800X800

1900X750X750

КТ-4Л1, метатлическая, з-д „Промсвязь", Ахтырка

КТ-2Л1, металлическая, з-д „Промсвязь", Ахтырка

КМ, металлическая, з-д „Промсвязь", Ахтырка

Металлическая, з-д „Сварз", Москва

5КТ-1А, алюминиевая, з-д КМЗ, Москва

КТ-А, алюминиевая, предприятие „ВИЛС", Л1осква

:ПКТ-2А, спаренная полукабина, з-д КМЗ, Л1осква

ПКТ-1А, алюминиевая полу-кабииа, з-д КМЗ, Москва

Спаренная полукаЗина, предприятие „ВИЛС", Л1осква

Спарекная полукабина, предприятие „ВИЛС", Москва

Деревянная, павильонная, Талдом

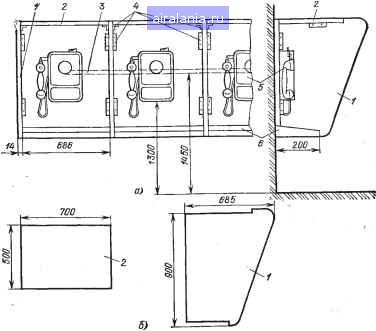

Рис. 7.10. Установка таксофонов на стенах вестибюлей: ,

а - общий вид; б - оргстекло: I - оргстекло разделительное; 2 - оргстекло накрывочное; 3 - трубы в толще стены; 4 -детали крепления; 5 - таксофоны, 6 -деревянная полка

ся оборудование воздушной абонентской и электроосветительной проводок. С этой целью на кабине устанавливаются две стойки типа СПТ-1, на которые подвешиваются провода со стеиы здания, с крюков или со стойки на крыше здания.

При групповой установке кабин в потолочное перекрытие одной из них подают кабель 10X2 или 20X2 и размещают в верхнем отсеке распределительную коробку. От коробки к таксофонам прокладывают провода 1X2 в металлических трубах.

Технические данные таксофонных кабин (в том числе ранее применявшихся и находящихся в эксплуатации) приведены в табл. 7.2.

При оборудовании переговорных павильонов для таксофонов используют помещения площадью 20 м и более. Помещение должно располагаться на первом этаже магистральной улицы, иметь отдельный вход, подсобное помещение и центральное отопление, естественное и электрическое освещение. Деревянные кабины павильонного типа в количестве 10-20 шт. устанавливаются вдоль стен павильона. Кабины могут быть сдвоенными и строенными или изготовляться на месте в виде вдольстенных блоков. В павильоне оборудуется разменная касса. Размен денег не ограничен. У входа в павильон размещаются вывеска «Таксофон» и табличка с указанием времени работы павильона.

При установке таксофонов на стенах вестибюлей метрополитена.



почтовых отделений, магазинов и т. д. используются разделительные перегородки из оргстекла, накрывочные панели (рис. 7. 0), устройства из других материалов, а также сферические полукабины. Сферические полукабины поставляются двух типов: диаметром 900 мм при массе 42 кг (производство машиностроительного завода) и диаметром S00 мм при массе 9 кг (производство НРБ).

ЗАЩИТА ЛИНЕЙНЫХ СООРУЖЕНИЙ ОТ ОПАСНЫХ И МЕШАЮЩИХ НАПРЯЖЕНИЙ И ТОКОВ

8.1. ИСТОЧНИКИ ОПАСНЫХ И МЕШАЮЩИХ НАПРЯЖЕНИИ И ТОКОВ

Источниками опасных и мешающих напряжений я токов для сооружений ГТС являются: провода электросетей напряжением до 1000 В и контактные сети городского наземного электротранспорта при сообщении их с проводами линий связи; линии электропередачи напряжением выше 1000 В (до 35 кВ), оказывающие электрическое влияние или имеющие сообщение с проводами линий связи; линии электропередачи напряжением от ПО «В и выше, оказывающие магнитное и гальваническое влияния; контактные сети электрифицированных железных дорог (ж. д.) постоянного и переменного токов, создающие электрическое, магнитное и гальваническое влияния; грозовые разряды и прямые удары молнии.

Таблица 8.1. Допустимые значения индуктируемой ЭДС на воздушных линиях связи

Величина допустимой индуктируемой ЭДС, В

кратковременно

Опора ГТС

длительно

при влиянии ЛЭП и времени срабатывания системы защиты, с

при влиянии электрифици-

0.1,;

1,2 и более

рованных ж. д.

Деревянная и с желгго-бетонными приставками Железобетонная

2000 320

1500 240

1000 160

750 120

1000 160

Индуктируемые опасные продольные ЭДС не должны превышать значений, приведенных в табл. 8.1. Напряжение наводимого шума, возникающее на зажимах телефонного аппарата, не должно превышать 1,5 мВ. Допустимые сближения (расстояния) между линиями связи и высоковольтными линиями и контактными проводами электрифицированных ж. д. указаны втабл-. 8.2 и 8.3.
