ЕАСС

ПерВичная сеть

Вторичная сеть

Рис. 3. Первичная и вторичная сети связи

Одновременно сеть связи страны подразделяется на первичную и вторичную сети (рис. 3). Первичная сеть представляет собой совокупность всех каналов связи, без подразделения их по назначению и видам, а вторичная сеть состоит из каналов определенного назначения: телефонных ТФ, телеграфных ТГ, передачи газет ПГ, вещания ВЩ видеотелефонных, передачи данных ПД, телевидения ТВ и др.

Из перечисленных классификащ1Й электросвязи телефон занимает одно из важнейших мест и имеет широкое распространение в городах и других населенных пунктах. По своей оперативности и возможности осуществления непосредственных двусторонних переговоров при сохранении их относительной секретности телефон имеет значительные преимущества по сравнению с другими видами электрической связи и поэтому развивается быстрыми темпами. Телефонная плотность (число телефонов на 100 жителей) во всех городах и других населенных пунктах постоянно возрастает и, например, в Москве, достигает 45 телефонов на 100 жителей.

В системе ЕАСС оборудуемые в городах городские телефонные сети (ГТС) по своему значению, быстрому приросту числа автоматических телефонных станЩ1Й (АТС) и плотности занимают одно из важнейших мест.

Автоматические телефонные станщ1и, как правило, размещают в отдельных зданиях. В подвальном этаже оборудуют кабельную шахту и другие технические помещения. Над шахтой устраивают кросс, в котором монтируют защитные полосы и рамки соединительных линий. Над кроссом монтируют АТС (рис. 4).

В кроссе устанавливают испытательно-измерительные столы бюро ремонта. На крупных ГТС устраивают центральное бюро ремонта (ЦБР), объединяющее несколько АТС.

От защитных полос через кабельную шахту прокладывают линейные кабели и вводят их в распределительные шкафы, устанавливаемые по всей

РАТИ

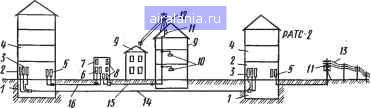

Рис. 4. Сооружения городской телефонной сети:

1-станционная кабельная шахта, 2-кросс и бюро ремонта, 3-рамки соединительных линий, 4~ зал АТС, 5-защитные полосы, 6-магистральный бокс, 7-распределительный шкаф, 8-распределительный бокс, 9-жилой или административный дом, 10-распределительная коробка, И-кабельный ящик, 12-стойка воздушной линии, 13-воздушно-столбовая линия, 14-кабель соединительных линий, 15-распределительный кабель, 16-магистральный кабель

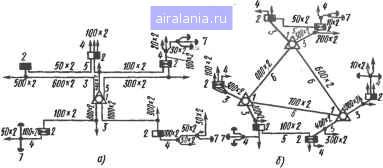

Рис. 5. Системы построения ГТС;

а-нерайонированная, 6 -районированная; 1-АТС, 2-распределительный шкаф, i~ магистральный кабель, -распределительный кабель, 5-кабель межшкафной связи, б-кабель межстанционной связи (соединительных линий), 7-распределительная коробка 10x2

территории города. Кабели впаивают в магистральные боксы. От распределительных боксов шкафа в здания города прокладьтают распределительные кабели, распаиваемые по распределительным коробкам и кабельным ящикам. Таким образом, каадый шкаф является промежуточным устройством, в котором осуществляется включение линий телефонов. В здания, находящиеся вблизи АТС, кабели могут подаваться, минуя распределительные шкафы..

Телефонная сеть, состоящая из одной АТС, называется нерайонированной (рис. 5, д), а сеть, имеющая несколько АТС (районных, РАТС),- районированной (ркс. 5, б).

§ 2. Некоторые термины и определения средств электрической связи

Электрическая связь (электросвязь)-передача, излучение и прием знаков, сигналов, письменного текста, изображений и звуков или различных сообщений по проводной, радио, оптической или другой электром1гнитной системе.

Телефонная связь -вид электросвязи, обеспечивающей передачу речевых сообщений.

Единая автоматизированная сеть связи (ЕАСС)-система электросвязи СССР представляет собой комплекс взаимодействующих средств связи, образующий первичную сеть типовых каналов передачи и типовых групповых трактов, и построенные на ее базе вторичные сети, предназначенные для удовлетворения потребностей предприятий, организаций, учреждений и населения страны в передаче любой информации, преобразованной в апгналы электросвязи.

Телефонная сеть-совокупность коммутационных станций и узлов, каналов связи, межстанционных и абонентских линий, телефонных аппаратов, обеспечивающих передачу телефонных разговоров.

Канал электросвязи-совокупность технических средств и среды распространения, обеспечивающая передачу сообщений (сигналов) соответствующего вида электросвязи. Различают следующие каналы электросвязи: телефонный, телеграфный, видеотелефонный, телевизионный, факсимильный, звукового вещания, передачи данных.

Линия связи-совокупность однотипных или разнотипных систем передачи ЕАСС, имеющих общую среду распространения, линейные сооружения и устройства их обслуживания.

Городская телефонная сеть (ГТС)-телефонная сеть, обеспечивающая телефонной связью абонентов города и пригородов.

Сельская теле фонная сеть (СТС)-телефонная сеть, обеспечивающая телефонной связью абонентов сельского административного района.

Кабельные линии связи-совокупность кабелей, кабельной арматуры, кабельных сооружений, обеспечиваюших устойчивую передачу электрических сигналов между абонентами сети.

Воздушная линия связи-совокупность проводов, опор, арматуры и устройств, обеспечивающих устойчивую передачу электрических сигналов между абонентами сети.

Цепь (пара)-совокупность токоведущих жил (проводов), предназначенных для передачи электрических сигналов.

Затухание цепи характеризует потери мощности при распространении электрического сигнала вдоль цепи и определяется формулой Оц-al, где а-коэффициент затухания, дБ/км; /-длина цепи, км.

Коэффициент затухания, или километрическое затухание, зависит от первичных параметров: активного сопротивления R, Ом; индуктивности L, Гн/км; проводимости изоляции G, См/км; электрической емкости С, мкФ. Коэффициент затухания показывает степень уменьшения амтшитуды передаваемого сигнала на единицу длины линии (1 км), обозначается а и выражается в децибелах на километр (дБ/км).

Электрическое сопротивление шлейфа жил (проводов) цепи R, Ом - сумма электрических сопротивлений цепи постоянному току.

Заземление-устройство, состоящее из заземлителей и проводников, соединяющих их с электрическими установками.

Припой - оловянно-свинцовый сплав (ПОС), используемый при пайке проводов, кабельных муфт, жил к штифтам оконечных устройств и др.

Флюс (канифоль, стеарин, травленая кислота) используется для очистки изделий от жировых и других загрязнений перед пайкой.

Крепежные изделия используют для крепления проводов, кабелей, телефонной аппаратуры, конструкций воздушных линий и т. п. (гвозди, шурупы, болты, скобы, коуши, шайбы, клеммные винты, скрепы, барочные гвозди, шурупы с шестигранной головкой и др.).

Абонентская линия (АЛ)-линия связи от АТС до телефонного аппарата.

Соединительная линия (СЛ)-линия связи между АТС.

Глава вторая ДЕТАЛИ ТЕЛЕФОННЫХ АППАРАТОВ

§ 3. Телефон

Устройство, с помощью которого электрические колебания преобразуются в звуковые, называется телефоном. Такой преобразователь предназначен для работы в условиях нагрузки на ухо человека. По конструктивным особенностям
