Таблица 13. Обозначения транзисторов

Частота, МГц

Мощность рассеяния, Вт

низкая (до 3)

средняя (3-30)

высокая (более 30) и СВЧ

Малая (менее 0,3) Средняя (0,3-1,5) Большая (более 1,5)

101-199 401-499 701-799

201-299 501-599 801-899

301-399 601-699 901-999

Таблица 14. Обозначения стабилитронов и стабисторов

Напряжение стабилизапии, В

Мощность, Вт

малая (менее 0,3)

средняя (0,3-5)

большая (свыше 5)

До 10

От 10 до 99 » 100 » 199

101-199 210-299 301-399

401 -459 510-599 601-699

701-799 810-899 901-999

Обозначения диодов класса Д в зависимости от области применения и номера разработки

Вьтрямительные:

малой мощности (до 0,3 А) .................. 101 - 199

средней мощности (от 0,3 до 10 А) .... 201-299

большой мощности (свьпне 10 А) ........ 301 - 399

Универсальные ............................................... 401 -499

Импульсные (в зависимости от времени восстановления обратного сопротивления) .............................................................. 501-999

Обозначение других полупроводниковых приборов

Выпрямительные столбы ............................. 101-299

Выпрямительные блоки ............................... 301-499

Диоды СВЧ ................................................... 101-799

Варикапы ........................................................ 101-299

Туннельные диоды ....................................... 101 - 199

Диодные тиристоры ..................................... 101 - 299

Триодные тиристоры ................................... 101-699

Излучатели ..................................................... 101-499

1 ЯГ

Рис. 24. Однокаскадный усилитель на транзисторе р-п-р (схема с ОЭ)

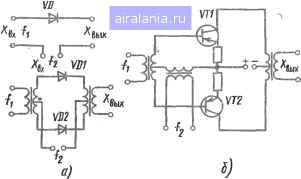

Рис. 25. Преобразователи частот: а-пассивные, б-активный

Например, КТ315Г - кремниевый транзистор широкого применения, маломощный, высокочастотный, порядковый номер разработки 15, группа Г; КС 168А- кремниевый стабилитрон, маломощный, напряжение стабилизации 6,8 В. Приборы прежних разработок выпускаются со старой маркировкой до снятия их с производства.

Одним из основных назначений электронных приборов является усиление электрических сигналов. Для этого применяют электронные усилители (рис. 24): низкой (звуковой) частоты (УНЧ), постоянного тока (УПТ), избирательный и широкополосный (узкой и широкой полосы частот).

Для изменения частоты применяют

смонтированные на диодах или тран- -- +fj

зисторах преобразователи (рис. 25).

Рис. 26. Триггер



-1ХР

Рис. 27. ЛС-генератор с индуктивной обратной связью и с последовательным и параллельным питанием (я), RC генератор с положитель ои обратной связью по току и напряжению (о)





Рис. 28. Выпрямители:

a-однополупернодный. 6-двухполупериодный. в-мостовая двухполупериодная схема выпрямления

В качестве элемента памяти, двоичного счетчика или делителя частоты следования импульсов используют триггер (рис. 26), а для образо вания синусоидальных колебаний электрического тока-генераторы, преобразующие энергию источника постоянного тока в переменный ток (рис. 27).

Выпрямители преобразуют переменный ток в постоянный, т. е. выполняют обратную функцию (рис. 28).

Стабилизация напряжения (тока) обеспечивается стабилизатором, автоматически поддерживающим заданные параметры (рис. 29).

Интегральные микросхемы (микроэлектронные изделия) состоят из активных (диодов, транзисторов) и пассивных (резисторов, конденсаторов, катушек индуктивности) элементов, объединенных в функциональный блок. Плотность упаковки различных элементов в интегральных микросхемах (ИМС) достигает десятков тысяч на 1 см.

По виду преобразуемых сигналов ИМС делятся на аналоговые и цифровые.

Интегральные микросхемы изготовляют в едином технологическом процессе в объеме или на поверхности материала основания. Все элементы ИМС электрически соединены между собой, заключены в общий корпус и пред ставляют единое целое.

Условное обозначение ИМС состоит из буквенно-цифрового кода, начинающегося с буквы К или цифры. В первом случае-ИМС широкого применения


а)

Рис. 29. Стабилизаторы: а-однокаскадный напряжения, б-транзисторный тока
