Рис. 31. Телефонный аппарат ТА-72М-5АТС

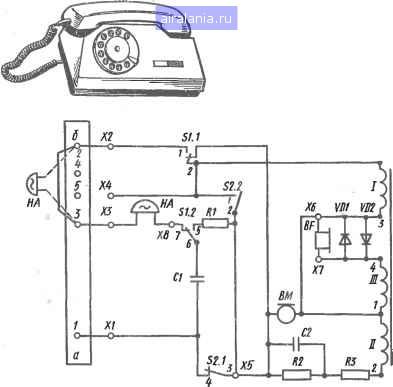

Рис. 32. Принципиальная электрическая схема телефонного аппарата ТА-72М-5АТС

S Т

электропитания аппарата-6(2)-Х2, 1-2S1.1, 5-ЗТ,

-, Х5,

I-2T, R3, R2

3-4S2.1, XI -а (I);

набора номера -6(2) -2, 1-2S1.1, 1-2S2.2, Х5, 3-4S2.L Х1 - а{1) Двухчашечный поляризованный звонок с одной электрокатушкой смонтирован на металлическом мостике 8 (рис. 33, о). Чашки 4 отштампованы из латуни различной толщины, что обеспечивает мелодичное звучание. Отверстия в чашках для крепежных винтов 7 расположены эксцентрично для быстрой регулировки расстояния между бойком 5 и чашками. Под головкой винтов размещена пластина, обеспечивающая стабильность чашек после регулировки.

Рычажный переключатель собран на металлическом мостике с перемещающимся рычагом (рис. 33, б). С одной стороны рычаг имеет две выступающие планки, на которые нажимают пластины при положенной на аппарат микротелефонной трубке, а с другой стороны-выступ с закрепленной спиральной пружиной. Рычаг перемещается на угол до 45°. Группы контактных Пружин закрыты прозрачным пылезащитным колпаком 14, в верхней части которого размешена изоляционная пластина (ползун) с вырезами 13, перемещающаяся под действием рычага 12.

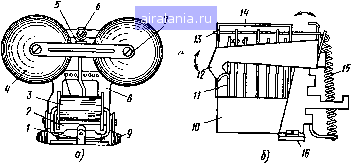

Рис. 33. Звонок (а) и рычажный переключатель (б) телефонного аппарата ТА-72М-5АТС;

1-якорь, 2-магнит, 3-электромагнит, 4-металлические чашки, 5- боек, 6-винт крепления деталей, 7-винт крепления чашки, S-мостик, 9-выступ крепления к основанию аппарата, 10-пластмассовое основание, контактные пружины, /2-металлический рычаг, 13-пластина с вырезами (разъединитель), 14- пылезащитный колпачок, /5-спиральная пружина, /6-металлическая стойка

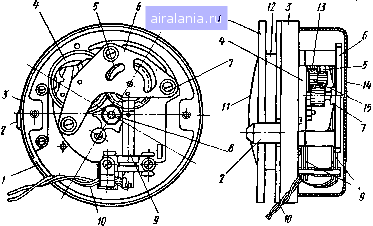

Рис. 34. Номеронабиратель телефонного аппарата ТА-72М-5АТС:

/-пальцевый диск, 2-пальцевый упор, 3-основание, 4-центробежный регулятор скорости, J-зубчатое колесо, 6-держатель, 7-винт крепления держателя, 8-центральная ось, 9-контактные пружины, 10-жгут проводов, -лицевой диск, 12-заводная пружина, 13-фрикциовная пружина, М- пылезащитный колпачок, 15-трнбка

Номеронабиратель (рис. 34) собран на круглом фигурном основании 3. С верхней стороны основания размещены: пружинная камера с заводной пружиной 12, пальцевый диск /, пальцевый упор 2 и лицевой защитный диск 11. Через пружинную камеру проходит центральная ось 8. В низу

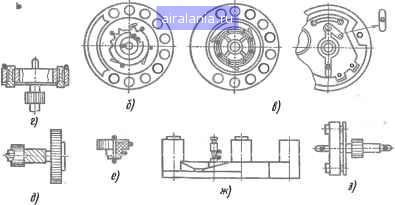

Рис.-35. Смазка номеронабирателя телефонного аппарата ТА-72М-5АТС (места смазки указаны точками):

а-центральная ось, б -пальцевый диск, в-заводная пружина, г-ось грузика, д-поводок, е-держатель с редукторной зубчаткой, ж-основание (стержень),

3-регулятор

основания закреплены трибка 15 с ведущим зубчатым колесом 5, редукторная зубчатка и центробежный регулятор скорости 4. В вертикальную стойку основания впрессованы две группы контактных пружин Р. Снизу механизм номеронабирателя закрыт пылезащитным колпачком 14.

Смазка номеронабирателя производится морозостойким маслом МВП в местах, указанных на рис. 35. Масло наносят на поверхности деталей проволокой диаметром 0,9-1,0 мм, каждый раз окуная ее на глубину 10 -12 мм.

Шнуры: микротелефонный-трехпроводный, спиральный; розеточный - пятипроводный, прямой; номеронабирателя-трехпроводный жгут.

Основные технические данные, конструктивные особенности и эксплуатационные возможности аппарата ТА-72М приведены в таб.ч. 15.

Таблица 15. Технические данные, конструктивные особенности и эксплуатационные возможности аппарата ТА-72М
