Конструкт ивные особенности

Эксплуа ационные возможности

не менее

приема при Одл = = 4,5 дБ, не более

то же, при алл = 0 дБ, не менее

местного эффекта при алл = 4,5 дБ, Осл > 22 дБ, не менее Уровень громкости вызывного сигнала, дБ, не менее

Средняя наработка аппарата на отказ, ч, не менее

Число срабатываний рычажного переключателя, не менее

Габаритные размеры с уложенной на аппарат микротелефонной трубкой, мм

Масса аппарата, кг, не более

5,2 -2,6 14,8

14000 300000

215X150X х115

комплектуется двухжильным розеточным шнуром со штепселем и штепсельными розетками РТШ и РТШК

ТА-72М-5АТС комплектуется пятижильным розеточным шнуром с розеткой РТ-5

1,35

кроме указанного для ТА-72М-2ЛТС обеспечивает безобрывное отключение аппарата от линии и подключение его к дополнительной розетке

ТА-72М-5АТС: кроме указанного для ТА-72М-2АТС включение по схеме «директор-секретарь», спаренное включение через блокиратор УБ-5 или АВУ, подключение дополнительного звонка

§ 19. Телефонный аппарат «Спектр»

Телефонные аппараты «Спектр» Пермского телефонного завода предназначены для включения в абонентские линии АТС и частично РТС. Конструкция аппаратов позволяет использовать их как в настольном, так и в настенном положении.

Аппараты поставляются следующих типов:

ТА-1146 (рис. 36) - основное исполнение, с четырехжильным розеточным шнуром и четырехклеммными штепсельными розетками, конденсатором и без него, гнездами для подключения дополнительного телефона;

ТА-1148-с четырехжильным розеточным шнуром и четырехклеммными штепсельными розетками, с конденсатором и без него, с гнездами для подключения дополнительного телефона, тональным вызывным устройством и динамическим микрофоном с усилителем;

ТА-1162-с двухжильным розеточным шнуром и розеткой РТ-2;

ТА-1164-с шестижильным розеточным шнуром и розеткой РТ-6, гнездами для подключения дополнительного телефона, световым индикатором вызова и кнопкой справок;

ТА-1166-с шестижильным розеточным шнуром и розеткой РТ 6, гнездами для подключения дополнительного телефона, световым индикатором вызова, тональным вызывным устройством и динамическим микрофоном с усилителем;

ТА-1128-с двухжильным розеточным шнуром и четырехклеммной штепсельной розеткой с конденсатором и розеткой без конденсатора;

ТА-2116-без номеронабирателя, с двухпроводным розеточным шнуром и розеткой РТ-2.




Рис. 36. Телефонный аппарат ТА-1146 «Спектр»

Рис. 37. Принципиальная электрическая схема телефонного аппарата ТА-1146 «Спектр»


Принципиальная электрическая схема телефонного аппарата ТА-1146 (рис. 37) состоит из коммутационно-вызывной и разговорной частей. Коммутационно-вызывная часть схемы включает в себя контакты рычажного переключателя SI.1, S1.2, контакты номеронабирателя S2, звонок НА, конденсатор С2, переключаемый контактами S1.2 из цепи звонка в цепь искрогасительного контура R1, С2 номеронабирателя.

Разговорная часть схемы - противоместная с дифференциальным автотрансформатором Т, телефоном BF, микрофоном ВМ и балансным контуром R2, R3 и С4. Амплитудный ограничитель уровня сигнала (фриттер) на телефоне выполнен на встречно-параллельно включенных транзисторах VT1, VT2 с закороченным переходом «база-коллектор» Клеммы I к 2 гнезда дополнительного телефона XS подключены параллельно основному телефону BF.

Электрические цепи:

сигнала вызова-а-/ (перемычка)-XI-Х21, звонок НА, Х20, 3-2S1.2, С2, Х4-6,

электропитания аппарата - а-Х2,1-2SI.I, 1-4Т,

ХЮ, ВМ, XII 4-5S2 -. л -

4~3T/VTI{VT2)/BF, R3 6-7S2

набора номера-а-2, I~2SI.I, Х13, 3-4S2, 6~7S2, Х14-Х4-6.

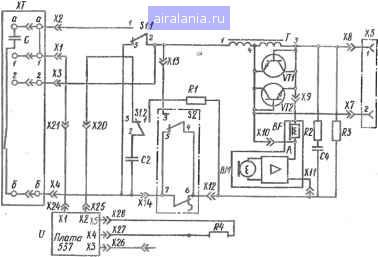

Рис. 38. Принципиальная электрическая схема телефонного аппарата-ТА-П48 «Спектр»

Дополнительный звонок подключается к клеммам а к 1 розетки XT со снятием перемычки в штепсельной вилке.

Принщпиальная электрическая схема телефонного аппарата ТА-П48 с тональным приемником вызова и динамическим микрофоном с усилителем передачи приведена на рис. 38.

Габаритные и установочные размеры телефонных аппаратов «Спектр» показаны на рис. 39, а-е. Аппарат «Спектр» состоит из основания, коммутационно-разговорного блока, вызывного устройства, корпуса, микротелефонной трубки, розеток и номеронабирателя (кроме ТА-2116). Вызывное устройство может быть двух типов: звонок, тональный приемник вызова.

Коммутационно-разговорный блок аппарата (рис. 40) собран на гетинак-совой плате с печашой схемой.

Тональный Приемник вызова состоит из электронного блока и вызывного прибора (электроакустический преобразователь с повышенной отдачей). Блок смонтирован на печатной плате с закреплением всех элементов пайкой, а переменный резистор-дополнительно механически (рис.41).

Микроте.чефонная трубка состоит из двух продольных частей: корпуса и крышки (рис. 42). Капсюли закреплены пластмассовым держателем в виде рамки. В трубке используют капсюли МК-16У и ТК-67-НТ, кроме аппарата ТА-1148, в котором применяют микрофонный капсюль МДМ-7 (электродинамический). В микротелефонных трубках аппаратов ТА-1148 и ТА-1166 помещена плата усилителя передачи размером 45x50 мм.

Розетки телефонных аппаратов «Спектр» различны. Шестиклеммная розетка состоит из двух основных частей: основания с клеммами и крышки, которая крепится к основанию защелками (за счет упругости). Для снятия крышки необходимо сжать ее в поперечном направлении и потянуть на себя.
